Номер патента: 285959

Авторы: Бел, Варанкин

ZIP архив

Текст

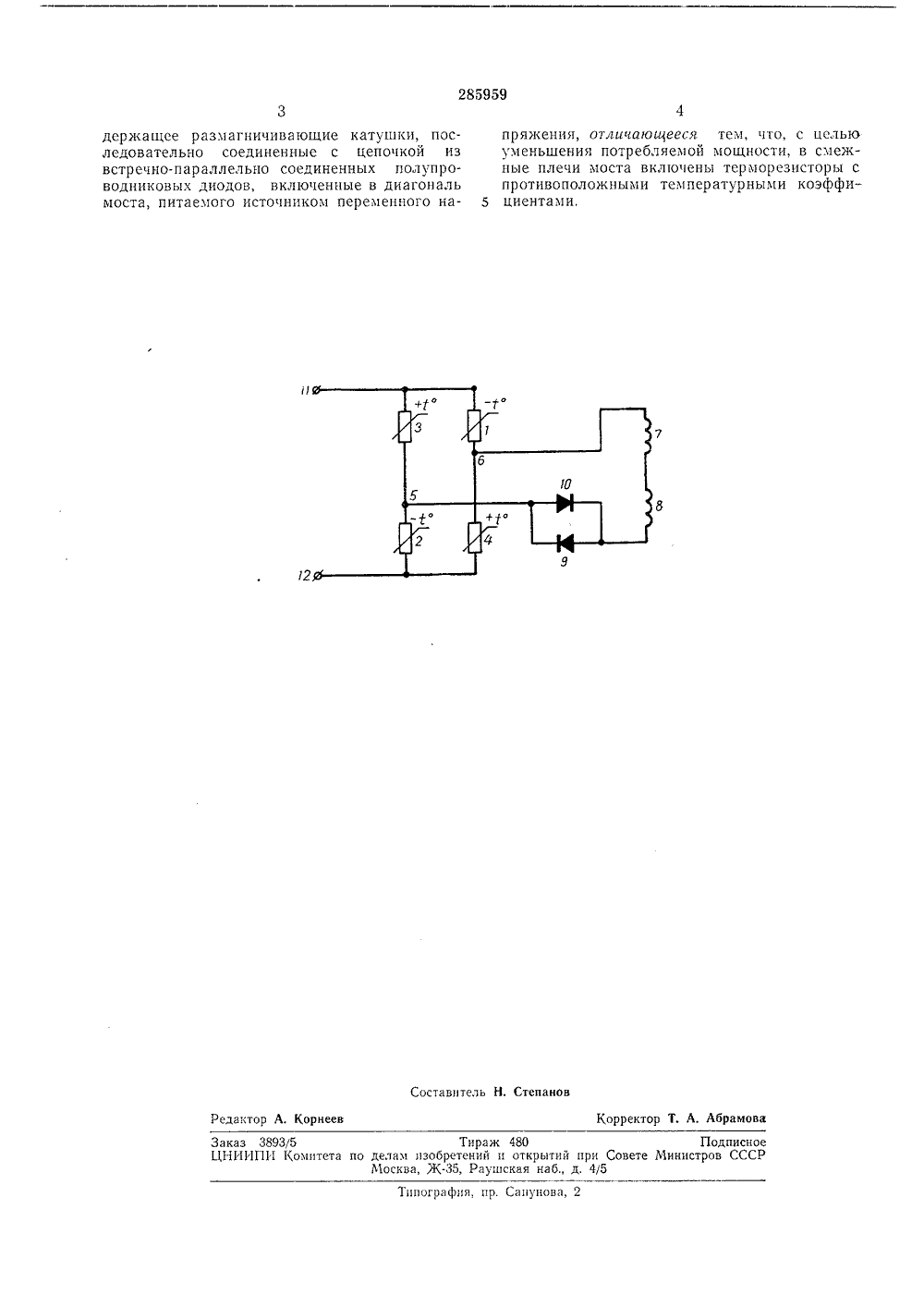

285959 ааюз Советокив Социалиотичеекив Реооубдив-9) Кл, 21 а МПК Н 04 п 5/68 ПриоритетОпубликова йотвитет оо двдав изобретений и открытиб ври Совете Миниотров СССРИ. Б аявител ТВО ДЛЯ КИНЕСКООГО ПРИЕМНИКА нципиальнаяного устрой 20 редмет изобретенн ство для кинсско приемника, соАЗМАГНИЧИВАЮЩЕЕ УСТРО ЦВЕТНОГО ТЕЛЕВИЗИО зобретение относится к технике телевиде Известные размагничивающие устройства для кинескопа цветного телевизионного приемника, содер;кащие одну или несколько ка тушек, включенных в диагональ моста, в одно из плеч которого последовательно с резистором включен вакуумный двойной диод, обеспечивающий в процессе разогрева разбаланс моста, имеют большие потери мощности и 10 вследствие этого низкую эффективность.Целью изобретения является уменьшение потребляемой мощности при одновременном снижении себестоимости устройства.Для этого в смежные плечи моста включены 15 терморезисторы с противоположными температурными коэффициентами.На чертеже приведена приэлектрическая схема предложенства.Мост состоит из терморезисторов 1 и 2 с отрицательным температурным коэффициентом и терморезисторов 3 и 4 с положительным температурным коэффициентом. Роль последних выполняют нити подогревателей катодов 25 электровакуумных приборов. В диагональ моста в точки 5 и б включены последовательно соединенные размагничивающие катушки 7 и 8 и цепочка из встречно-параллельно соединенных полупроводниковых диодов 9 и 10, 30 Элементы моста подоираются таким ооразом, чтобы после включения и прогрева терморезисторов 1 - 4 мост был сбалансирован, В этом случае ток через катушки 7 н 8 не протекает. При подаче на зажимы 11 н 12 напряжения переменного тока, например, от одной из обмоток силового трансформатора мост оказывается разбалансированным, так как терморезисторы 1 - 4 находятся в холодном состоянии, и через катушки 7 н 8 протекает большой ток. По мере нагрева терморезнсторов мост уравновешивается, и ток, протекающий через катушки 7 и 8, становится ничтожно малым.Цепочка из встречно-параллельно соединенных полупроводниковых диодов 9 и 10 включена для уменьшения чувствительности к малым разбалансам моста, которые могут появиться от неточного подбора величин сопротивлений нагретых терморезисторов 1 - 4.Такое выполнение предложенного устройства позволяет увеличить начальный бросок тока через катушки 7 и 8 по сравненшо с известными устройствами в 7 - 50 раз и уменьшить потребляемую мощность более чем на. один порядок. Размагннчивающее устрпа цветного телевизионно. Абрам Корректор орн кто Заказ 3893/5 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д, 4/5 Типография, пр. Сапунова,держащее размагничивающие катушки, последовательно соединенные с цепочкой из встречно-параллельно соединенных полупроводниковых диодов, включенные в диагональ моста, питаемого источником переменного напряжения, отличающееся тем, что, с целью уменьшения потребляемой мощности, в смежные плечи моста включены терморезисторы с противоположными температурными коэффи циентами,

Смотреть

Заявка

1304917

Б. И. Бел ков, В. П. Варанкин

МПК / Метки

МПК: H04N 5/68
