Сосуд листовой конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

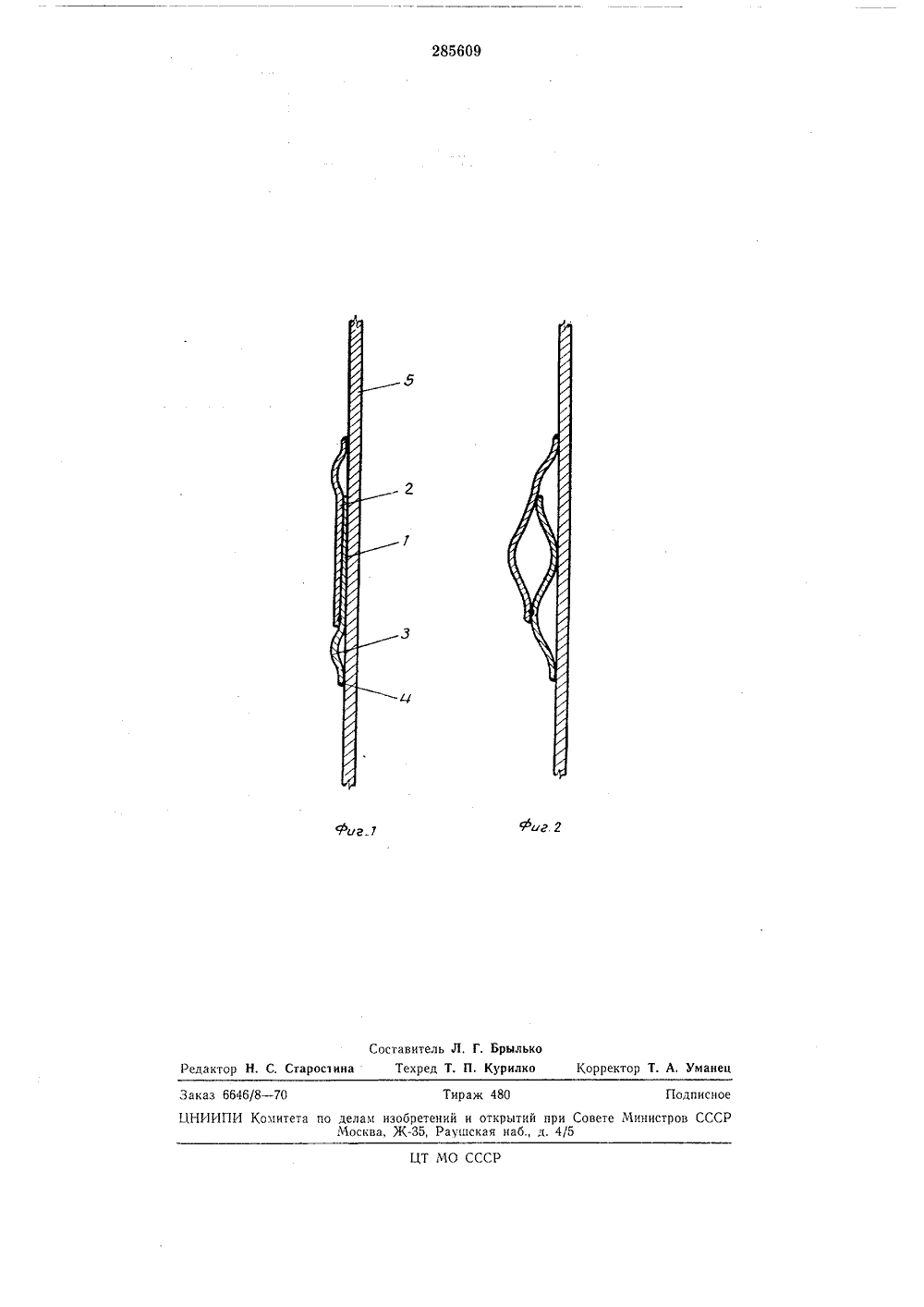

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 285609 Союз Советских Социалистических Республикк Зависимое от авт. свидетельства250030Заявлено 20,Х,1969 ( 1371859/23-26) Кл. 81 е, 143 Гс присоединением заявки-Комитет по делам изобретений и открытий при Совете Ми 1 норов СССРАвторыизобретения Ордена Ленина и Трудового Красного Знамени институт электросварки им. Е. О. ПатонаЗаявитель СОСУД ЛИСТОВОЙ 15 Предмет изобретения Про.ложен)с касается резерв аростроения.В основном авт, св.250030 описан рулопируемый сосуд лиловой конструкции с отдельными элементамн жесткости в виде объемных, раздутых под давлением, двустенчатых участков, образованных стенкой сосуда и полосой, приваренной к ней по кромкам. Этот сосуд характеризуется тем, что при образова)ии элемента жесткости В месте его равположения стенка сос)да искривляется вовнутрь. Это ограничивает применение и затрудняет работу понтона или плавающей крыши.Предлагаемое устройство позволяет устранить деформации стенки за счет образования ;вусте)чатьх участков из двух полос, соединенных внахлест, свободные концы которых онабкены гофрами.На фиг. 1 показан элемент жесткости до раздутия, погеречный разрез; на фнг. 2 - то ке, после раздутия.Элемент жесткости образован в результате сварки внахлест двух пластин 1 и 2, свободные концы их снабжены гофрами , при помоцн )ото рых )тол у 1 е)й) э, ех) ентприкрепле: швами 4 к полотнищу сосуда 5.На монтаже действием внутреннего да)вленпя нахлесту придают форму )тустотелого 5 кольца, раздутого на однна,ковуо величину попериметру оболочки сосуда и выступающего только наружу сосуда 5 за счет растяжения гофра 3, служащего компенсатором. За счет изменения геометрических размеров гофра 10 компенсируется недостаток ширины плоскогоэлемента, и в готовом кольце жесткости после раздутия гофр может быть полностью выпрямленным. Сосуд листовой конструкции по авт. св.250030, отличаюи 1 ийся тем, что, с целью 20 предотвращения деформации стенки, СВустечатые участки образова)ны двумя полосами, соединенными внахлест, свободные концы которых снабжены гофрами,285609фиг. 2 фиг 7Составитель Л. Г. Брылько Редактор Н, С, Старос 1 ина Техред Т. П. Курилко Корректор Т. А. УманецЗаказ 6646/8 - 70 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5ЦТ МО СССР
СмотретьЗаявка
1371859
Е. О. Патона
В. С. Малюченко, В. М. Голинько, Э. Ю. Бурменко, А. Б. Молодкин, А. Т. Ткачук, В. С. Гашенко
МПК / Метки
МПК: B65D 88/06, E04H 7/00
Метки: конструкции, листовой, сосуд
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-285609-sosud-listovojj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Сосуд листовой конструкции</a>
Сосуд листовой конструкции
Номер патента: 250030
Опубликовано: 01.01.1969
МПК: B65D 88/06, B65D 90/06, E04H 7/00
Метки: конструкции, листовой, сосуд
...и 1, Сосу рулонируе что, с цел сти, отдел вуара вып под давле 2. Сосу двустенчат величиной более тон 3. Сосу двустенчат зервуара кромкам.д листовоимый резервуью повышеньные элеменолнены в винием двустедпоп.1,оые участкинахлесвки,кого из соеддпоп.1,оые участкии полосой,10 сосуд, поперечный ле раздутия.уется за счет созобычно, .нахлестки аркой швами 8 при зсрвуара на завовнутреннего давИзобретение относится к области резервузростроения.Известны элементы жесткости из прокатных профилей, свальцованные по радиусу оболочки резервуара,Недостатком известныхментов жесткости являетсяход металла, необходим остьизготовления на специальноВ предложенном сосуде лции новое выполнение отдеповерхности позволяет:повьпрочность конструкции.На...
