Счетчик импульсовпатентно-r: js: ; f-: haiбиблиотгкл

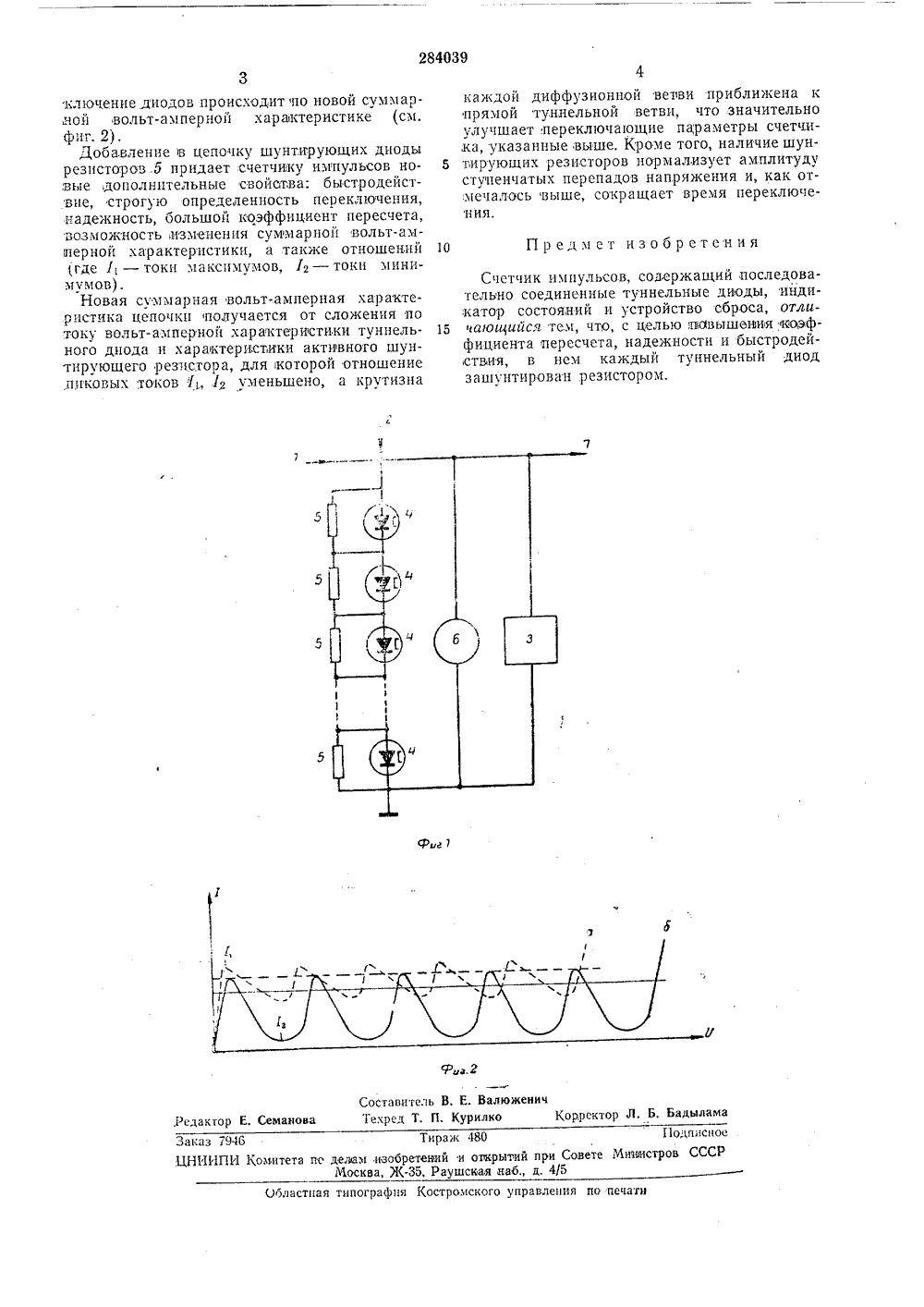

О П И С А Н И Е 284039ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РесгуоликЗависимое от авт. свидетельства-Заявлено 22. т 11,1969 ( 1350849/18-24)с присоединением заявки-Кл. 21 а, 36/22 Комитет ао делам изобретений и открытий ори Совете Мииистроа СССРПриоритет -МПК Н 031 23/36УДК 621.374.32 (088,8) Опубликовано 14,К.1970. Бюллетень32 Дата опуоликования описания 28.17.1971 Авторыизобретения А, И, Гордиенко, И, П. Орлов, Е, М, Жуков и Ю. Т. Бутыльский Общественное конструкторское бюро при Ленинградском областномправлении научно-технического общества радиотехники, электроникии связи им. А, С. Попова Заявитель ЮЩЦ 0- 1-СИ-:т т; БИБЛ 11 С; =1-;,аСЧЕТЧИК ИМПУЛЬСОВ Изобретение относится к области автоматики, вычислительной техники и приборостроения.Известны счетчики импульсов, содержащие цепочку последовательно соединенных однотипных туннельных диодов и устройство сброса, в которых выбраны туннельные диоды с возможно близкими параметрами или вольтамперными характеристиками. С увеличением количества таких диодов в цепочке тщательность отбора диодов приходится повышать, а критичность счета резко возрастает, т. е. возможности счетчиков ограничены (в частности, коэффициент пересчета не может быть более 10 - 15).Предлагаемый счетчик импульсов содержит цепочку последовательно соединенных однотипных туннельных диодов и устройство сброса и отличается от известных тем, что параллельно каждому из туннельных диодов цепочки включены резисторы одинаковые по номиналу и немного большие по величине среднего модуля отрицательного сопротивления любого туннельного диода.Такое выполнение схемы счетчика позволяет значительно повысить коэффициент пересчета, быстродействие, обеспечить выравнивание ступенчатых перепадов напряжения на туннельных диодах при переключении, устранить ложные срабатывания, нормализовать и стабилизировать ечет, повысить надежность ипомехоустойчивость.На фиг. 1 представлена схема предлагаемого счетчика импульсов; нса фиг. 2 - суммар 5 ная а и обычная б вольт-амперныс характеристики цепочки диодов.Схема (ю, фатг. 1) сОдержит вход 1 послсдовательностсй пересчитьпваехтых импульсов,источник тока смещения 2 диодов, устройство10 сброса т цепочки диодов в исходное состояние,.туннельные диоды 4, шунтирующие рсзистэры б, индикатор состояния 6 и выход 7 счетчика,Раоота счетчика происходит следующим об 15 р азом.При появлении на входе импульса один изтуннельных диодов 4 цепочки переключается впротивоположное исходному состояние, припоявлении второго импульса переключается20 еще один диод и т, д. - до последнегокоторый вызывает срабатывание устройства сброса,3 и возврат всех туннельных диодов цепочки в исходное состояние,Отличие работы цепочки туннельных диодов,25 шунтированных резисторами 5, заключается втом, что вследствие включения параллельнокаждому туннельному диоду 4 активного сопротивления, близкого или немного большегопо величине среднему модулю отрицательного30 сопротивления любого диода в цепочке, пере-.284039 каждой диффузионной вепви приближена к прямой туннельной ветви, что значительно улучшает переключающие параметры счетчи,ка, указанные выше. Кроме того, наличие шун тирующих резисторов нормализует амплитудуступенчатых перепадов напряжения и, как отгмечалось выше, сокращает время переключения. 10 Счетчик импульсов, содержащий последовательно соединенные туннельные диоды, ийдикатор состояний и устройство сброса, отли чающийсл тем, что, с целью,пдвышения иоэффициента пересчета, надежности и быстродействия, в нем каждый туннельный диод зашунтирован резистором. г 1 9 иа. 2 авптель В. Е. Валюжеиичред Т, П. Курилко Корр ект Со Т Редактор Е. Семанов. бадылама Заказ 7946 Тираж 48 ЦНИИПИ Комитета пс делам изобретений и о Москва, )К, Раушск11 одпяспоестров СССР тирытии при Сая наб д 4/5 вете бластпая типография Костромского управления по печати ключение диодов происходит по новой суммаргной вольт-ампер ной характеристике (см. фиг, 2),Добавление 1 в цепочку шунтирующих диоды резисторов б придает счетчику импульсов но:вые дополнительные свойства: оыстродействне, строгую определенность переключения, надежность, большой 1(оэффициент пересчета, возможность, изменения суммарной вольт-амперной характеристики, а также отношений 1 где 11 - токи максимумов, 12 - токи минимумов).Новая суммарная вольт-амперная характеристика цепочки п 0,7 учается От сложения по току вольт-амперной характеристики туннельного диода и характеристики активного шунтирующего резистора, для которой отношение п 1 тковых токов 71 1, уменьшено, а крутизна Предмет изобретения
