Э•«• t: i. x; ih4eckam f татлтгсг»

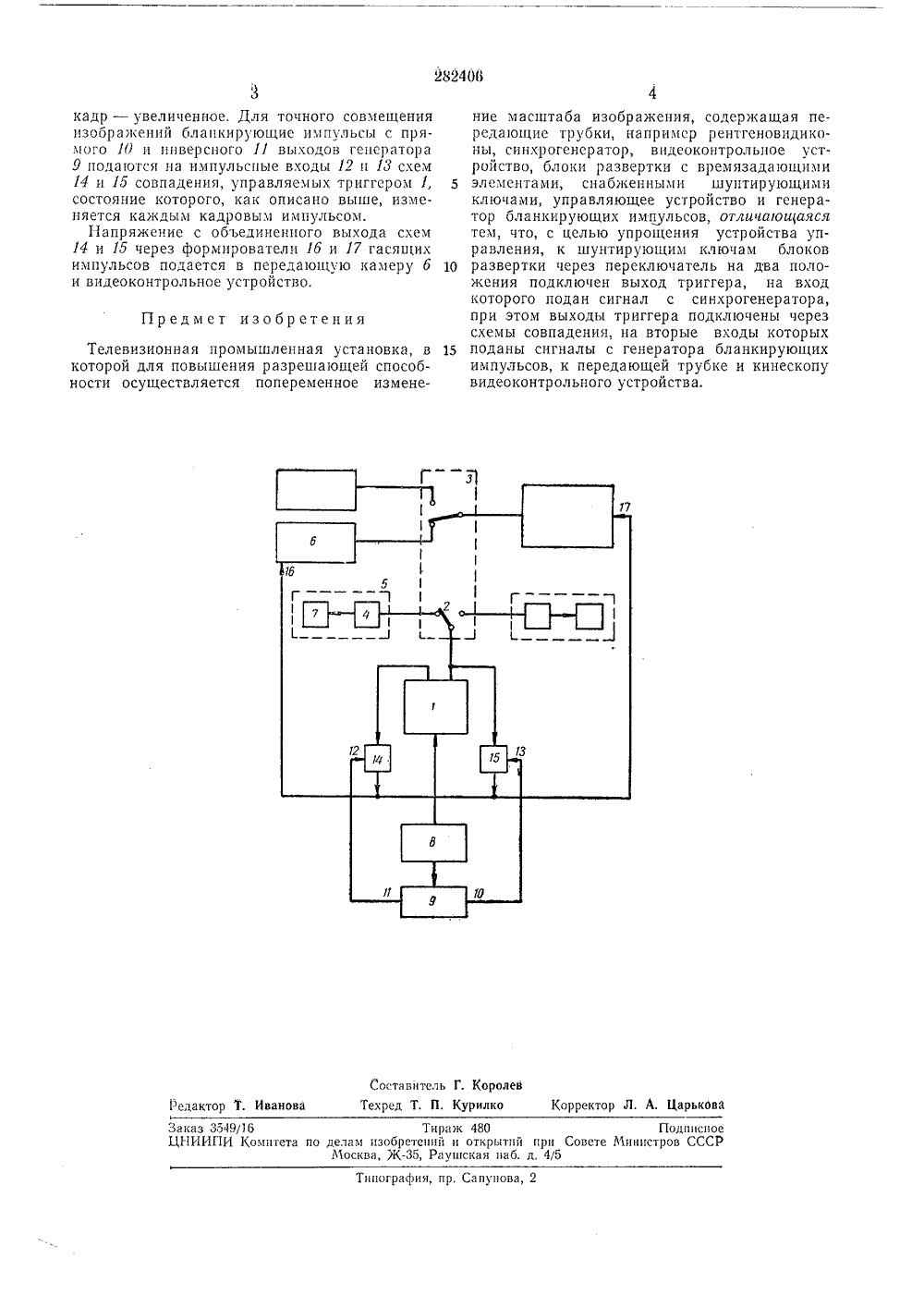

282406 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических РеспубликЗависимое от авт. свидетельствал, 21 а 1, 3236 Заявлено 02.Х.1968 ( 1267258/26-9)с присоединением заявкиКомитет оо долееобретений и открытийри Совете МинистровСССР К Н 04 тт 7/ итет 1,397,612(088.8) ень3 .ХН.1970 Опубликовано 28.1 Х,1970, Бюл Дата опубликования описания Авторыизобретениявитель 4 т, 1 Ъд 1 ГП РОМЫ 1 ИЛ ЕН НАЯ УСТАНО ЛЕВИЗИО 2на блок-схема теле Изобретение относится к телевизионной технике, в частности к установкам прикладного телевидения, в особенности к диспетчерским телевизионным системам, снабженным несколькими телевизионными камерами разного назначения.Известна телевизионная установка, содержащая телевизионные камеры, видеоконтрольное устройство, синхрогенератор, генератор бланкирующих импульсов, блоки разверток с формирующими элементами, снабженными шунтирующими ключами, в которых повышение разрешающей способности достигается за счет того, что в период одного полукадра развертывается все поле изображения, а в период второго полукадра строки растра сжимаются и концентрируются на определенном участке поля изображения,Такое устройство имеет сложную схему управления.В предлагаемой установке для упрощения устройства управления к шунтирующим ключам олоков развертки через переключатель на два полояения подключен выход триггера, на вход которого подан сигнал с синхрогенератора, при этом выходы триггера подключены через схемы совпадения, на вторые входы которых поданы сигчалы с генератора бланкирующих импульсов, к псредлющей трубке ц кинескопу видеоконтрольного устройства,На чертеже приведе визионной установки.Схема содержит управляющий триггер 1,переключатель 2, пульт 8 управления, шунти рующий ключ 4, блок 6 разверток, передающую камеру 6, формирующий элемент 7, синхрогенератор 8, генератор 9 бланкирующих импульсов с прямым 10 и инверсным 11 выходами, импульсные входы 12 и 18 схем совпа- О дений, схемы 14 и 16 совпадений, формирователи 16 и 17 гасящих импульсов.Устройство работает следующим образом.Сигнал с выхода управляющего триггера 1через переключатель 2 в пульте 3 управления 5 поступает на вход шунтирующего ключа 4 вблоке Б разверток передающей камеры 6, переключает ключ 4 и применяет таким образом постоянную времени формирующего элемента 7. Амплитуда пилообразного тока в отклоня- О ющих катушках передающей камеры уменьшается. Так как триггер 1 управляется по счетному входу кадровыми синхроимпульсами от синхрогенератора 8, то указанное изменение амплитуды тока в отклоняющих катуш ках передающей камеры 6 происходит черезкадр, Амплитуда развертки на экране видео- контрольного устройства остается неизменной.Таким образом, за один из двух кадров на экране видеоконтрольного устройства форми- О руется нормальное изображение, а за другой28240 Предмет изобретения Составитель Г. КоролевТехред Т. П. Курилко Корректор Л. А. Царькова Редактор Т. Иванова Заказ 3549/16 Тирагк 480 ПодписноеЦИИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР Москва, Ж, Раушская наб. д. 4/5 Т 1 шограпгия, пр, Сапунова, 2 кадр - увеличенное, Для точного совмещения пзобрагкений бланкирующис импульсы с прямого 1 О и инверсного П выходов генератора 9 подаются па импульсные входы 12 и 1 г схем 14 и 15 совпадения, управляемых триггером 1, 5 состояние которого, как описано выше, изменяется каждым кадровым импульсом.Напряжение с объединенного выхода схем 14 и 15 через формирователи 16 и 17 гасящих импульсов подается в передающую камеру б 10 и видеоконтрольное устройство. Телевизионная промышленная установка, в 15 которой для повышения разрешающей способности осуществляется попеременное изменение масштаба изображения, содержащая передающие трубки, например рентгеновидиконы, синхрогенератор, видеоконтрольное устройство, блоки развертки с времязадающими элементами, снабженными шунтирующими ключами, управляющее устройство и генератор бланкирующих импульсов, отлича/ощаяся тем, что, с целью упрощения устройства управления, к шунтирующим ключам блоков развертки через переключатель на два положения подключен выход триггера, на вход которого подан сигнал с синхрогенератора, при этом выходы триггера подключены через схемы совпадения, на вторые входы которых поданы сигналы с генератора бланкирующих импульсов, к передающей трубке и кинескопу видеоконтрольного устройства.
