Устройство для автоматической сигнализации об аварийном повышении температуры в реакторе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

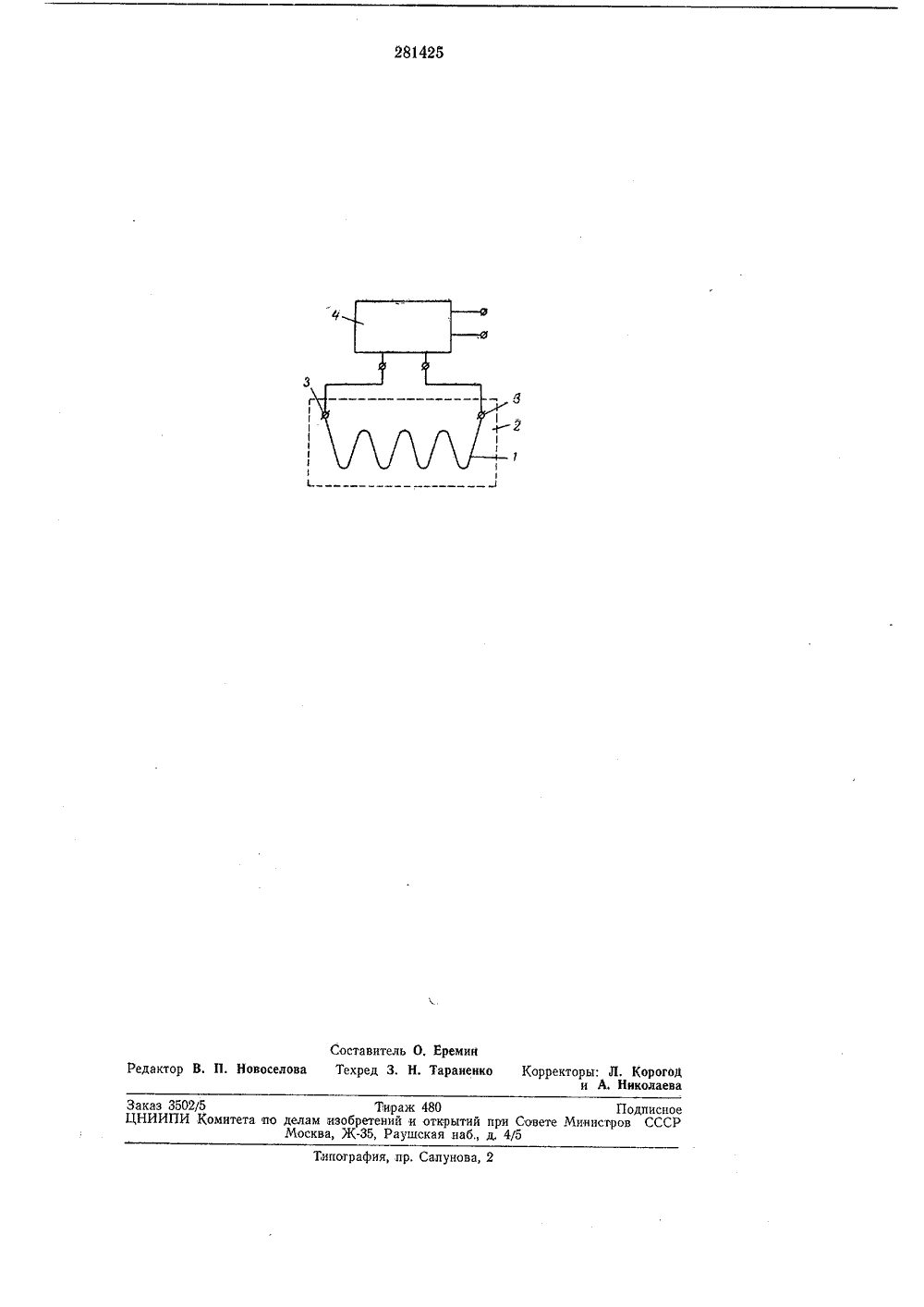

О П-ИС А-Н И Е ИЗОБРЕТЕНИЯ 281425 Сова Сооетеких Социалиотичаоких РеолуОликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 07.Х.1968 ( 1276739/23-26)с присоединением заявкиПриоритетОпубликовано 14.1 Х.1970. Бюллетень29Дата опубликования описания 24,Х 11.1970 Кл. 12 д, 1/01 Комитет оо делам иаоСретоннй и открытий ори Сооете Миниотроа СССР(088,8) Авторыизобретения В. Н. Гейман, В. М. Добкин, Л. Я. Теумин и В. П. Дуров Заявитель УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ СИГНАЛИЗАЦИИ ОБ АВАРИЙНОМ ПОВЫШЕНИИ ТЕМПЕРАТУРЫ В РЕАКТОРЕПредмет изобретения Изобретение ,относится к устройствам для аварийной сигнализации и автоматической защиты реакторов и может быть использовано в химической, нефтехимической и других отраслях промышленности.Известное устройство для автоматической сигнализации об аварийном повышении температуры в реакторах состоит из системы автоматического контроля, включающей плавящийся при заданной температуре элемент, концы которого подключены к электрической цепи сигнализирующего устройства.Недостаток язвестного устройства заключается в том, что оно позволяет контролировать температуру лишь в ограниченном количестве точек реактора,С целью упрощения и повышения надежности сигнализации в предлагаемом устройстве плавящийся элемент выполнен,в виде изолированного металлического, провода, проходящего,внутри реактора через зоны возможного повышения температуры,На чертеже показано предлагаемое устройство.Устройство состоит из изолированного металлического провода 1 с соответствующей температурой плавления, проложенного внутри реактора 2 по линии, в некоторых точках или зонах которой возможно аварийное повышение температуры. К концам 3 проводаподключена электрическая схема релейногдействия 4, которая при резком возрастанисопротивления включает систему автоматич5 ской аварийной сигнализации.Работает устройство следующим образом.При повышении температуры в любой иточек реактора 2, через которые проходит излированный металлический провод 1, после10 ний расплавляется и происходит резкое во;растание электрического сопротивления мелду концами 3, что вызывает срабатываниэлектрической схемы релейного действия 4включение системы автоматической аварийно15 сигнализации. Устройство для автоматической сигнализа20 ции об аварийном повышении температурыреакторе, содержащее плавящийся при заданой температуре элемент, концы которого поключены к электрической цепи сигнализирукщего устройства, отличающееся тем, что,25 целью упрощения и повышения надежностсигнализации, плавящийся элемент выполнев виде изолированного металлического провда, проходящего внутри реактора через зонвозможного повышения температуры.281425 дактор В. П. Новоселова Заказ 35025 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д. 4/5 пография, пр. Сапунова,Составитель О. ЕреминТехред 3. Н. Тараненк орректоры: Л, Корогод и А. Николаев
СмотретьЗаявка
1276739
В. Н. Гейман, В. М. Добкин, Л. Я. Теумин, В. П. Дуров
МПК / Метки
МПК: A62C 3/06
Метки: аварийном, автоматической, повышении, реакторе, сигнализации, температуры
Опубликовано: 01.01.1970
Код ссылки
