Устройство для снижения измельчр. иия угля при перегрузке в бункеры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 281370
Автор: Крючке
Текст

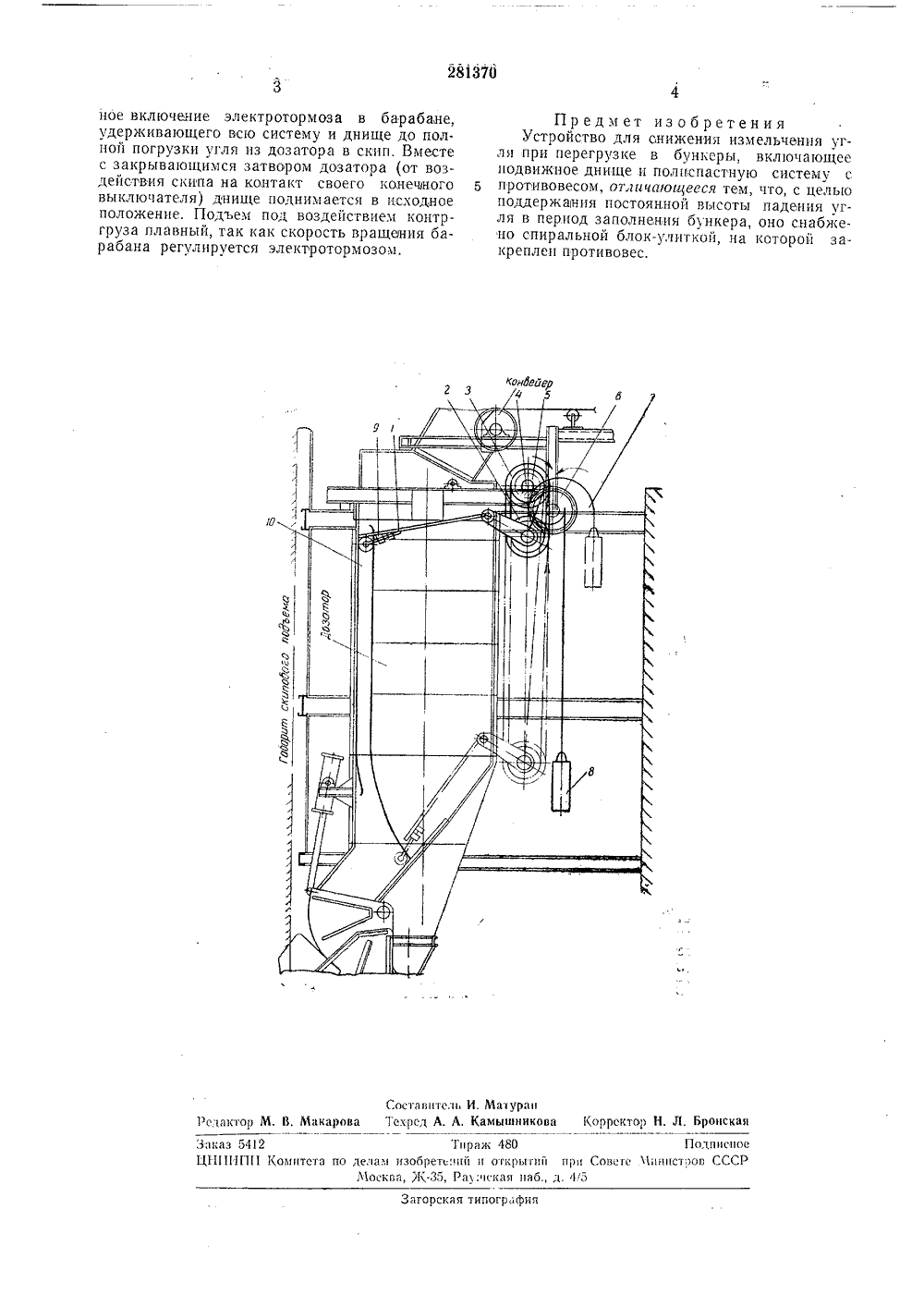

о-в-й-т и е ИЗОБРЕТЕН ИЯ 281370 Соиэ Советских Социалистических РеспблинК АВТОРСКОМУ СВИДИЫЬС 1 ВУ Зависимое от авт. свидетельства- Заявлено 14.1.1967113280722-3) Кл, 5 д, 17/00 Коенитет по деламобретений и открытийри Совете МинистровСССР МПК Е 2111700УДК 621.865 (088.8 Прцорцте Опубликовано 14.1 Х.1970. БюллетеньДата опубликования описания 19.1.1971 Авторизобретецг Крючков Заявител СТРОЙСТВО ДЛЯ СНИЖЕНИЯ ИЗМЕЛЬЧГ 1 ПРИ ПЕРЕГРУЗКЕ В БУ 1.1 КЕРЫ глсм полприсоединением залвки М Извсстцы устройства дл)1 сии)кспи 51 измельчения угля при перегрузке в бункеры, включающие подви)кное днище и полцспастную систему с противовесом, Предлагаемое устройство позволяет сохранять кусковатость добытого угля при запрузке буЕнеров-дозаторов глубиной от 4 до 10 л.С целью поддержания постоянной высоты падения угля в период заполцеешя бункера предлагаемое устройство снабжено спиральной блок-улиткой, цаОтороц.,зак)еплее противовес.11 Я Есре)кс црсдсс)влецо предляяс)Ое устройство, которое включает подвижное днище (, Подвижную обойму полиспаста 2, полиспаст 1, бяряояп с ялекгрото)ы 031)м 4, 1 цсстершо ведуИуО 5, шестершо ведомую 6, блокулГгку 7, ОИГ)груз 8, )Олик подпру)кииенИый 9, разгрузочную кривую 10.Габариты подвижного днища равных сечецию бункера, предназначенного для загружаемого цЕтаеленам углл. Днище связано с подвижной обоймои, а канат сбегающей ветви с оарабацом, передаощим через шестереццое зацепление вращение валу, на котором закреплена блок-улитка, Блок-улггка с переменными радиусами предназначена уравновешивать вес угля,на днище, а также удерживать пост 051 ееый уроВень перепадя угля с питателя в бункер,Днище своцмц цацрявляОщими ролцкямпудерживается в разгрузочных кривьЕх и перекатывается по цим вглубь бункера-дозатора.При работе автоматического устройства 5 против измельчения угля вес угля на подвик 5 Ом днище уравновешивается контргрузом ца блоке-улитке, сохраняя перепад между конвейером и уровнем в бункере црц любом положении заглубленного в бункер днища.0 Высота перепада между питателем-конвейером и деицщем прц загрузке днища не цзвеЕ 51- стс 51, так кяк иа какуО Гл Оину погрузилос 1 в буцкер дцице, ня столь 0 же по ВЬЕсОГе и ВЬЕ- рос столб угля,ца цем. Вместе с дццщсм опус кается и Подвижная обойма полиспаста, ц)ц.водя посредством сбегающей ветви ацята передач, еия Вял которой зареп,сия Оло- .1 итка.Когда сила веса угля ца днище прсвьпцаетвеличину момента, на улитке происходит поворот ее на определенный угол до наступления Нового равновесия.Процесс погружения днища с увглубь повторяется, столб его растег до ного заполнения бункера-дозатора.За один полПы оборот улитки днище оцустится В нижнее раннее положение. Г 1 ри этом ролик нажимает ца контакт юце Поо ВЕ.лочателя, последИш передает импульс ца отры- О тие затвора бункера-дозатора и одновремен4 конбейер Составители И. Мазураисдактор М. В. Макарова Техрсд А. А. Камышиикова Корректор Н. Л, Ьроискаи Подписио й при Совсгс Министров СССР ., д. 45;Заказ 5412 1 ираж 480Ц 1111 ИП 11 Комитета по делам изооретеиий и открьиМосква, Ж.35, Ра 1:искаи иа типогр, фии 3 агорс ное включение электротормоза в барабане, удерживающего всю систему и днище до пол. ноп погрузки угля из дозатора в скип. Вместе с закрывающимся затвором дозатора (от воздействия скина на контакт своего конечного выключателя) днище поднимается в исходное положение. Подъем под воздействием контр- груза плавный, так как скорость вращения барабана регулируется электротормозом. Предмет изобретенияУстройство для снижения измельчения уг.ля при перегрузке в бункеры, включающее подвижное днище и полиспастную систему с 5 противовесом, отличпющееся тем, что, с цельюподдержания постоянной высоты падения угля в период заполнения бункера, оно снабжено спиральной блок-улиткой, на которой закреплен противовес.
СмотретьЗаявка
1132807
В. Д. Крючке
МПК / Метки
МПК: E21F 17/00
Метки: бункеры, измельчр, иия, перегрузке, снижения, угля
Опубликовано: 01.01.1970
Код ссылки
