Программное реле времени
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 280610
Авторы: Жаров, Экспериментальна
Текст

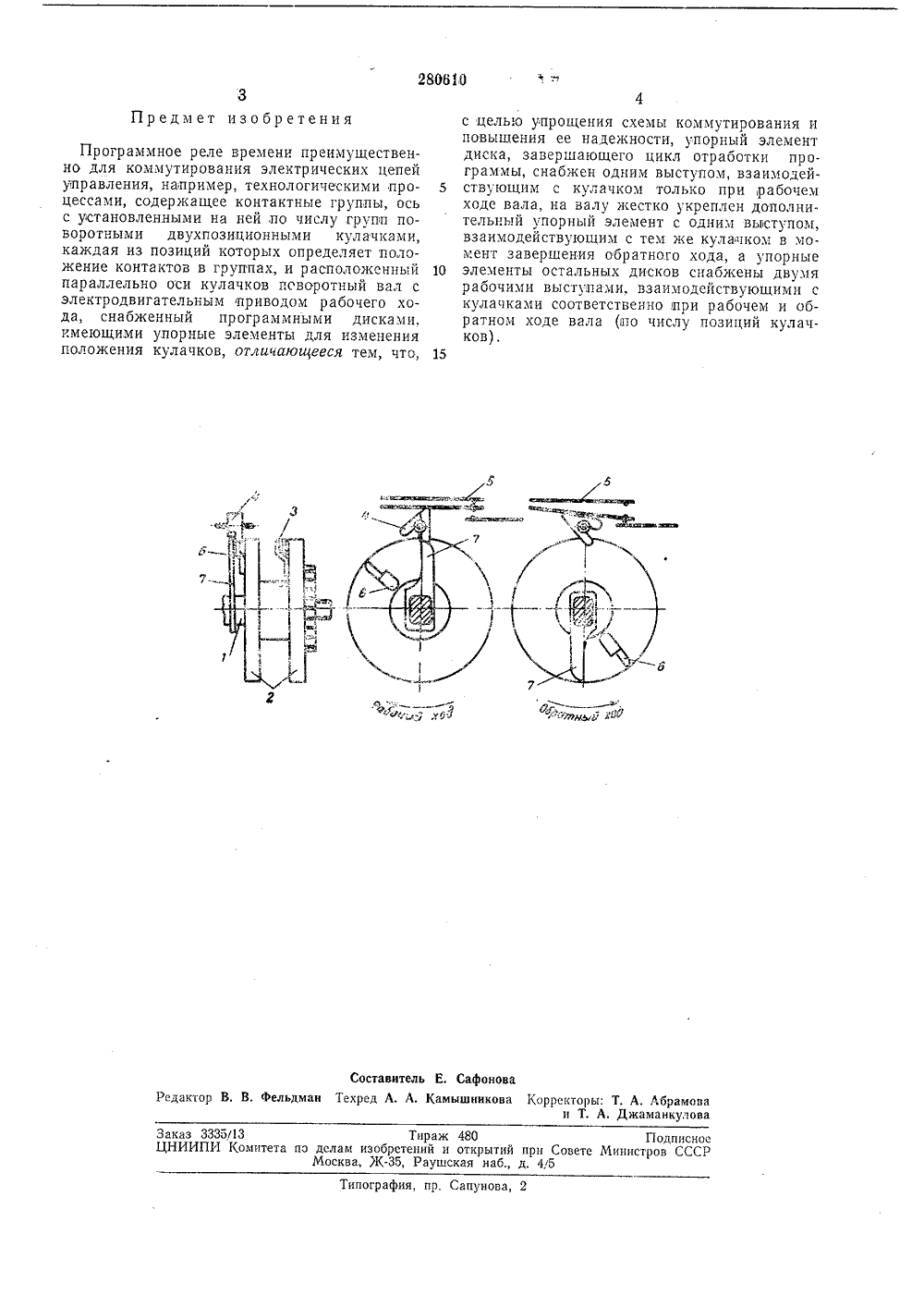

ТЕНИЯ спублик К АВТОРСКОМУ исимое от авт, свидетельства. 21 с, 44 Заявлено 07.Х.1968 ( 1276732/2с присоединением заявкиКомитет по делам иаобретеииЯ и открытиЯ при Совете Министров СССР. ф,Жар Всесоюзного ордена ческого научноЭ. Дзержинского роцентраль и теплотех а имени ф спериментальная тТрудового Красноисследовательского оэле Знам стит аявитель РОГРАММНОЕ РЕЛЕ ВРЕМЕН Известны программные реле времени дчя коммутирования электрических цепей управления, например, технологическими процессами, содержащие контактные группы, ось с установленными на ней по числу групп поворотными двухпозиционными кулачками, каждая нз позиций которых определяет положение контактов в группах, и расположенный параллельно оси кулачков поворотный вал с электродвигательпым приводом рабочего хода, 10 снабженный программными дисками, имеющими упорные элементы для изменения положения кулачков.Однако такие программные реле времени требуют сложных схем коммутирования и не достаточно надежны. ью устрадиска, замыснаб вующим с вала, на ный упор- занмодейент завер элементы раоочими кулачка- обратномачков) . 30 В предлагаемом устройстве с цел нения недостатков упорный элемент вершающего цикл отработки програ жен одним выступом, взаимодейст кулачком только при рабочем ходе валу жестко укреплен дополнитель ный элемент с одним выступом, в ствующим с тем же кулачком в мом шения обратного хода, а упорные остальных дисков снабжены двумя выступами, взаимодействующими с ми соответственно при рабочем и ходе вала (по числу позиций кул Иа чертеже представлена часть механической системы предлагаемого реле, осуществляюгцая передачу воздействия от вала к выходным контактным группам.От электродвигателя через редуктор вращение передается валу 1, несущему программные диски 2, способные поворачиваться относительно последнего на заданный фиксированный угол с укречленными на них упорными элементами 3, которые, воздействуя через кулачки 4 на контактные группы б, замыкают или размыкают контакты,Упорный элемент б воздействует на контактные группы только при рабочем ходе, а при обратном на эту. же контактную группу воздействует упор 7, выполненный в виде скобы, не связанный с диском и жестко укрепленный на валу в положении, при котором он воздействует на контактную группу лишь после возвращения вала в исходное положение, т. е. по окончании действия возвратного механизма.Таким образом, группа контактов, приводимая в действие через кулачки упорами б и 7, позволяет обесточить цепи управления оборудования технологического процесса с момента окончания цикла программы до момента возвращения вала в исходное положение без использования дополнительного реле времени,3 Предмет изобретения Составитель Е. Сафонова дактор В, В. Фельдман Техред А. А. Камышникова Корректоры: Т. А. Абрамова и Т, А. ДжаманкуловаЗаказ 333 о,/13ЦНИИПИ Комитета Тираж 480 Подписноеслам изобретений и открытий прн Совете Министров СССР Москва, Ж, Раушская наб., д. 45 пография, пр. Сапунов Программное реле времени преимущественно для коммутирования электрических цепей правления, например, технологическими процессами, содержащее контактные группы, ось с установленными на ней,по числу групп поворотными двухпозиционными кулачками, каждая из позиций которых определяет положение контактов в группах, и расположенный параллельно оси кулачков поворотный вал с электродвигательным приводом рабочего хода, снабженный программными дисками. имеющими упорные элементы для изменения положения кулачков, отличающееся тем, что,с цель 1 о упрощения схемы коммутирования и повышения ее надежности, упорный элемент диска, завершающего цикл отработки программы, снаб.кен одним выступом, взаимодей ствующим с кулачком только при,рабочемходе вала, на валу жестко укреплен дополнительный упорный элемент с одним выступом, взаимодействующим с тем же кулачком в момент завершения обратного хода, а упорные 10 элементы остальных дисков снабжены двумярабочими выступами. взаимодействующими с кулачками соответственно при рабочем и обратном ходе вала (по числу позиций кулачков).15
СмотретьЗаявка
1276732
А. Ф. Жаров, Экспериментальна теплоэлектроцентраль Всесоюзного ордена Трудового Красного Знамени теплотехнического научно исследовательского института имени Ф. Э. Дзержинского
МПК / Метки
МПК: H01H 43/06
Метки: времени, программное, реле
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-280610-programmnoe-rele-vremeni.html" target="_blank" rel="follow" title="База патентов СССР">Программное реле времени</a>
Электронный сигнализатор направления вращения вала исполнительного элемента
Номер патента: 678412
Опубликовано: 05.08.1979
МПК: G01P 3/46
Метки: вала, вращения, исполнительного, направления, сигнализатор, электронный, элемента
...при врашенин в другую сторону - между неинверспым и инверсным входами. Величинасигнала на входе элемента 7 от направления вращения вала не зависит,Ключи 8 и 10 включают в работу исполнительные элементы 11 и 12; в про стейшем случае это могут быть любые индикаторы, 13, 14, 15 и 16 - диоды, выполнявшие функции выпрямителей 17ЭО и 18 - резисторы фильтров; 19, 20 и 21 - конденсаторы фильтров; 22 - интегральная микросхема; 23 - резистор обратной связи микросхемы; 24 - корректируюший конденсатор; 25 - резистор;26 и 27- стабилитроны - элементы цепей питания микросхемы; 28 и 29 - стабилитроны, предохраняющие микросхему от перенапряжений; 30 - резистор ограничения выход 40 ного тока микросхемы; 31- корректирующий конденсатор 3 2 и 33 -...
Механическое реле времени
Номер патента: 1599903
Опубликовано: 15.10.1990
Автор: Каргаев
МПК: H01H 7/02
Метки: времени, механическое, реле
...времязадающий винт 21, выходящий одним концомв шейку 12. Для ограничения поворотавалика 3 при взведении реле в крышкекорпуса установлен упор 22 для ручки управления 6. На ручке управления 6 выполнено окно 23, охватывающее с зазором упор22. Соединение реле с электрической сетьюосуществляется с помощью контактных штырей 24, а соединение электроприборов - спомощью контактных гнезд 25. На головкевремязадающего винта 21 при регулировкереле наносят по окружности деления времени выдержки, а на ручке управления 6 -соответствующие им риски.Реле работает следующим образом.Перед пользованием электроприбор подсоединяют к реле через гнезда 25, а релеподключают к электросети контактными штырями 24,В исходном положении (не показано)сосуд 1 О...
Двухступенчатое электромагнитное реле с выдержкой времени
Номер патента: 62255
Опубликовано: 01.01.1943
Автор: Штраус
МПК: H01H 50/92
Метки: времени, выдержкой, двухступенчатое, реле, электромагнитное
...реле выдержки времени. Такое выполнение устройства позволяет упростить его схему, повысить надежность в работе и осуществить выдержку времени от нескольких секунд до нескольких минут. Реле может быть выполнено со сравнительно мощными контактами.На чертеже изображена принципиальная схема описываемого устройства.Двухступенчатое реле содержит обмотку 1 электромагнитного реле, первую ступен 2 котактов, вторую ступень 3 контактов, оиметаллическую пластину 4 с нагревательным элементом 5.При подаче сигнала на электромагнитное реле его якорь притягивается и упирается в свободный конец биметаллической пластины 4. При этом срабатывает первая ступень контактов н включается нагревательный элемент. При нагреве через определенный промежуток вреЖ...
Элемент выдержки времени
Номер патента: 611300
Опубликовано: 15.06.1978
Автор: Голев
МПК: H03K 17/60
Метки: времени, выдержки, элемент
...транзистора. В этом известном устройстве выходной транзистор в исходном состоянии всегда открыт, что увеличивает потребляемую элементом мощность и снижает надежность работы транзистора; кроме того, в нем схема релевремени или селектора длительности импульсов не может быть реализована беэдополнительных устройств (логическихэлементов ИЛИ, НЕ),Цель изобретения заключается в повышении надежности. В описываемомменте это достигается тем, что в нэмиттер выходного транзистора подк ключ 4 находится в зато конденсатор 1 заом 2 питания через эаи диод 5. Выходной лючен, так как переход ен в обратном направ" дключения эмиттера эторез зарядный резистор шине питания 2. Чеает ток, величина кося значением разрядоно на два порядка вы" кторного...
Тепловое реле с выдержкой времени
Номер патента: 681474
Опубликовано: 25.08.1979
Автор: Лашевич
МПК: H01H 61/02
Метки: времени, выдержкой, реле, тепловое
...с вогнутой полостью, охватывающей нагревательНа фиг. 1 изображено тепловое реле с выдержкой времени, общий вид; на Фиг, 2 - то же, вид сбоку; на фиг. 3 - то же, вид сбоку при наличии металлической связи между тепловым накопителем и б тметаллической пластинойТепловое реле с выдержкой времени содержит биметаллическую пластину 1, несущую размыкающий электрический контакт 2, нагреватель 3 с токоподводами 4, расположенный между пластиной 1 и накопителем 5 в полости б последнего.Тепловой накопитель соединен с термобиметаллической пластиной 1 металлической связью 7.При работе бытового прибора в аварийном режиме (заклинивание ротора электродвигателя, работа на двухЗаказ 5097/47 Тираж 923 Подписное ЦНИИПИ Государственного комитета СССР по...
