Ю. и. арефин ии. с. швайштейн

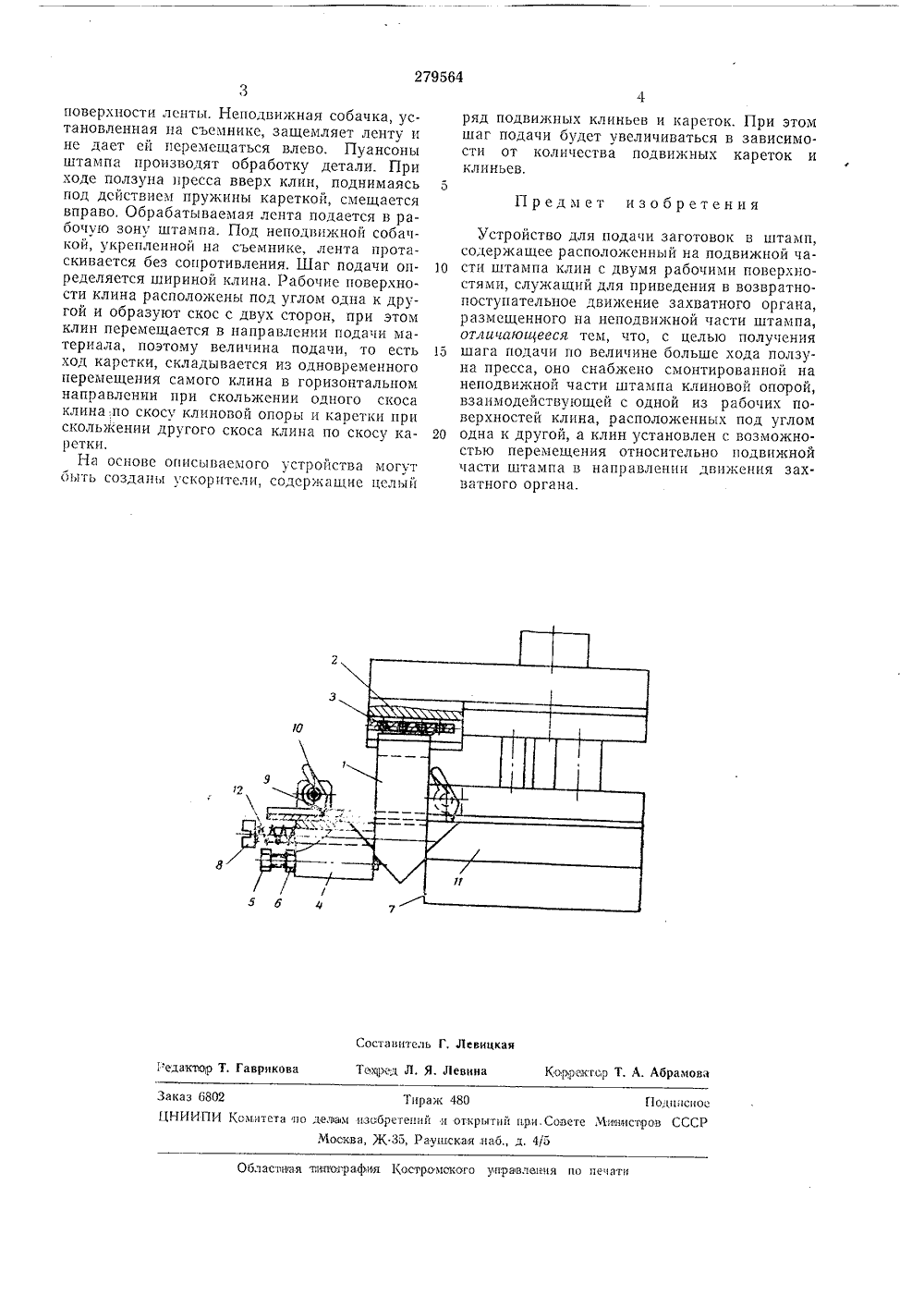

ОП ИСАН ИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сооз Советских Ссиалистических РеспубликЗависимое от авт. свидетельства-Заявлено 20.Ч 1. 1969 ( 1342144125-27) Кл. 7 с, 18 с присоединением заявки-Комитет по делам иссбретеиий и открытий при Совете Министров СССР.ЧПК В 211 43/10 УДК 621.983-229,61 (088,8) Авторыизобретения Ю. И. Арефии и И. С. Швайштейн 3 аявитель УСТРОЙСТВО ДЛЯ ПОДАЧИ ЗАГОТОВОК В ШТАМП Изобретение относится к устройствам для автоматизации штамповочных работ и может быть использовано при подаче полосового ли ленточного материала в рабочую зону "тампа, 5Известны устройства для подачи ленточного материала в штампы, содержащие жестко закрепленный на подвижной части штампа клин с двумя параллельными рабочими поверхностями, служащий для приведения в возвратно- О поступательное движение захватного органа, размещенного на неподвижной части штампа.Величина шага подачи материала в таких устройствах определяется шириной клина и вели;нной угла его наклона. Наибольший угол 5 клина, который позволяет преобразовать вертикальное движение ползуна пресса в горизонтальное движение захватного органа, равен 45, Такиь образом, шаг, полученный при подаче материала клиновым устройством, равен 20 ходу 1 олзуна пресса. Поэтому при штамповке крупногабаритных деталей необходимо увелишзать ход ползуна пресса, то есть выбирать прессы с большим ходом, что не всегда бывает рационально. 25Предложенное устройство отличается тем, чт оно снабжено смонтированной на неподвижно части штампа клиновой опорой, взаимодействующей с одной из рабочих поверхностей клина, расположенных под углом одна 30 к другой, а клин установлен с возможностью перемещения относительно подвижной части штямГя в направленн движения захватного органа. Зто позволяет увеличить шаг подачи материала Оез увеличения ходя пол:на пресса.Иа чертеже изображен общий внд предложенного устройства.Устройство содержит клин 1, рабочие поверхности которого расположены под углом одна к другой. Клин установлен в направляющих 2, позволяющих ему перемещаться в направлении подачи материала. Для уменьшения трения при перемещении клина в направляющих установлен сепаратор с шариками 3. Захватный орган выполнен в виде каретки 4 с регулировочным болтом 5 н гайкой 6, Каретка прикреплена к неподвижной части штампа 7 с помощью специальных винтов 8.Собачки 9 с пружиной 10 служат для захвата материала. На неподвижной части штампа смонтирована клиновая опора 11. Пружина 12 обеспечивает подачу каретки вместе с материалом в рабочую зону штампа.При ходе ползуня пресса вниз клин, скользя одной из рабочих поверхностей по клиновой опоре, перемещается влево. При этом он левым скосом и вертикальной поверхностью отодвигает каретку влево, Собачка, установленная на каретке, рабочей кромкой скользит по279564 Предмет изооретения Составитель Г, ЛевицкаяРедактор Т. Гаврикова Тох 1 ред Л. Я. Левина .,оъ е,кто,п Т. А. Абрамоот Подписное Млнистров СССР6802 Тираж 480ПИ Когиитета по делася изобретений и открытий при.Сове Москва, Ж.35, Раушская,наб., д, 4/5 Зака цнии бластная типография Костромского уирааления по пеиати 3поверхности лепты. Неподвижная собачка, установленная на съемнике, защемляет ленту и не дает ей перемещаться влево. Пуансоны штампа производят обработку детали. При ходе ползуна пресса вверх клин, поднимаясь под действием пружины кареткой, смещается вправо. Обрабатываемая лента подается в рабочую зону штампа. Под неподвижной собачкой, укрепленной на съемнике, лента протаскивается без сопротивления. Шаг подачи определяется шириной клина. Рабочие поверхности клина расположены под углом одна к другой и образуют скос с двух сторон, при этом клин перемещается в направлении подачи материала, поэтому величина подачи, то есть ход каретки, складывается из одновременного перемещения самого клина в горизонтальном направлении при скольжении одного скоса клина:по скосу клиновой опоры и каретки при скольжении другого скоса клина по скосу каретки,На основе описываемого устройства могут Оыть созданы ускорители, содержащ 11 е цель 1 Й ряд подвижных клиньев и кареток. При этом шаг подачи будет увеличиваться в зависимости от количества подвижных кареток и клиньев,Устройство для подачи заготовок в штамп,содержащее расположенный на подвижной ча сти штампа клин с двумя рабочими поверхностями, служащий для приведения в возвратно- поступательное движение захватного органа, размещенного на неподвижной части штампа, отличаюшееся тем, что, с целью получения 15 шага подачи по величине больше хода ползуна пресса, оно снабжено смонтированной на неподвижной части штампа клиновой опорой, взаимодействующей с одной из рабочих поверхностей клина, расположенных под углом 20 одна к другой, а клин установлен с возможностью перемещения относительно подвижной части штампа в направлении движения зах.ватного органа.
