Номер патента: 274990
Авторы: Всесоюзный, Легкого, Макачев, Паршин
Текст

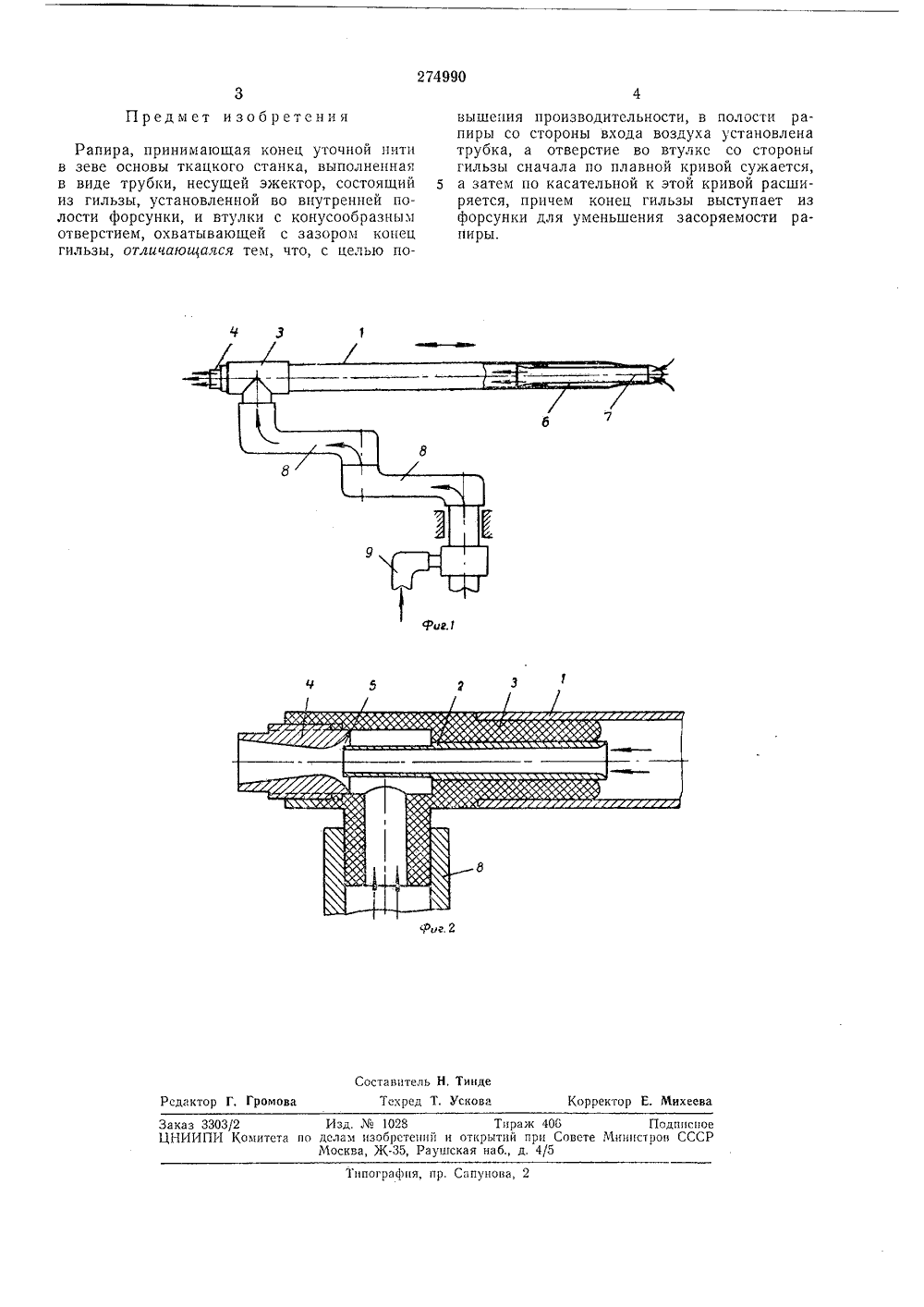

Союз Ссветсних Социалистических РеспубликЗависимое от авт. свидетельстваКл, О 03 с 1 473 аявлено 04.Ч 1.1969 ( 1341949/28-12) с присоединением заявкиоритет Комитет по делам зобретений и открыти при Совете Министров СССРУДК 677.054.173(088.8 публиковано 22.Ч 1.1972, Бюллетень2 ата опубликования описания 4.Ч 111.1972 Авторыизобретения ач Всесоюзный научно-исследовательский институт текстильного и легкого машиностроенияаявите РА, ПРИНИМА 1 ОЩАЯ КОНГЦ УТОЧНОЙ НИ ОСНОВЫ ТКАЦКОГО СТАНКА ЗЕВЕ атсльнон м, соотов. Напгда угол ой 4 обзазор 5. то втулвого со- форсунНа фиг. 1 ра; на фиг. 2Рапира вы щей эжектор, новленной во и втулки 4 Втулка со сто изображена предлагаемая - форсунка с эжектором. полнена в виде трубки 1, состоящий из гильзы 2, внутренней полости форсу с конусообразным отвер роны гильзы 2 сначала по апи 2 несутстати 3 тием. плав Известна рапира, принимающая конец уточной нити в зеве основы ткацкого станка, выполненная в виде трубки, несущей эжектор, состоящий из гильзы, установленной во внутренней полости форсунки, и втулки с конусообразным отверстием, охватывающей с зазором конец гильзы.В этой рапире засасываемая в процессе прокладывания через зев основы уточная нить одновременно с заданным продольным движе нием совершает значительные поперечные колебания, что приводит к нарушению нормального процесса прокладки уточной нити и снижаетт производительность.В предлагаемой рапире для повышетшя 1 производительности со стороны входа воздуха установлена трубка, а отверстие во втулке со стороны гильзы сначала по плавной кривой сужается, а затем по касательной к этой кривой расширяется, причем конец гильзы 2 выступает из форсунки для уменьшения засоряемости рапиры. ной кривой сужается, а затем по кас к этой кривой расширяется под угло ветствующим условиям истечения газ лучшие условия работы эжектора, о около 12. Между гильзой 2 и втулк разуется регулируемый кольцевон Регулировка обеспечивается тем, ч ка 4 установлена при помощи рсзьбо единения и может вывертываться нз кн 8 и ввертываться в нес. В трубке 1 рапиры со стороны входа воздуха установленатрубка 6 малого диаметра, через которую засасывается в рапиру конец уточной нити 7.Форсунка д рапиры шарнирно соединена со звеньями 8. т 1 ерез каналы последних форсунка сообгцается воздуховодом 9 с источником сжатого воздуха.Во время работы сжатый воздух подается через звенья 8 в эжектор, проходит с большой скоростью через кольцевой зазор б, всасывая воздух из внутренней полости рапиры, где создается воздушный поток, причем максимальная скорость всасывающего потока воздуха получается в трубке 6 рапиры, куда засасывается конец прокладываемой уточной нити 7, Конец гильзы 2 выступает из форсунки 3, что способствует уменьшению засоряемости рапиры,274990 Предмет изобретения фив.1 Составитель Н, Тинде Тсхред Т. Ускова Редактор Г. Громова Корректор Е, Михеева Заказ 3303/2 Изд.1028 Тираж 40 о ПодписноеЦНИИПИ Комитета по дслам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Рапира, принимающая конец уточной нити в зеве основы ткацкого станка, выполненная в виде трубки, несущей эжектор, состоящий из гильзы, установленной во внутренней полости форсунки, и втулки с конусообразным отверстием, охватывающей с зазором конец гильзы, отличающаяся тем, что, с целью повышепия производительности, в полости рапиры со стороны входа воздуха установлена трубка, а отверстие во втулке со стороны гильзы сначала по плавной кривой сужается, 5 а затем по касательной к этой кривой расширяется, причем конец гильзы выступает из форсунки для уменьшения засоряемости рапиры.
СмотретьЗаявка
1341949
А. Н. Паршин, Н. И. Макачев, Всесоюзный научно исследовательский институт текстильного, легкого машиностроени
МПК / Метки
МПК: D03D 47/30
Метки: а1ь, аяrurryv-uiutfyuirrr, всесоюзн
Опубликовано: 01.01.1970
