Устройство для сортировки ферритовых колец

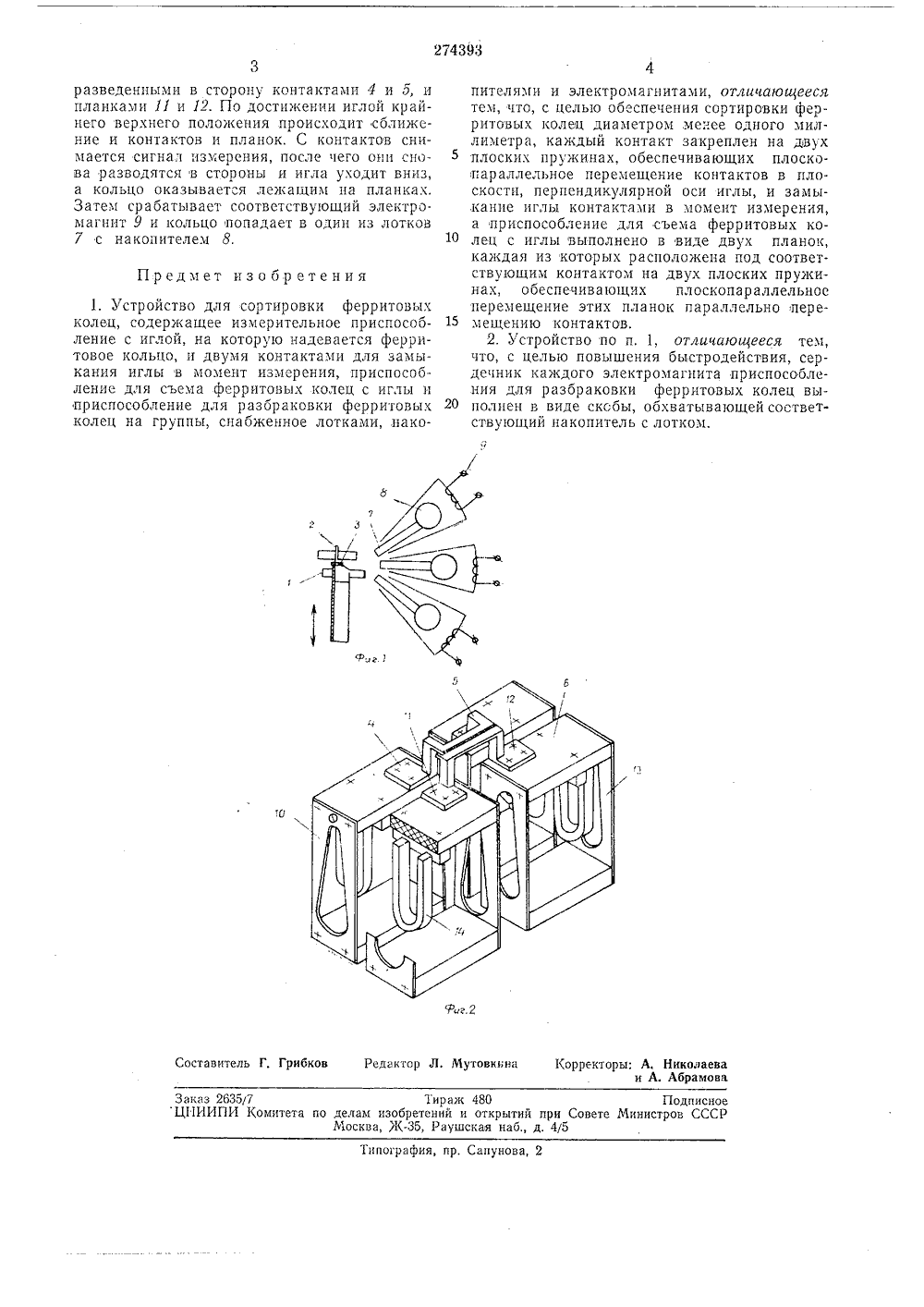

сопа Советских Социалистических РеспубликЗависимое от авт. свидетельства М аявлено 17.11.1969 ( 1318298/25-2 Кл. 42 Ь, 26,0 присоединением заявки Ъериоритет 1 ПК В 07 Ь 1/38 6 01 Ь 7/12 ДК 531.7:621.9.08омитет по дел изобретении и открытипри Совете МинистровСССР Бюллетень М публиковано 24.И.197 та опубликования описания 28.1 Х.19 Авторыизобретения итенко. Гамаюнов и Заявитель фЕРРИТО КОЛ УСТРОЙСТВО ДЛЯ СОРТИ Известны устройства для сортировки ферритовых колец, содержащие измерительн м приспособление с иглой, на которую надева. ется ферритовое кольцо, и двумя контактами для замыкания иглы в момент измерения, приспособление для съема ферритовых колец с иглы и приспособление для разбраковки ферритовых колец на группы, снабженное лотками, накопителями и электрохтагнитяьи.Предлагаемое устройство отличается от изВестных тек, что В г 1 ем каждыи контакт закреплен на двух плоских пружинах, обеспечивающих плоскопараллельное перемещение контактов в плоскости, перпендикулярной оси иглы, и замыкание иглы контактами в момент измерения. Приспособление для сьема ферритовых колец с иглы выполнено в виде двух планок, каждая из которых расположе на под соответствующим контактом на двух плоских пружинах, обеспечивающих плоско- параллельное перемещение этих планок параллельно перемещению контактов.Это обеспечивает сортировку ферритовых колец диаметром менее 1 лот.Для повышения быстродействия сердечник каждого электромагнита приспособления для разбраковки ферритовых колец выполнен в виде скобы, охватывающей соответствующий накопитель с лотком.На фиг 1 изображена схема предлагаемого устройства; на фиг. 2 -- его конструктивное выполнение. Предлагаемос устройство содержг 1 т измерителы 1 ос прпспосооление 1 с илой 2, на которую надевается ферритовое кольцо 3, и двумя контактами 4 и 5 для замыкания иглы В ъОмепт измерения, приспосооление 6 для съема ферритовых колец с иглы и приспособление для разбраковки ферритовых колец иа группы, снабженное лотками 7, на копителями 8 и электромагнитахи 9,Каждый :.оптат 4 и я закреплен пя двухплоских пружинах 10, обеспечивающих плоскопараллсльпое перемещение контактов В плоскости, перпендикулярной оси иглы, и за мыкание иглы контактами в момент измерения. Приспособление для съема фсрритовых колец с иглы выполнено в виде двух планок 11 и 12, Яждая из которых расположена под со ответствующим контактом па двух плоскихпруиинях 1 Л, ОоеспечиВаюцих плоскОпяря,- лельное перемещение этих планок параллельно перемещению контактов.Сердсчпик 14 кя 11 дого э,ектромагнита 25 приспОсООления для рязОракОВ 1 и феррптовыхколец выполнен в виде скооы, охватывающей соответствующий накопитель с лотком.Устройство работает следующим образом.Ферритовое кольцо, надетое на вертикально 30 перемещающуюся иглу 2, оказывается междуаказ 2635/7 Тираж 480Ц 11 ИИПИ Комитета по делам изобретений и открытий при СовеМосква, )К, Раушская наб д. 4/5 Подписно Министров СССТипография, пр, Сапунов разведенными в сторону контактами 4 и б, и планками 11 и 12. По достижении иглой крайнего верхнего положения происходит сближение и контактов и планок, С контактов снимается сигнал измерения, после чего они снова разводятся в стороны и игла уходит вниз, а кольцо оказывается лежащим на планках, Затем срабатывает соответствующий электромагнит 9 и кольцо попадает в один из лотков 7 с накопителем 8. 1. Устройство для сортировки ферритовых колец, содержащее измерительное приспособление с иглой, на которую надевается ферритовое кольцо, и двумя контактами для замыкания иглы в момент измерения, приспособление для съема ферритовых колец с иглы и приспособление для разбраковки ферритовых колец на группы, снабженное лоткаминакопителями и электромагнитами, отличающееся тем, что, с целью обеспечения сортировки ферритовых коленец диаметром менее одного миллиметра, каждый контакт закреплен на двух плоских пружинах, обеспечивающих плоско- параллельное перемещение контактов в плоскости, перпендикулярной оси иглы, и замыкание иглы контактами в момент измерения, а приспособление для съема ферритовых ко лец с иглы выполнено в виде двух планок,каждая из которых расположена под соответствующим контактом на двух плоских пружинах, обеспечивающих плоскопараллельное перемещение этих планок параллельно пере мещению контактов.2. Устройство по и, 1, отличающееся тем,что, с целью повышения быстродействия, сердечник каждого электромагнита приспособления для разбраковки ферритовых колец вы полнен в виде сксоы, обхватывающейсостветствующий накопитель с лотком.
