Генератор прямоугольных имнульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

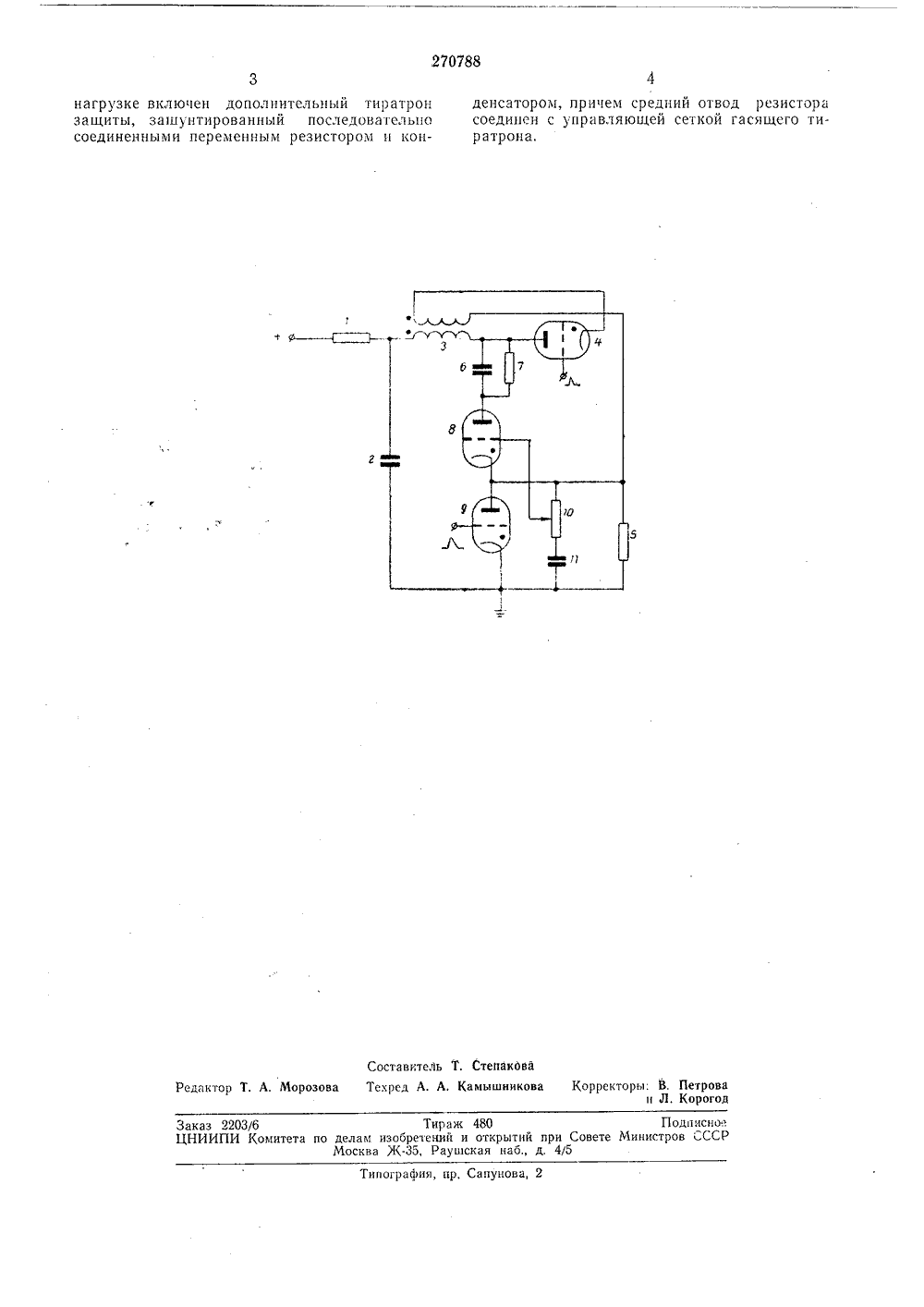

Союз Советскик Социэлистическик Республик(088.8) Комитет по делам изобретэиий и открытий при Совете Министров СССРф.т.т 1 т.т 1 л Н 1 д 11 тг 11,10Гт ЩЩг 1 ф,1 Ц ЬИИи 0 г,. л Автор изобретения В. Л, Ломакин Заявитель ГЕНЕРАТОР ПРЯМОУГОЛЪНЪХ ИМПУЛЬСОВ при этом емкость 11 заряжается через омический делитель до величины напряжения на нагрузке. Через промежуток времени, равный требуемой длительности импульса, поджигает ся тиратрон 9. Одновременно с ним срабатывает тиратрон 8 благодаря разряду емкости 11 через сопротивление делителя (делителем устанавливается необходимая амплитуда напряжения поджига тиратрона). В момент под жига тиратрона 8 напряжение на аноде тиратрона 4 падает до потенциала земля,Через импульсный трансформатор к катодутиратрона 4 прикладывается положительный потенциал относительно анода и происходит его 15 гашение. Поскольку тиратрон 9 включен параллельно нагрузке, при работе в последней процессы в схеме протекают аналогично описанным выше, в результате чего и достигается защита нагрузки.20 Генератор прямоутольных импульсов, содер жащий емкостной накопитель энергии, импульсный трансформатор, коммутирующий и гасящий тиратроны, отличающийся тем, что, с целью защиты коммутирующего тиратрона и нагрузки от короткого замыкания, последова тельно с гасящим тиратроном и параллельно Изобретение относится к устройствам импульсной техники.Известны генераторы прямоугольных импульсов с частичным разрядом накопителейемкости, вьполненные на тиратронах.Однако известные устройства обладают пониженным к.п.д, и малоэффективными схемами защиты от токов короткого замыкания.Предлагаемый генератор отличается от известных тем, что последовательно с гасящимтиратроном и параллельно нагрузке включендополнительный тиратрон защиты, зашунтированный последовательно соединенными переменным резистором и конденсатором, причемсредний отвод резистора соединен с управляющей сеткой гасящего тиратрона, что позволяетзащитить коммутирующий тиратрон и нагрузки от короткого замыкания,На чертеже изображена схема предлагаемого устройства.Генератор состоит из зарядного сопротивления 1, накопительной емкости 2, импульсноготрансфооматора 8, коммутирующего тиратрона 4, нагрузки б, емкости гашения б, сопротивления 7, тиратронов гашения 8 и 9, омическогоделителя 10 и емкости 11, После поджига тиратрона 4 емкостной накопитель 2 разряжается на сопротивление нагрузки б через последовательно включенные первичную и вторичную обмотки импульсного трансформатора,Предмет изобретения270788 денсатором, причем среднии отвод резистора соединен с управляющей сеткой гасящего тиратрона,Составитель Т, Степакова актор Т. А. Морозова Текред А. А, Камышникова Корректоры: В. Петрова и Л. Корогод2203/6 Тираж 480ПИ Комитета по делам изобретений и открытийМосква Ж, Раушская наб.,Зак И ия, пр, Сапунов Тип нагрузке включен дополнительный тиратрон защиты, зашунтирова нный последовательно соединенными переменньм резистором и конПодписное Совете Министров СССР
СмотретьЗаявка
1323358
плтпнтно ПХНЙЧЕО, В. Л. Ломакин
МПК / Метки
МПК: H03K 4/00
Метки: генератор, имнульсов, прямоугольных
Опубликовано: 01.01.1970
