Преобразователь аналог-код

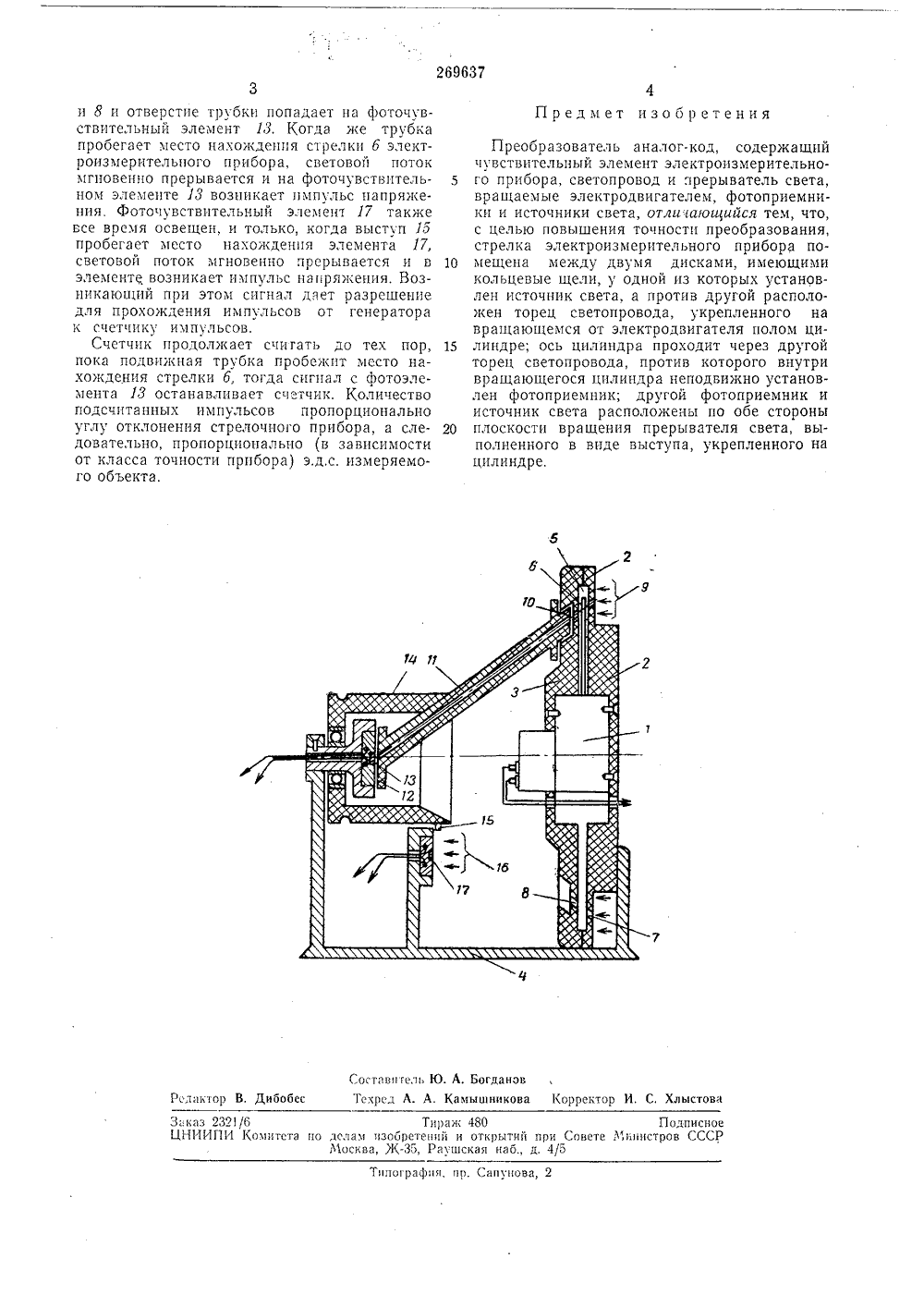

ПИС ОБР авз Соеетокихциалиотичеоких ЕН публик АВТОРСКОМУ ДЕТЕЛЬ СТВУ ства М. висимое авт. свид л. 42 тпт, 1(00 Заявлено 16.Х.1968 (с присоединением заяПриоритет 8 14/18-24) 12 ц ч в 06 5/ Комитет по делам изобретений и открытий прн Совете Министров СССРллетець ЛЪ о 17.Ч.1 Д К 681,34 (088.8) Опубликова Дата опубл 27 Л 111. 970 вания сан Авторизобретения змаипарашви аявитель ОБРАЗОВАТЕЛ Ь АНАЛОГ-КО Изобретение относится к области автоматики и вычислительной техники, а именно, к устройствам, преобразующим малые величины тока в цифровой электрический код.Известны преобразователи аналог-код, содержащие чувствительный элемент электроизмерительного прибора, светопровод и прерыватель света, вращаемые электродвигателем, фотоприемники и источники света.Недостатком этих преобразователей является небольшая точность преобразования вследствие ограниченной разрешающей способности пространственной кодовой маски, на которую падает луч света. В предлагаемом устройстве стрелка электроизмерительцого прибора помещена между двумя дисками, имеющими кольцевые щели, у одной из которых установлен источник света, а против другой расположен торец свето провода, укрепленного на вращающемся от электродвигателя полом цилиндре. Ось цилиндра проходит через другой торец свето- провода, против которого внутри вращающегося цилиндра неподвижно ус 1 ановлен фото приемник. Другой фотоприемцик и источник света расположены по обе стороны плоскости вращения прерывателя света, выполненного в виде выступа, укрепленного на цилиндре,Это повышает точность преобразования. Зо На чертеже изображен описываемый преобразователь в разрезе.На корпусе электроизмеригельцого прибора 1,которого спят кокх со шкало, закрсплеы два пластмассовых диска 2 ц,3. Диски закреплены на общем неподвижном корпусе 4 и установлены таким образом, что в малом проеме 5 (между цнми) размещена стрелка 6 прибора. Диски по окружости имеют кольцевые щели 7 и 8, ца которых наклеены свстопроцццаемые пленки, Со стороны щели 7 наружного диска 1 сттцов,сн ис 1 очццк свет 9, а со стороны щели 8 ртзмецсц торец 11 светопровода, выполненного в шдс вращающейся трубки 11. Щели располагаются по направленшо отверстия труокц 11. Последняя вращается под углом вокруг мнимой оси, проходящей через центр огверстия трубки, находящегося в плоскости другого торца 12 свстопровода. Плоскости торцов 10 и 12 перпендикулярны оси вращения трубки, Напротив отверстия торца 12 установлен фоточувствительный элемент 13.Трубка укреплена па полом цилиндре 14, вращающемся от электродвигателя, Цилиндр снабжен выступом 5, с одцои стороны которого установлен источник света 16, а с другой - второй фоточувствительный элемент 17.Трубка вращается с постоянной скоростя, Световой поток от источника 9 через щели 7269637 Предмет изобретения Составители Ю. А. БогдановТекред А. А. Камышникова Корректор И. С, Хлыстова Редактор В. Дибобес Заказ 2321/б Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/бТипография, пр. Сапунова, 2 и 8 и отверстие трубки попадает на фоточувствительный элемент 13. Когда же трубка пробегает место надо кдецця стрелки б электроиз мерительного прибора, световоц поток мгновенно прерывается и на фоточувствительном элементе 13 возникает импульс напряжения. Фоточувствительный элемеп 17 такке все время освещен, и только, когда выступ 15 пробегает место нахождения элемента 17, световой поток мгновенно прерывается и в элементе возникает импульс напряжения. Возникающий при этом сигнал дает разрешение для прохождения импульсов от генератора к счетчику импульсов,Счетчик продолжает считать до тех пор, пока подвижная трубка пробекит место нахождения стрелки б, тогда сигнал с фотоэлемента 13 останавливает счетчик. Количество подсчитанных импульсов пропорционально углу отклонения стрелочцого прибора, а следовательно, пропорционально (в зависимости от класса точности прибора) э.д,с. измеряемого объекта. Преобразователь аналог-код, содержащийчувствительный элемент электроизмерительно 5 го прибора, светопровод и прерыватель света,вращаемые электродвигателем, фотоприемники и источники света, отличающийся тем, что,с целью повышения точности преобразования,стрелка электроизмерительного прибора по 10 мещена между двумя дисками, имеющимикольцевые щели, у одной из которых установлен источник света, а против другой расположен торец светопровода, укрепленного навращающемся от электродвигателя полом ци 15 линдре; ось цилиндра проходит через другойторец светопровода, против которого внутривращающегося цилиндра неподвижно установлен фотоприемник; другой фотоприемник иисточник света расположены по обе стороны20 плоскости вращения прерывателя света, выполненного в виде выступа, укрепленного нацилиндре,
