Прибор для сигнализации о содержании горючих
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 269566
Авторы: Белоголовин, Институт, Малышев, Примак, Семеновский, Сотниченко, Тарасевич, Фурман, Щербань
Текст

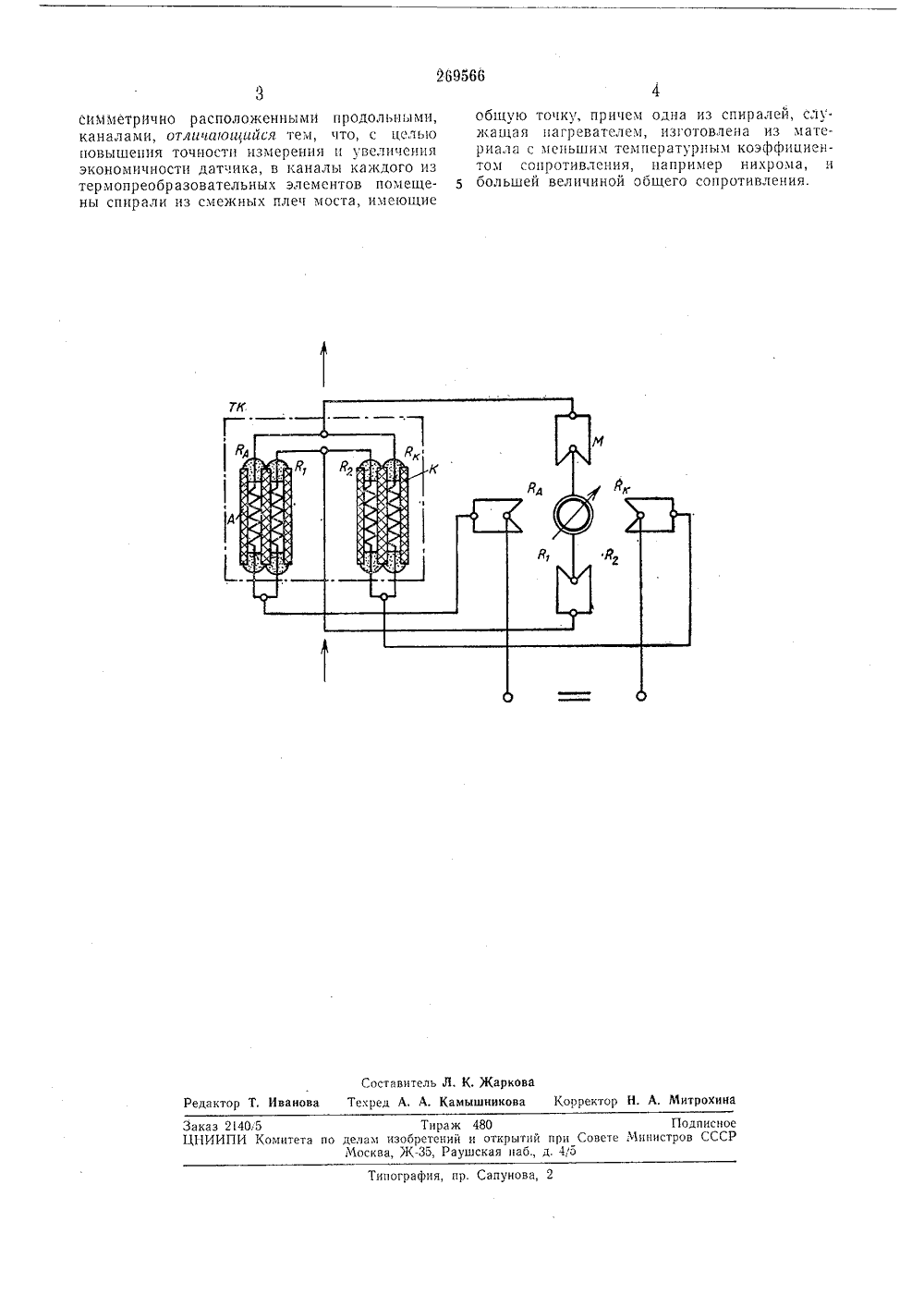

г гонто, ,-углВУ 269566 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспублинЗависимое от авт. свидетельства-Заявлено 28,И 11.1968 (Эй 1267803/26-25)с присоединением заявки-ПриоритетОпубликовано 17.17,1970. БюллетеньДата опубликования описания 7,И 11.197 Кл, 421, 410 Комитет по деламобретений и открытийри Совете МинистровСССР МПК б 01 ДК 543.544(088.8 вторызобретения А, Н, Щербань, Н, И. Фурман, В. Н. Тарасевич, В, Г. СеменовскийП. А, Малышев, Н. С. Белоголовин, А, В. Примак и Б. ф, Сотниченк нститут технической теплофизики АН Украинской СС Заявитель ПРИБОР ДЛЯ СИГНАЛИЗА ГАЗОВИ О СОДЕРЖАНИИ ГОРЮЧИАТМОСФ ЕР Е Предмет изобретен 25 Прибор длярючих газов, предста вляющ химический д О вательными э ации о содержании гометапа, в атмосфере, оди термовумя термопреобразоснабженными двумя сигнализ например ий собой атчик с д чементамт Предлагаемыи прибор предназначен для автоматического контроля содержания газов в производственной атмосфере, например метана, в атмосфере газоопасных угольных шахт.Прибор принадлежит к известному типу термохимических газоанализаторов того же назначения, имеющих однокамерный термохимический датчик с установленными в нем активным и пассивным термопреобразовательными элементами в виде идентичных окисноалюминиевых цилиндров с двумя продольными и симметрично расположенными относительно оси каналами, в которые раздельно помещены спирали термометров-нагревателей, выполненные из однородного материала, например платины, и включенные в измерительный мост.Предлагаемый прибор отличается от известных тем, что в каналы каждого из термоэлементов помещены спирали из смежных плеч моста, имеющие общую точку, причем одна из спиралей изготовлена из платины и служит термометром сопротивления, а вторая - из материала с меньшим температурным коэффициентом сопротивления, например нихрома, и большей величиной общего сопротивления и выполняет роль нагревателя.Это позволяет повысить стабильность нулевого уровня и градуировочной характеристики датчика и разгрузить платиновые спиралиот тока нагрева термоэлементов, что увеличивает долговечность работы прибора,Кроме того, размещение термоспиралей па 5 раллельных плеч моста, имеющих общую точку, в каналы каждого пз термоэлементовупрощает монтаж элементов в термокаталптической камере.На чертеже изображена принципиальная10 схема предлагаемого датчика,Через камеру ТК непрерывно (естественноили принудительно) проса сывается анализируемый газ. В камере расположены два идентичных окисноалюмпнпевых цилиндра, один15 из которых является каталптически активнымтермоэлементом А, другой - пассивным К.Цилиндры имеют по два продольных и симметрично расположенных канала. В них помещены соответственно спирали из платины20 и из материала с малым температурным коэффициентом сопротивления РА - Рь Рк - Р 2,включенные в общую мостовую схему М.269566 4 Составитель Л. К, ЖарковаРедактор Т, Иванова Техред А. А. Камышникова Корректор Н. А. Митрохина Заказ 2405 Тираж 480ЦНИИПИ Комитета по делам изобретений и открытий при СовеМосква, Ж, Раушская паб., д. 4/5 ПодписноеМинистров СССР ипография, пр. Сапун симмегрично расположенными продольными, каналами, отлачсцощийся тем, что, с целью повышения точности измерения и увеличения экономичности датчика, в каналы каждого из термопреобразовательных элементов помещены спирали из смежных плеч моста, имеющие общую точку, причем одна из спиралей, слу жащая нагревателем, изготовлена из материала с меньшим температурным коэффициентом сопротивления, например нихрома, и большей величиной общего сопротивления.
СмотретьЗаявка
1267803
А. Н. Щербань, Н. И. Фурман, В. Н. Тарасевич, В. Г. Семеновский, П. А. Малышев, Н. С. Белоголовин, А. В. Примак, Б. Ф. Сотниченко, Институт технической теплофизики Украинской ССР
МПК / Метки
МПК: G01N 27/18
Метки: горючих, прибор, сигнализации, содержании
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-269566-pribor-dlya-signalizacii-o-soderzhanii-goryuchikh.html" target="_blank" rel="follow" title="База патентов СССР">Прибор для сигнализации о содержании горючих</a>
