Патектио., . •изобретенияк. а. смирнов, м. т. викторов иа. п. одоевцев-“; хчичсиая

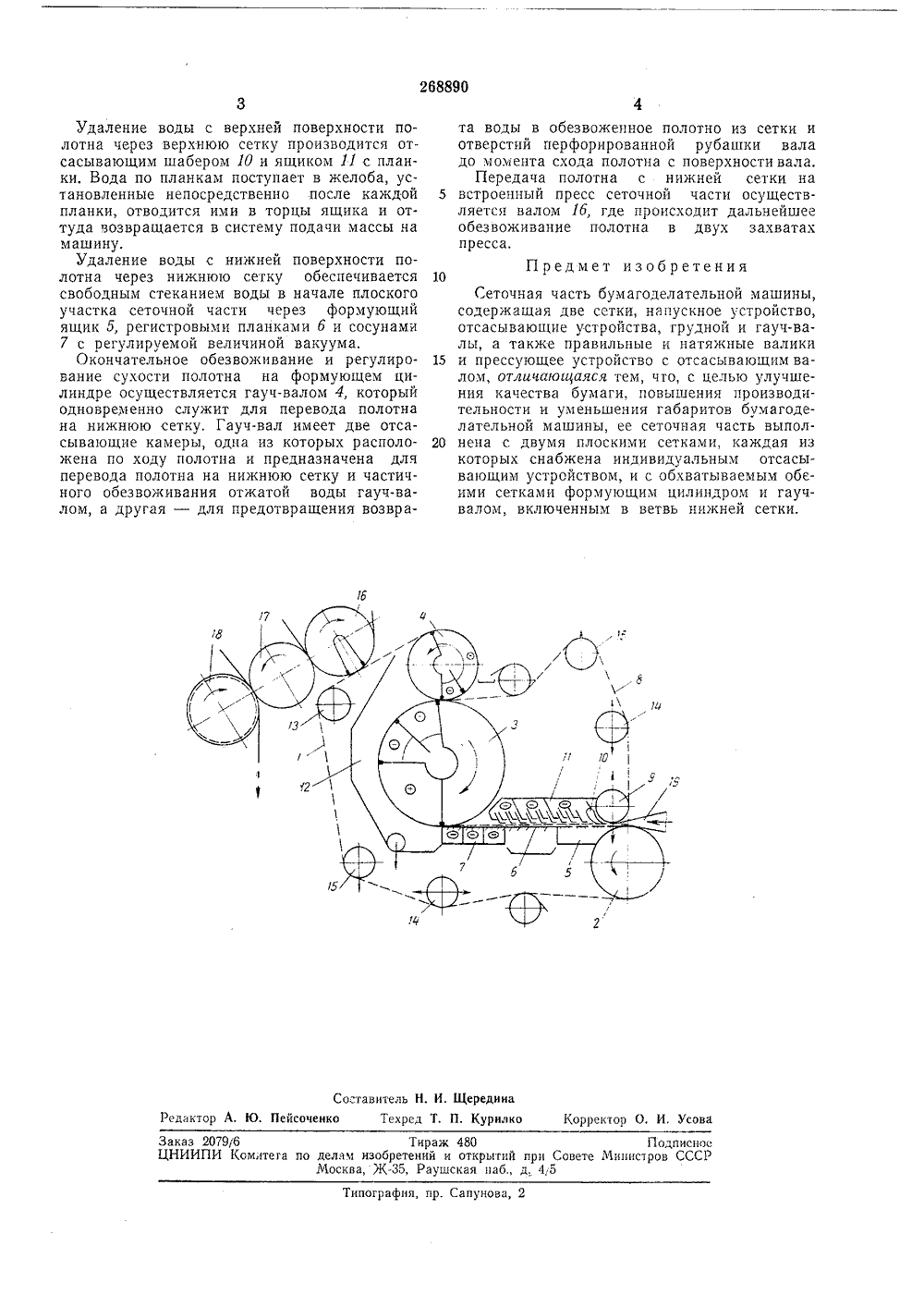

Союз Советских Социалистических Республикетельстваависимое от авт. с аявлено 08.1.1969 (М 1298618/29-33 хл, 55 д,вкиприсоединением ПК Р 211 иоритетубликовано 10,1 Ч.1970, Бюллетень1та опубликования описания 21 Х 11.1970 Номитет по делам изобретений и открытий при Совете Министров СССРК 676 2 052 Ь 10 Ч 8 8) АвторыизобретенияЗаявитель М, Т. Викторов и А. П.едовательский и проеию оборудования дляпромышленности СТЪ БУМАГОДЕЛАТЕЛЪНОЙ МАШИНЪ ТОЧНА Верхняя сетка на плоском участке расположена под некоторым углом по отношению к нижней. Между сетками образуется клин, величина которого регулируется перемещением 5 валика 9 и ящика 11, жестко связанных между собой. Сетки снабжены сетковедущими валиками 13, сеткоправками 14 и сетконатяжками 15, которыми регулируется натяжение сеток и прижим их к поверхности формующе го циличдра 3.Пресс состоит и вала 1 б свакуум-камерой п и желобчатого 8 валов.Сеточная часть машины работает следую щим образом,Масса из напускного устройства 19 поступает в клиновое пространство между двумя движущимися сетками 1 и 8 плоского участка сеточной части машины. На этом участке про исходит закрытое формование и частичноеобезвоживание полотна. з отсасывающего ромежуточного 17 Удаление воды на пл между сетками осущес 5 родинамических сил, ве лируется высотой клина личества и скорости по также от воздействия ментов, установленных 0 сетках, оском участке в клине твляется за счет гидличина которых регув зависимости от коступающей массы, а обезвоживающих элена нижней и верхней К, А. Смирнов, Центральный научно-иссл институт по проектирован Известна сеточная часть бумагоделательноймашины, содержащая две сетки, напускноеустройство, отсасывающие устройства, грудной и гауч-валы, а также правильные и натяжные валики и прессующее устройство с от-сасывающим валом,Цель изобретения - улучшение качествабумаги, повышение производительности иуменьшение габаритов бумагоделательноймашины. Это достигается тем, что сеточнаячасть машины выполнена с двумя плоскимисетками, каждая из которых снабжена индивидуальным отсасывающим устройством, и собхватываемым обеими сетками формующимцилиндром и гауч-валом, включенным в ветвьнижней сетки,На чертеже показана предложенная сеточная часть бумагоделательной машины.Сеточная часть машины выполнена в видедвух плоских сеток в сочетании с формующимцилиндром и встроенным прессом,Нижняя сетка 1 обхватывает грудной вал2, формующий цилиндр 3, отсасывающийгауч-вал 4 и обезвоживающие элементы: формующий ящик 5, регистровые планки б имокрые сосуны 7. Верхняя сетка 8 обхватывает регулируемый по вертикали валик 9, огсасывающий шабер 10, перевернутый отсасывающий ящик 11 с планками и формирующийцилиндо 3, снабженный сборником воды 12.(Б Составитель Н, И. ЩередииА. Ю. Пейсоченко Техред Т. П. Курил Редак ектор О. И. Усова Заказ 20796 Тираж 480 Подписно.ЦНИИПИ Коыитега по делам изобретений и открытий при Совете Министров ССС 1 Москва, Ж, Раушская наб., д. 4,5 ипография, пр. Сапунова,Удаление воды с верхней поверхности полотна через верхнюю сетку производится отсасывающим шабером 10 и ящиком 11 с планки. Вода по планкам поступает в желоба, установленные непосредственно после каждой планки, отводится ими в торцы ящика и оттуда возвращается в систему подачи массы на машину,Удаление воды с нижней поверхности полотна через нижнюю сетку обеспечивается свободным стеканием воды в начале плоского участка сеточной части через формующий ящик 5, регистровыми планками б и сосунами 7 с регулируемой величиной вакуума.Окончательное обезвоживание и регулирование сухости полотна на формующем цилиндре осуществляется гауч-валом 4, который одновременно служит для перевода полотна на нижнюю сетку. Гауч-вал имеет две отсасывающие камеры, одна из которых расположена по ходу полотна и предназначена для перевода полотна на нижнюю сетку и частичного обезвоживания отжатой воды гауч-валом, а другая - для предотвращения возврата воды в обезвоженное полотно из сетки и отверстий перфорированной рубашки вала до момента схода полотна с поверхностивала.Передача полотна с нижней сетки на 5 встроенный пресс сеточной части осуществляется валом 1 б, где происходит дальнейшее обезвоживание полотна в двух захватах пресса. Сеточная часть бумагоделательной машины,содержащая две сетки, напускное устройство, отсасывающие устройства, грудной и гауч-валы, а также правильные и натяжные валики 15 и прессующее устройство с отсасывающим валом, отличающаяся тем, что, с целью улучшения качества бумаги, повышения производительности и уменьшения габаритов бумагоделательной машины, ее сеточная часть выпол иена с двумя плоскими сетками, каждая изкоторых снабжена индивидуальным отсасывающим устройством, и с обхватываемым обеими сетками формующим цилиндром и гаучвалом, включенным в ветвь нижней сетки,
