Реле давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

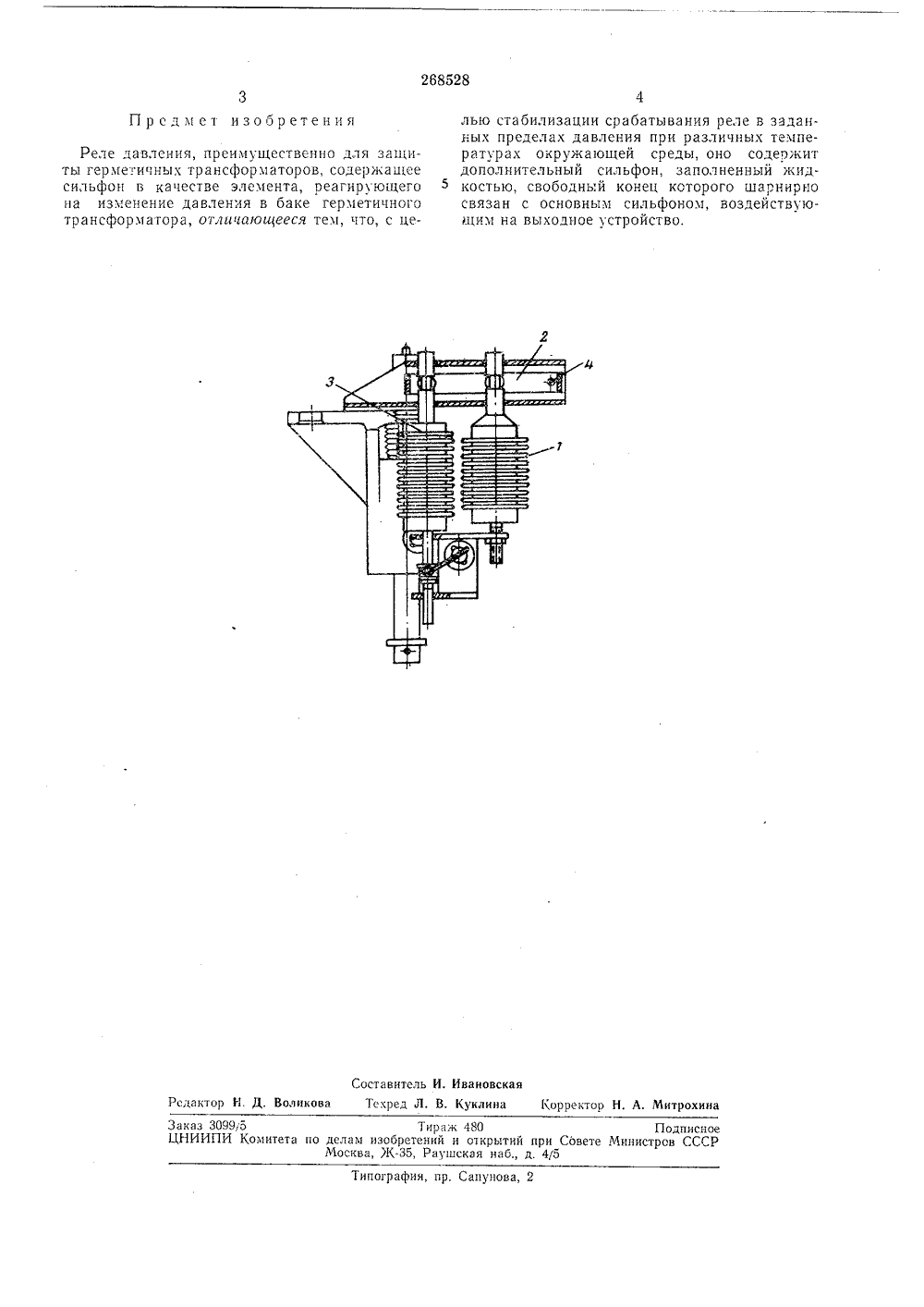

О Л И С А Н И Е 268528ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельствааявлено 13.Ч 111.1968 261933/24-7) я, 21 с, 40/О присоединением заявкиПриорите МПК Н 011 т 33/34 Н 011 т 71/22 УДК 621.316.926 (088.8)Комитет по делам изобретений и открытий при Совете Министров СССРубпикова 0.1 Ч.1970, БюллетеньДата опубликования описания 8,Х.1970 Лвтор зобретен В. С, Богоявленск дена Ленина и ордена Трудового Красного Знамени московский электрозавод им. В. В. Куйбышева Заявитель ЕЛЕ ДАВЛЕН Преобласттрансполнеслужиот рсверх с сите к рова нных овым заделием, нрматоров давления реле давления отн одства герметизннапример с автол ругим подобным из иты баков трансфо ри возникновении длагаемоеи произ форм аторов нием или д т для защ зрывов п допустимог Известны реле давления с использованиемсильфона в качестве элемента, реагирую цего 1на изменение давления в баке герметичноготрансформатора. При повышении давлениясильфон, сжимаясь, увлекает поводок и позволяет освободиться бойку, который за счет пружины разбивает стеклянную заглушку.Недостаток подобного реле давления в том,что давление срабатывания зависит от окружающей температуры. Так, например, реледавления, настроенное на температуру окружающего воздуха, например 20 С, на срабатыванне при 0,75 ати, при повышении температуры до 55 срабатывает при давлении выше1,0 ати, что недопустимо по условиям прочности бака. Это обьясняется тем, что заключенный в сильфоне воздух меняет свой обьем при 2изменении температуры, что соответственносказывается на его упругости, а следовательно, для его срабатывания требуется и иноедавление,Цель предлагаемого изобретения - стаоилизировать срабатывание реле в заданныхпределах давления при различньх температурах (практически от - 10 до + 90 С).Это достигается за счет вмонтирования впредлагаемое реле давления другого сильфона, заполненного жидкостью, свободный конецкоторого шарнирно связан с основным снльфоном, воздействующим на выходное устройство.На чертеже показано предлагаемое реледавления.Сильфон 1 с жидкостью одним концом жестко связан с корпусом реле. Другой его конец свободно перемещается в направляющихвдоль оси. Этот конец при помощи ры важна 2шарнирно связан с концом рабочего сильфона 3. При изменении температуры, напримерповышении, жидкость, заключенная в сильфоне, расширяясь, удлинит его и заставнт рычажок 2 отклониться вокруг оси 4. Рычажок,соединенный шарнирно с концом рабочегосильфона Л, переместит его в том же направлении. Заключенный в этом сильфоне воздухв результате повышения температуры расширится, удлинит сильфон и срабатывание роизойдет в зада" ных пределах давления, таккак упругость сильфона останегся в иреннихпределах,268528 Составитель И. Ивановскикова Тсхред Л, В. Куклина сдактор ектор Н. А. Митрохи Заказ 3099(5 Тирани 430 ЦНИИПИ Комитета по делам изобретений и о 1 крытий пр Москва, К, Раушская наб д. 4Подписноовете Министров СССР графин, пр, Сапунов Прсдмет изобретения Реле давления, преимущественно для защиты герметичных трансформаторов, содержащее сильфон ь качестве элемента, реагирующего на изменение давления в баке герметичного трансформатора, отличающееся тем, что, с целью стабилизации срабатывания реле в заданных пределах давления при различных температурах окружающей среды, оно содержит дополнительный сильфон, заполненныи жидкостью, свободнь:й конец которого шарнирно связан с основным сильфоном, воздействующим на выходное устройство.
СмотретьЗаявка
1261933
В. С. Бого вленский, Ордена Ленина, ордена Трудового Красного Знамени московский электрозаводВ. В. Куйбышева
МПК / Метки
МПК: H01H 33/34, H01H 71/22
Опубликовано: 01.01.1970
Код ссылки
