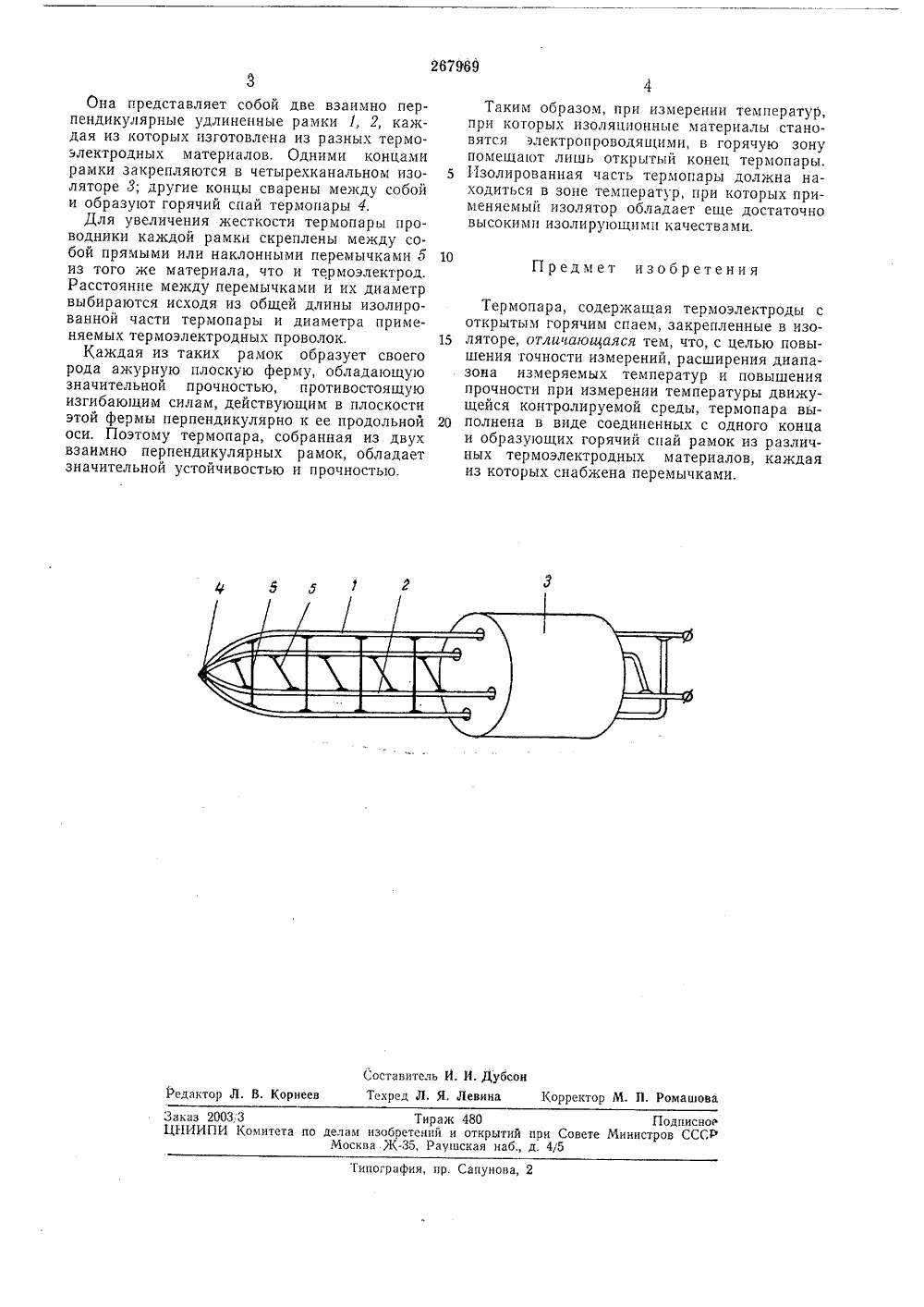

Союз Советских Социалистических РеспубликЗависимое ог авт. свидетельстваЗаявлено 02,Х 1.1968 ЛЪ 1286967/18-10) Кл. 421, 8/02 присоединением заявки011 с риоритет Комитет по деламизобретений и открыт УДК 536.532(08 Опубликовано 02 1 Ч.1970 юллетень13 и Совете Чикист СССРДата опубликования описания 23.И 1,19 Авторыизобретения, И. Гиль,. А. Кюздени, В. И, Дах и Б. И, Стаднык а явите МОПАРА Изобретение относится к области измерительной техники.Одной из основных задач, возникающих при разработке высокотемпературных термопар, является выбор необходимых изоляционных материалов. Для того чтобы влияние этих материалов на результат измерения было минимальным, необходимо, чтобы их электрическое сопротивление при измеряемых температурах было достаточно высоким. Однако при сравнительно высоких температурах (выше 2000 С) это требование трудно или почти невозможно выполнить, так как при этих температурах почти все известные изоляционные материалы становятся проводящими и шунтируют термоэ,д.с. термопар. 1-1 апример, сопротивление широко применяющейся в качестве изоляционного материала термопар окиси алюминия при температуре около 2000 С составляет всего тысячные доли от сопротивления при комнатной температуре, При этом погрешность измерения, обусловленная шунтирующим действием изоляторов, может достигать недопустимо большой величины (десятков и сотен процентов в зависимости от длины термопары и ее диаметра),Это обстоятельство значительно снижает температурный предел применения большинства высокотемпературных термопар, Например, известные термопары на основе вольфрам-рениевых сплавов могут быть применены для измерения температур до 2600 -2800 С при условии обеспечения надежноймеждуэлектродной изоляции, Однако отсут 5 ствие высококачественных изоляционных материалов, которые сохранили бы изоляционные свойства и при высоких температурах, непозволяет применять вольфрам-рениевые термопары до указанных температур, Поэтому10 выпускаемые в настоящее время промышленностью вольфрам-рениевые термопары пригодны для измерения температуры только до1950 в 20"С.Предлагаемая термопара значительно повы 15 шает температурный предел измерений, точность измерений и более прочна.Сущность изобретения заключается в том,что термопара выполнена в виде соединенныхс одного конца и образующих горячий спай20 рамок пз различных термоэлектродных материалов, каждая из которых снабжена перемычками,Конструкция предлагаемой термопарыимеет еще одно преимущество перед конструк 25 цией известных термопар: поскольку. ее термоэлектроды не защищены защитным чехломи не изолированы, то она обладает малойинерционностью.Конструкция предлагаемой термопары по 30 казана на чертеже.267969 10 Предмет изобретения Составитель И. И. ДубсонТекред Л. Я. Левина Корректор М. П. Ромашова Редактор Л. В. Корнеев Заказ 2003,3 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Она представляет собой две взаимно перпендикулярные удлиненные рамки 1, 2, каждая из которых изготовлена из разных термоэлектродных материалов. Одними концами рамки закрепляются в четырехканальном изоляторе 3; другие концы сварены между собой и образуют горячий спай термопары 4.Для увеличения жесткости термопары проводники каждой рамки скреплены между собой прямыми или наклонными перемычками б из того же материала, что и термоэлектрод. Расстояние между перемычками и их диаметр выбираются исходя из общей длины изолированной части термопары и диаметра применяемых термоэлектродных проволок,Каждая из таких рамок образует своего рода ажурную плоскую ферму, обладающую значительной прочностью, противостоящую изгибающим силам, действующим в плоскости этой фермы перпендикулярно к ее продольной оси, Поэтому термопара, собранная из двух взаимно перпендикулярных рамок, обладает значительной устойчивостью и прочностью. Таким образом, при измерении температур,при которых изоляционные материалы становятся электропроводящими, в горячую зонупомещают лишь открытый конец термопары.5 Изолированная часть термопары должна находиться в зоне температур, при которых применяемый изолятор обладает еще достаточновысокими изолирующими качествами,Термопара, содержащая термоэлектроды соткрытым горячим спаем, закрепленные в изо ляторе, отличающаяся тем, что, с целью повышения точности измерений, расширения диапазона измеряемых температур и повышения прочности при измерении температуры движущейся контролируемой среды, термопара вы полнена в виде соединенных с одного концаи образующих горячий спай рамок из различных термоэлектродных материалов, каждая из которых снабжена перемычками.
