Устройство для контроля базы аналоговой вычислительной модели
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

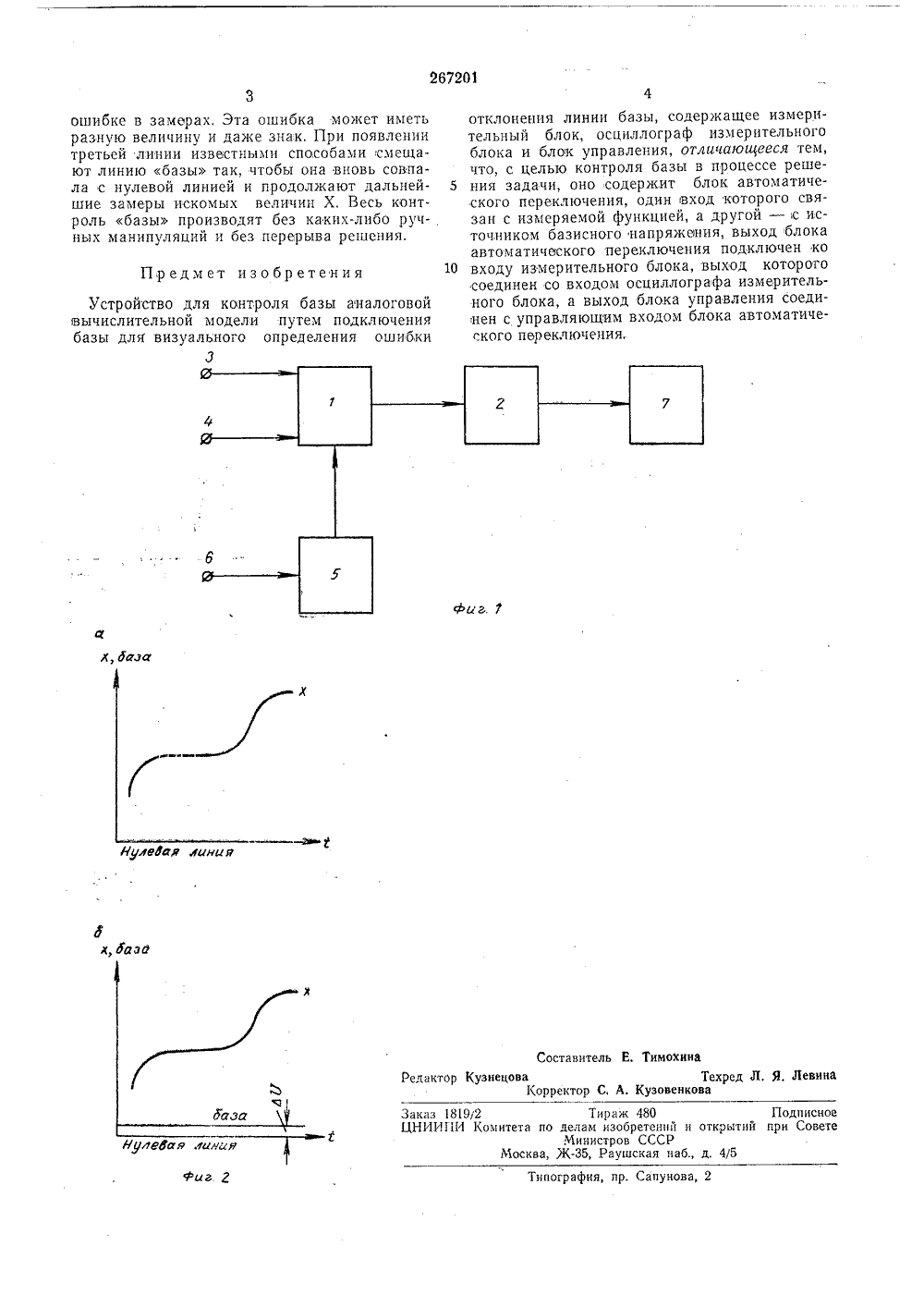

26720 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соаэ Советскик Социалистическик Республик/48 1 риоритетОпубликовано 01 1 Ч. Комитет по дела изобретений н открытипри Совете МинистровСССР ДК 681 333(088 8) 70. Бюллетень1 бликования описания 14.Ч 11.19 та Авторы зоб ретен оезкаЯ техничестчЗИтека МЬФ ан и А. Ф, Троцен Л. Заявите СТРОЙСТВО ДЛЯ КОНТРОЛЯ БАЗЫ АНАЛОГОВОЙ ВЫЧИСЛИТЕЛЬНОЙ МОДЕЛИа предлагасциллограм Изобретение относится к аналоговой вычислительной технике.Известные устройства для контроля базыаналоговой вычислительной модели путем подключения базы для визуального определенияошибки отклонения линии базы, содержащиеизмерительный блок, осциллограф измерительного блока и блок управления, конструктивно сложны и процесс исследований на нихтр удоем о,к. 10Предлагаемое устройство отличается тем,что оно содержит блок автоматического переключения, один вход которого связан с измеряемой функцией, а другой - с источникомбазисного напряжения,:выход блока автоматического переключения подключен ко входуизмерительного блока, выход которого соединен со входом осциллографа измерительногоблока, а выход блока управления соединен суправляющим входом блока автоматического 2пререключения,Это позволяет контролировать базу в про цессе . решения задачи.На фиг,1 изображена блокчсхемемого устройства;:на фиг. 2 - омы измерительното устройства.Устройство содержит блок 1 автоматического переключения, переключающий вход измерительного блока 2 на зажим .т измеряемойфункции Х или зажим 4 базисного напряже ния 100%, блок 5 управления, приводимый в действие импульсами периодизации на входеИзмерительный блок 2 получает периодически от блока автоматического переключения то Х, то базисное натвряжение, и поэтому на осциллографе 7 измерительного устройства кроме обычно имеющихся кривой Х и нулевой линии (см. фиг. 2,а) появляется третья линия база (см. фиг. 2,б).Работа устройства заключается в следующем.В момент включения блока 1 на искомую функцию Х на экране осциллографа 7 появляется кривая Х и задержавшееся изображение нулевой линии. После поступления соответствующего импульса, периодизации вход измерительного блока 2 переключают с функции Х на базисное напряжение. Так как периодизация происходит достаточно быстро (не менее 20 - 25 раз в секунду) на экране осциллографа наблюдают одновременно искомую функцию Х, нулевую линию и линию базисного напряжения. При этом если базисное напряжение остается в норме, то линия базы совпадает с нулевой линией, и на экране осциллографа видно две кривые (Х и ноль). Если же базисное натвряжение изменилось, то на экра,не осциллографа появляется третья линия, отстоящая от нулевой на расстояние, равное267201 ошибке в замерах, Эта ошибка может иметь разную величину и даже знак, При появлении третьей линии известными способами смещают линию базы так, чтобы она вновь совпала с нулевой линией и продолжают дальнейшие замеры искомых величин Х. Весь контроль базы производят без каких-либо ручных манипуляций и без перерыва решения. Устройство для контроля базы аналоговой вычислительной модели путем подключения базы для визуального определения ошибки7 х,Ю Нулевая лини Составитель Е. ТимохинаРедактор Кузнецова Техред Л, Я, ЛеКорректор С. А, Кузовенкова Заказ 18192 Тираж 480 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совет Министров СССРТипография, пр. Сапунова,Предмет изобретения отклонения линии базы, содержащее измерительный блок, осциллограф измерительного блока и блок управления, отличающееся тем, что, с целью контроля базы в процессе реше ния задачи, оно содержит блок автоматического переключения, один вход которого связан с измеряемой функцией, а другой - с источником базисного напряжения, выход блока автоматического переключения подключен ко 10 входу измерительного блока, выход которотосоединен со входом осциллографа измерительного блока, а выход блока управления соединен с управляющим входом блока автоматического переключения,осква, Ж, Раушская наб д. 4/52
СмотретьЗаявка
1321063
Л. Г. Коган, А. Ф. Троцёнко, оесоюзн тентно техническжЯ бибд ртека МБА
МПК / Метки
МПК: G06G 7/48
Метки: аналоговой, базы, вычислительной, модели
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-267201-ustrojjstvo-dlya-kontrolya-bazy-analogovojj-vychislitelnojj-modeli.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для контроля базы аналоговой вычислительной модели</a>
