Способ предотвращения проникновения воздуха в бункерную галерею
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 262306
Авторы: Всесоюзный, Котлер
Текст

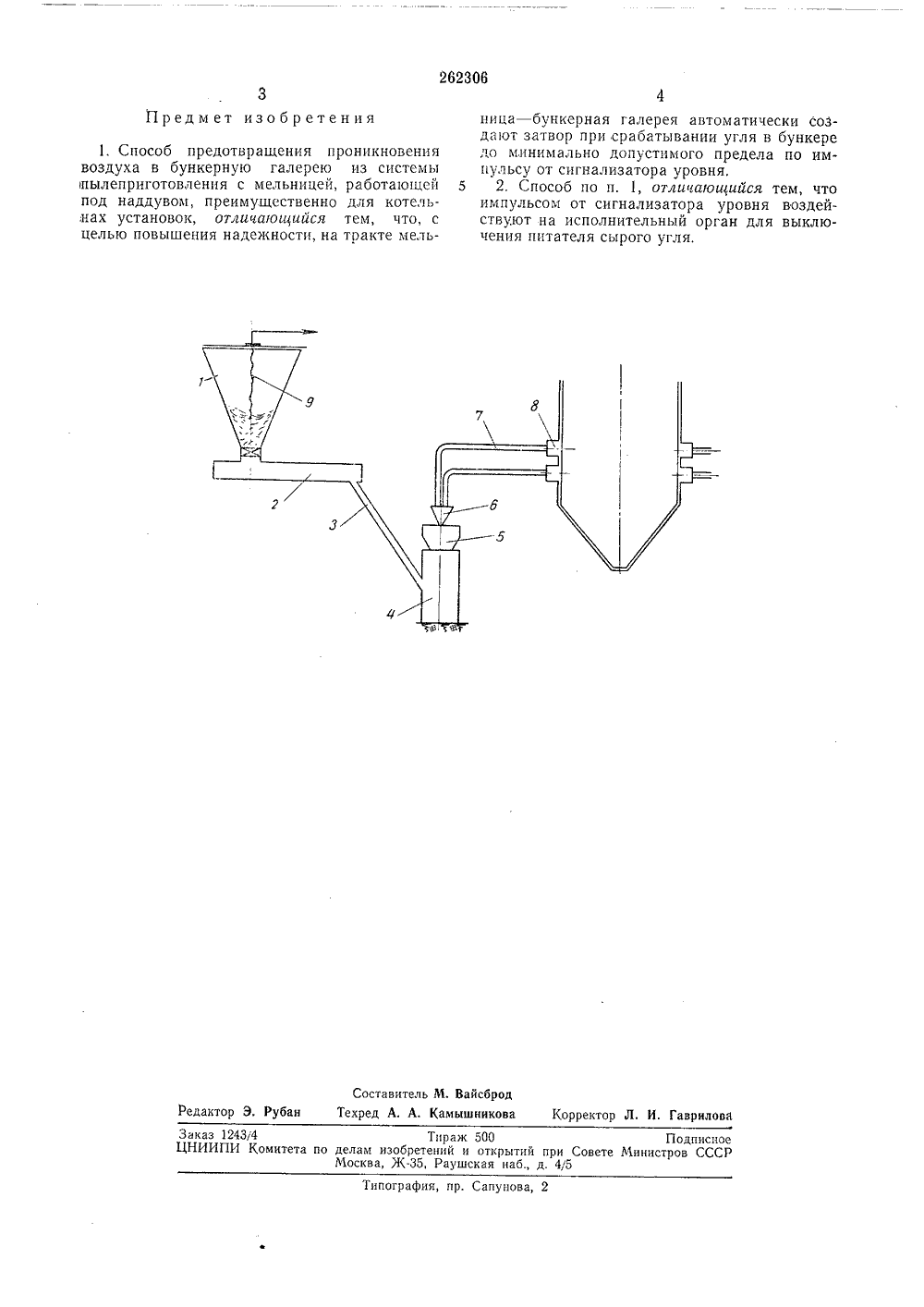

262306 О П И С А Н И Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических РесстбликЗависимое от авт, свидетельсгва М аявлено 03.1 Ч.1967 ( 1146510/24 присоединением заявки М л. 241, 1 Комитет оо деламизобретений и открцтипри Совете МинистреСССР МПК Г 23 с Приоритет Опубликовано 26.1.1970. Бюллетень М Дата опубликования описания 27 Л,197 1,К 662,87:662.933(088.8 Авторизобретения В. Р. Котлер: : .п т фу сесоюзный ордена Трудового Красного Знамени теплотехничес научно-исследовательский институт им. Ф. Э. Дзержинского.Заявител ПОСОБ ПРЕДОТВРАЩЕНИЯ ПРОНИКНОВЕНИЯ ВОЗДУ В БУНКЕРНУЮ ГАЛЕРЕЮПри Выклю угля на щите звуковая и св щая на необ бункера 1 углКроме того пульса от си тического вк, щего бункера чении привода питат машиниста должна етовая сигнализаци ходимость срочного ем., возмож,но игнализатора ур чючения уструглем. ля 2 сырого рабатыватьуказываю- заполнения ование имдля автома- загружаюИзобретение относится к способам предотвращения проникновения воздуха в бункерную галерею из системы пылеприготовления с мельницей, работающей под наддувом, и может быть применено для котельных установок 5 тепловых электрических станций,Известны способы предотвращения проникновения воздуха в бункерную галерею при опорожнении бункера сырого угля, заключающиеся в том, что на течке сырого угля до 10 мельницы устанавливают механические затворы типа МИГАЛКА.Эти затворы ненадежны в работе вследствие того, что в рабочем положении они не препятствуют проникновению воздуха из мельницы 15 в питатель сырого угля, При опорожнении бункера еще до закрытия мигалок воздух проходит в бункерную галерею.Это приводит к ухудшению условий работы персонала, обслуживающего топливоподачу, и 20 к появлению опасности взрыва, так как топлива, размалываемые в молотковых мельницах, как правило, взрывоопасны.Целью предложенного способа является повышение надежности защиты бункерной гале реи от проникновения воздуха из системы пылеприготовления. Это достигается тем, что на тракте мельница в бункерн галерея автоматически создают затвор при срабатывании угля в бункере до минимально допустимого 30 предела по импульсу от сигнализатора уровня топлива в бункере.На чертеже показана схема одного из возможных вариантов осуществления предложенного способа.Из бункера 1 сырого угля скребковым питателем 2 топливо подается по течке 3 в молотковую мельницу 4, Из мельницы аэро- смесь через сепаратор 5, делитель 6 пыли и пылепровод 7 поступает к горелкам 8. Сигнализатор минимального уровня в бункере 1 сырого угля может быть выполнен, например, по принципу размыкания цепи слабого тока при исчезновении контакта между углем и тросом 9, подвешенным на изоляторе к верхнему перекрытию бункера 1. Поступающий от сигнализатора импульс воздействует на исполнительный орган, останавливающий питатель 2 сырого угля для образования затвора оставшимся в бункере 1 объемом угля,262306 Пред м ет изобретения Составитель М. ВайсбродРедактор Э. Рубан Техред А. А. Камышникова Корректор Л, И. Гаврилова Заказ 1243/4 Тираж 500 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 1, Способ предотвращения проникновения воздуха в бункерную галерею из системы пылеприготовления с мельницей, работающей под наддувом, преимущественно для котель,нах установок, отличающийся тем, что, с целью повышения надежности, на тракте мельница - бункерная галерея автоматически создают затвор при срабатывании угля в бункере до минимально допустимого предела по импульсу от сигнализатора уровня.5 2. Способ по п. 1, отличающийся тем, чтоимпульсом от сигнализатора уровня воздействуют на исполнительный орган для выключения питателя сырого угля.
