Способ измерения линейных размеров изделий с использованием антенных датчиков

Номер патента: 261707

Автор: Феофилов

ZIP архив

Текст

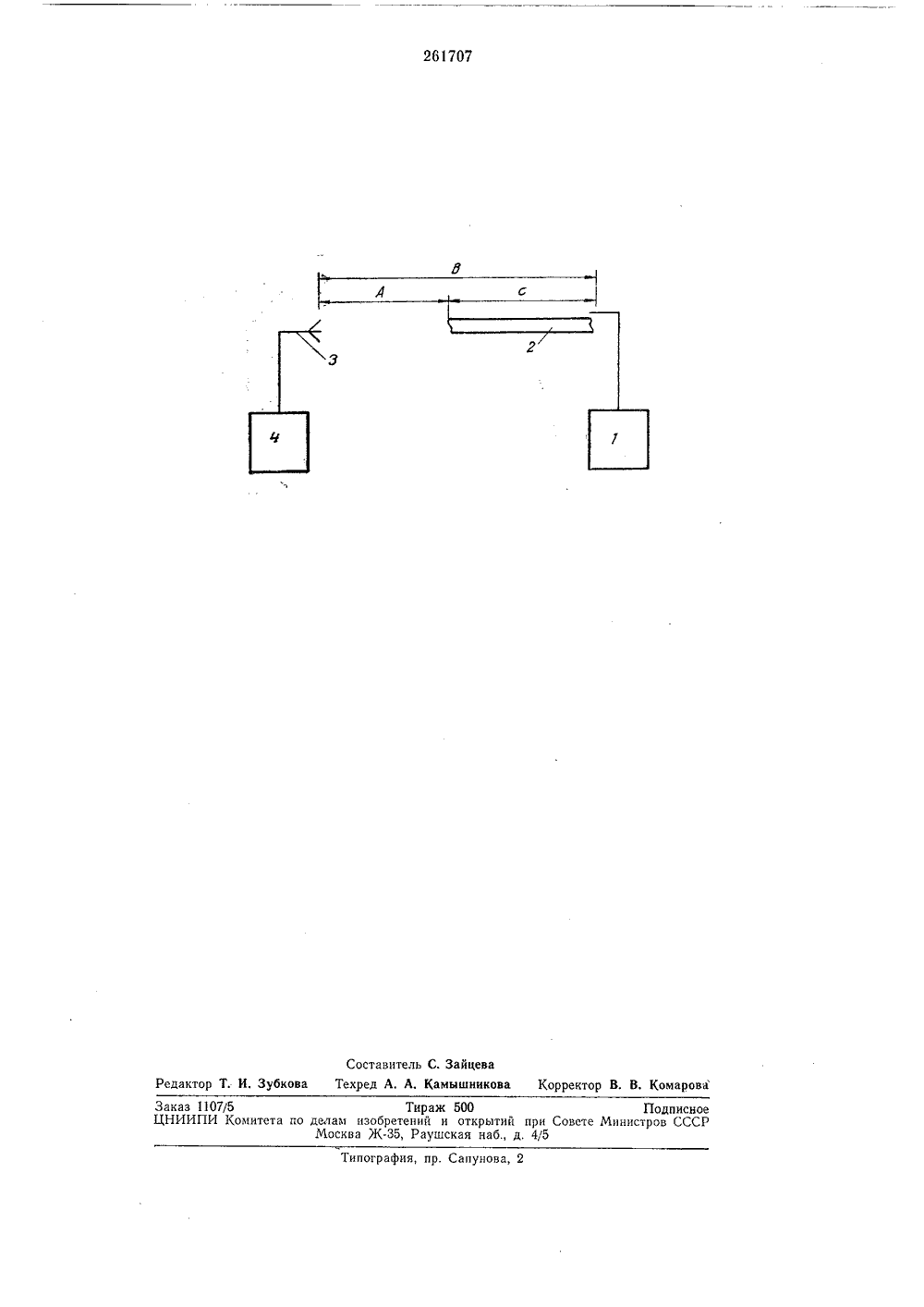

261707 Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваявлено 09.Х 11,1968 ( 1288867/25-28 с присоединением заявкиомитет по делам риоритет изобретении и открытии при Совете Министров СССР. Феофилов СПОСОБ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ РАЗМЕРОВ ИЗДЕЛИЙ С ИСПОЛЬЗОВАНИЕМ АНТЕННЪХ ДАТЧИКОВактные способы измерения ов с использованием антенбретен редм ет Способ измерения лилий с использованием аличающийся тем, что, сности измерения, кониспользуют как антеннодлинеизделия судят пмежду антенной радиоредатчиком и расстоянидиоприемника и свободпропорционального сигприемника. неиных размеров издентенных датчиков, отцелью повышения точтролируемое изделие у радиопередатчика, а о разности расстояний приемника и радиопея между антенной раным концом изделия, налу на входе радиоИзвестны контлинейных размерных датчиков.По предлагаемому способу контролируемое изделие используют как антенну, а о длине изделия, судят по разности расстояний между антенной радиоприемника и радиопередатчиком и расстояния между антенной радиоприемника и свободным концом изделия, пропорционального сигналу на входе радиоприемника. Это повышает точность измерения за счет отсутствия контактирующих элементов.На чертеже изображена схема устройства для осуществления предлагаемого способа,Спосоо измерения линейных размеров металлических изделий заключается в следующем.Модулированные высокочастотные колебания радиопередатчика 1 излучаются антенной 2, которой является контролируемое изделие, например труба. Электромагнитные колебания принимаются антенной 3 радиоприемника 4. Величина принимаемого сигнала определяется расстоянием А между антеннами 2 и 3.Градуируя амплитуду выходного сигнала в единицах длины и производя вычитание полу ченного значения из постоянной величинь расстояния В между антенной 3 и радиопере датчиком, определяют длину С изделия.Составитель С. ЗайцеваРедактор Т. И. Зубкова Техред А, А. Камышникова Корректор В, В, КомароваЗаказ 1107/5 Тираж 500 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2

Смотреть

Заявка

1288867

Г. П. Феофилов

МПК / Метки

МПК: G01B 15/00

Метки: антенных, датчиков, использованием, линейных, размеров

Опубликовано: 01.01.1970
