Формирователь импульсов

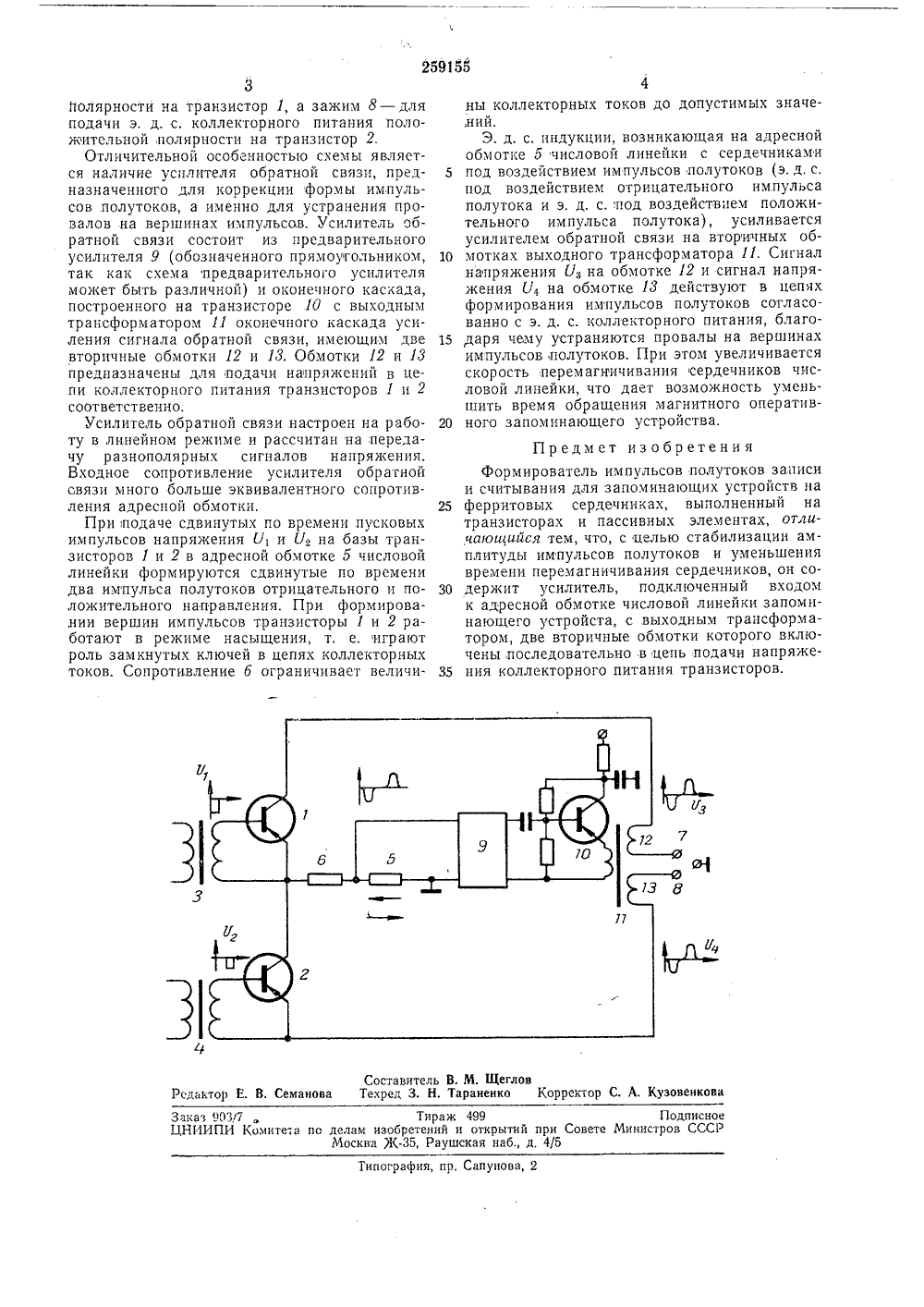

Союз Советокию Социалистическиа РеспубликЗависимое от авт, свидетельства-Заявлено 10.Х 1,1967 (ЛЪ 1195213118-24)с присоединением заявки-Приоритет хл. 21 а 1, 37/02 1 ПК С 11 Котвитет по пела обретеиий и открытри Совете МиииотроСССР 81,327.02 (088,8 публиковано 12,Х 1.1969, Бюллетень2за 1970 ата опубликования описания 28.11.1970 вторзобретения Кл ев Заявител РМИРОВАТЕЛЬ ИМПУЛЬСО 2 ращения опер я к ооланики. Оно оператив) матричечниках с Эти усттель импульсов ия содержит усим к адресной обвыходным трансоомоткп которого цепь подачи натания трапзпстох цифр Предлагаемое устройство относитс сти электронной вычислительной тех может быть применено в магнитных ных запоминающих устройствах (ЗУ ного типа на ферромагнитных серд прямоугольной петлей гистерезиса. ройства входят в состав электроннь вых вычислительных машин. Известен транзисторный усилитель-формирователь импульсов полутоков записи и считывания, подключаемый к адресной обмотке магнитного куба с координатой Х или У. Транзистор подобного усилителя-формирователя во время формирования вершины импульса полутока обычно работает в режиме насыщения,При теремагничивании выбранных по координатам Х и У сердечников числовой линейки (ячейки памяти) совпадающими по времечи выходными импульсами полутоков двух усилителей-формирователей в адресной обмотке возникает противо-э, д, с. индукции; Она приводит к уменьшению мгновенных значений тока на вершине импульса (т. е. появлению провала на вершине импульса), а следовательно, к увеличению времени перемагничивания сердечников числовой линейки (в особенности при одновременном перемагничивании большого количества сердечников), т. е. к соответствующему увеличению временитивного ЗУ.Описываемый форм провполутоков записи и считывалитель, подключенный входомотке числовой линейки 34,форматором, две вторичныевключены последовательнопряженпя коллекторного п Ю ров.Это стабилизирует амплитуду импульсовполутоков и уменьшает время перемагничизания сердечников.На чертеже изображена схема оппсываемо го устройства.На транзисторах 1 и 2 собран основнойоконечный усли тель-формирователь импульсовв полутоков, который состоит пз двух плеч.Плечо формирования импульсов отрицатель ного полутока построео на транзисторе 1 ивыходном трансформаторе 3, а плечо формирования импульса положительного полутока - на транзисторе 2 и входном трансформаторе 4. Оба плеча подключены к общей на грузке, которая представляет собой адреснуюобмотку 5 числовой линейки по координате Х плп У. Сопротивление б служит для ограничеколлекторны:; тоовров 1 и 2. Зажим 7 предназначен для подачи ЗО э. д, с. коллекторного питания отрицательноЙ259155 Составитель В. М, Щеглованова Техред 3. Н. Тараненко Корректор С. А, Кузовенкова дактор Е Заказ 9037 Тираж 499 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж-З 5, Раушская наб., д, 4/5 пография, пр, Сапунова,3йолярности на транзистор 1, а зажим 8 - для подачи э. д. с. коллекторного питания положительной,полярности на транзистор 2,Отличительной особенностью схемы является наличие усилителя обратной связи, предназначенного для коррекции формы импульсов полутоков, а именно для устранения провалов на вершинах импульсов. Усилитель обратной связи состоит из предварительного усилителя 9 (обозначенного прямоугольником, так как схема предварительного усилителя может быть различной) и оконечного каскада, построенного на транзисторе 1 й с выходным трансформатором 11 оконечного каскада усиления сигнала обратной связи, имеющим две вторичные обмотки 12 и 13. Обмотки 12 и 13 предназначены для подачи напряжений в цепи коллекторного питания транзисторов 1 и 2 соответственно.Усилитель обратной связи настроен на работу в линейном режиме и рассчитан на передачу разнополярных сигналов напряжения. Входное сопротивление усилителя обратной связи много больше эквивалентного сопротпвления адресной обмотки,При:подаче сдвинутых по времени пусковых импульсов напряжения У 1 и сув на базы транзисторов 1 и 2 в адресной обмотке 5 числовой линейки формируются сдвинутые по времени два импульса полутоков отрицательного и положительного направления. При формировании вершин импульсов транзисторы 1 и 2 работают в режиме насыщения, т. е. играют роль замкнутых ключей в цепях коллекторных токов. Сопротивление б ограничивает величины коллекторных токов до допустимых значе,ний.Э, д. с. индукции, возникающая на адреснойобмотке б числовой линейки с сердечниками 5 под воздействием импульсов:полутоков (э. д. с,под воздействием отрицательного импульса полутока и э, д. с. под воздействием положительного импульса полутока), усиливается усилителем обратной связи на вторичных об мотках выходного трансформатора 11. Сигналнапряжения с 1 а на обмотке 12 и сигнал напряжения У 4 на обмотке 13 действуют в цепях формирования импульсов полутоков согласованно с э. д. с. коллекторного питания, благо даря чему устраняются провалы на вершинахимпульсов полутоков. При этом увеличивается скорость перемагничивания сердечников числовой линейки, что дает возможность уменьшить время обращения магнитного оператив ного запоминающего устройства. Предмет изобретенияФормирователь импульсов полутоков записии считывания для запоминающих устройств на 25 ферритовых сердечниках, выполненный натранзисторах и пассивных элементах, отли,чающийся тем, что, с целью стабилизации амплитуды импульсов полутоков и уменьшения времени перемагничивания сердечников, он со держит усилитель, подключенный входомк адресной обмотке числовой линейки запоминающего устройста, с выходным трансформатором, две вторичные обмотки которого включены последовательно в цепь подачи напряже ния коллекторного питания транзисторов.
