Датчик для измерения усилийп hateht. ffo-

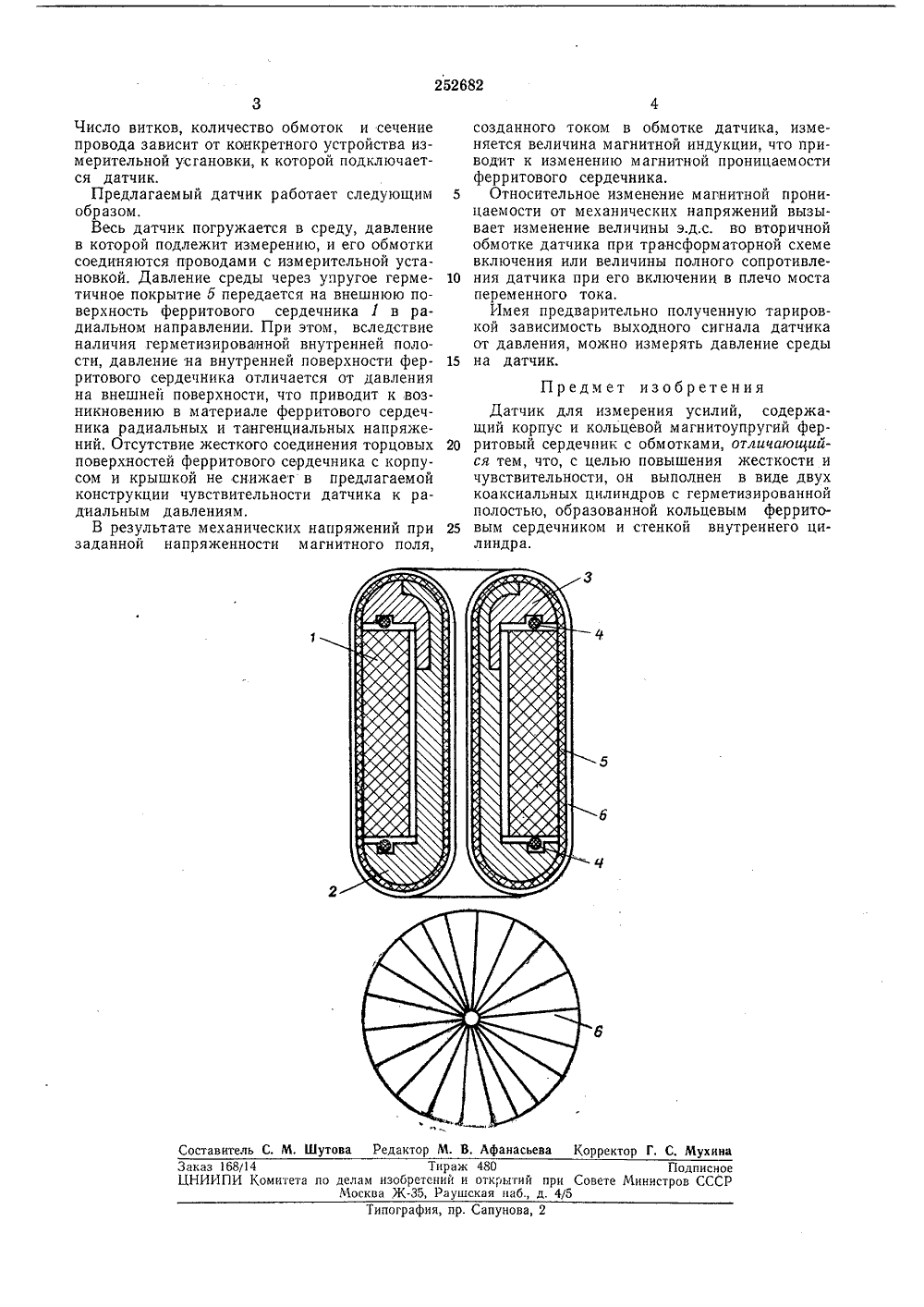

252682 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 05.Ч.1968 ( 1240473/18-10)с присоединением заявкиКл, 421 с, 7 Комитет по деламизобретений и открытипри Совете МинистровСССР МПК С 01 е иоритет К 531.781(088,8 Опубликовано 22.Х.1969. БюллетеньДата опубликования описания 9.11,1970 АвторыизобретенияЗаявитель А. Л. Видовский и А, И, БулатовКраснодарский филиал Всесоюзного научно-исследовательскогопроектно-конструкторского института комплексной автомнф "иг " Ри азовои п омышленност е тянои ф 1.ИОЗНАЯ ОАТЕНТН 0- ТЕХНИЧЕСКдд ЫБЛИОТЕЙд ТЧИК ДЛЯ ИЗМЕРЕНИЯ УСИЛИ Изобретение относится к измерительной технике.Известны датчики для измерения усилий, содержащие корпус и ферритовый сердечник с обмотками и обладающие невысокой чувствительностью и жесткостью.Для повышения чувствительности и жесткости датчик выполняют в виде двух коаксиальных цилиндров с герметизированной полостью, образованной кольцевым ферритовым сердеч ником и стенкой внутреннего цилиндра. На чертеже представлен предлагаемый датчик для измерения усилий.Он содержит ферритовый сердечник 1, представляющий собой цилиндрическую трубу из феррита с отрицательной магнитострикцией и большим проявлением магнитоупругого эффекта, например, из никель-цинкового или марганец-цинкового феррита с начальной магнитной проницаемостью 1000; корпус 2, представляю. щий собой цилиндрическую фигурную трубу из немагнитной сгали, и крышку 3, круглую в плане, с центральным отверстием и выступом в форме цилиндрической трубы, также изготовленной из немагнитной стали.11 а плоских поверхностях корпуса и крышки, обрагценных к ферритовому сердечнику, имеются кольцевые канавки определенных размеров, в которые уложены кольцевые уплотнения 4, выполненные в виде уплотнительных резиновых колец, круглых в сечении.Упругое герметичное покрытие 5 образовано резиной с последующей вулканизацией или 5 любым газонепроницаемым эластичным материалом.Ферритовый сердечник 1 коаксиально надетна корпус 2, наружный диаметр цилиндрической части которого меньше внутреннего диа метра ферритового сердечника.Верхний конец корпуса развальцован такимобразом, что выступ в форме цилиндрической трубы на крышке 3 упирается в уступ корпуса 2, сжимая при этом кольцевые уплотнения 15 4 и герметизируя кольцевую полость, образуемую внутренней поверхностью ферритового сердечника и внешней цилиндрической поверхностью корпуса. Щель между развальцованным краем корпуса и крышкой залита клеем 20 БФили запаяна для полной герметизациивнутренней полости датчика.Вся поверхность собранного таким образомдатчика покрыта упругим герметичным покрытием.25 В конструкции, рассчитанной на предел100 кгс/см-, покрытие осуществляется простым погружением в нитроэмаль. Поверх упругого покрытия путем продевания через центральное отверстие корпуса наложены обмотки б дат- ЗО чика, выполненные из обмоточного провода,252682 ректор Г, С. Мухин оставитель С. М, Шутова актор М. анасье Заказ 168(14 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретсний и открытий при Совете Министров СССР Москва Ж, Раушская наб д. 4/5 Т 2ипография, пр. Сапунова,Число витков, количество обмоток и сечение провода зависит от конкретного устройства измерительной усгановки, к которой подключается датчик.Предлагаемый датчик работает следующим образом.Весь датчик погружается в среду, давление в которой подлежит измерению, и его обмотки соединяются проводами с измерительной установкой. Давление среды через упругое герметичное покрытие 5 передается на внешнюю поверхность ферритового сердечника 1 в радиальном направлении. При этом, вследствие наличия герметизированной внутренней полости, давление на внутренней поверхности ферритового сердечника отличается от давления на внешней поверхности, что приводит к возникновению в материале ферритового сердечника радиальных и тангенциальных напряжений. Отсутствие жесткого соединения торцовых поверхностей ферритового сердечника с корпусом и крышкой не снижает в предлагаемой конструкции чувствительности датчика к радиальным давлениям.В результате механических напряжений при заданной напряженности магнитного поля,созданного током в обмотке датчика, изменяется величина магнитной индукции, что приводит к изменению магнитной проницаемостиферритового сердечника,5 Относительное изменение магнитной проницаемости от механических напряжений вызывает изменение величины э.д.с. во вторичнойобмотке датчика при трансформаторной схемевключения или величины полного сопротивле 10 ния датчика при его включении в плечо мостапеременного тока,Имея предварительно полученную тарировкой зависимость выходного сигнала датчикаот давления, можно измерять давление среды15 на датчик. Предмет изобретенияДатчик для измерения усилий, содержащий корпус и кольцевой магнитоупругий фер ритовый сердечник с обмотками, отличающийся тем, что, с целью повышения жесткости и чувствительности, он выполнен в виде двух коаксиальных цилиндров с герметизированной полостью, образованной кольцевым феррито вым сердечником и стенкой внутреннего цилиндра.
