Преобразователь числа оборотов вала в числоимпульсный код

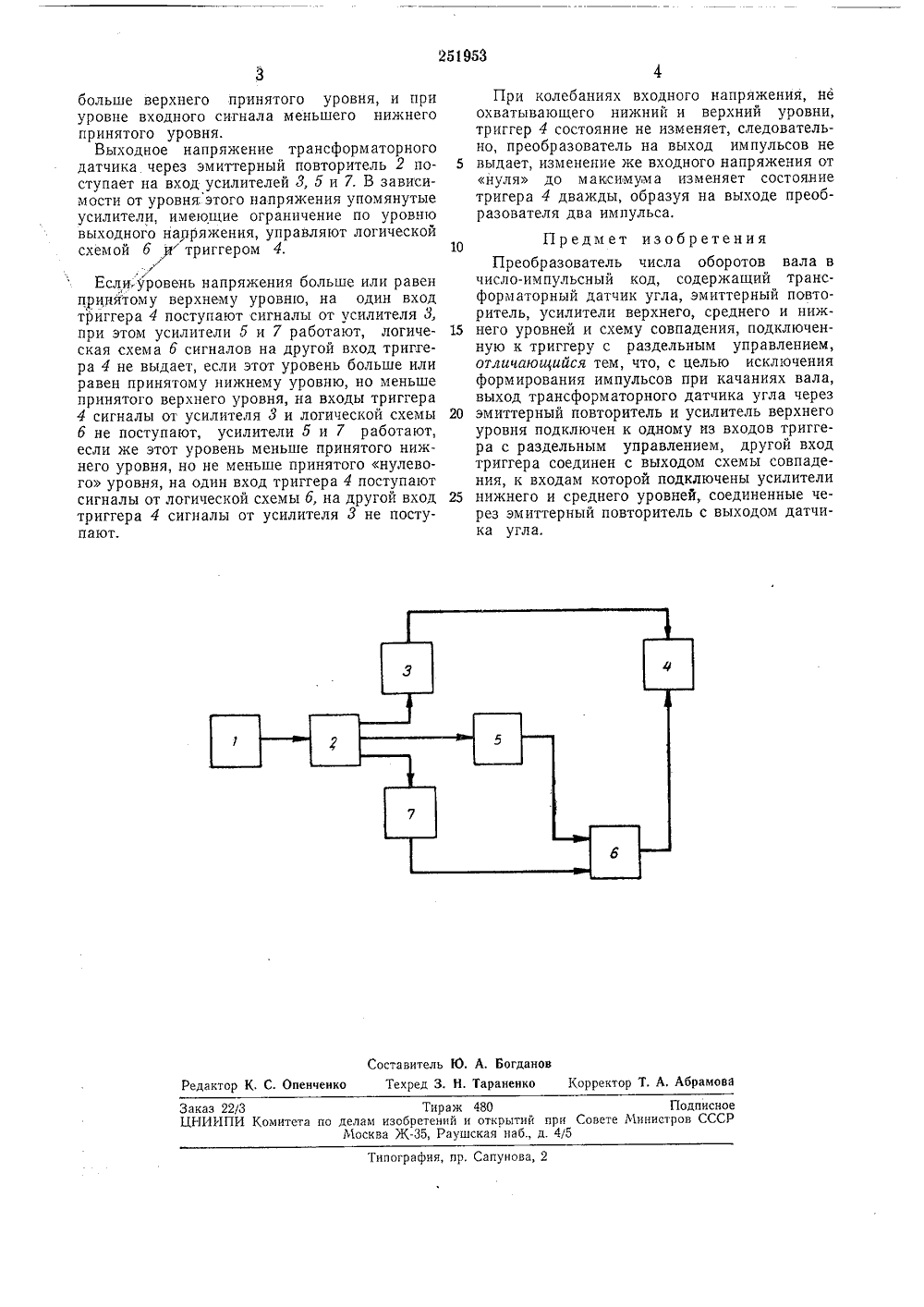

ОПЙСАНИЕ 2 И 953ЙЗОБРЕТЕНЙЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических Республикависимое от авт. свидетельствааявлено 29 Л 11,1968 ( 1229907/18-24) 42 тпк, 3/00 присоединением заявки Ю Комитет по аелам аобретеиий и открытий при Совете Министров СССРПК О 061 юрите 69, Бюллетень2 681,34 (088,8 ликовано ата опубликования описания 30.1,197 Авторизобретен К. Э. Эфендиевециальное конструкторское бюро Нефтехимприбор Заявител ПРЕОБРАЗОВАТЕЛЬ ЧИСЛА ОБОРОТОВ ВАЛА В ЧИСЛОИМПУЛЪСНЫЙ КОД15 5, вНастоящее изобретение относится к области автоматики и вычислительной техники, а именно к устройствам, преобразующим число оборотов вала в число-импульсный код.Известны преобразователи числа оборотов вала в число-импульсный код, содержащие трансформаторный датчик угла, эмиттерный повторитель, усилители верхнего, среднего и нижнего уровней и схему совпадения, подключенную к триггеру с раздельным управлением.Недостатком указанных преобразователей является формирование импульсов при качаниях вала преобразователя.Для устранения этого недостатка в предлагаемом устройстве выход трансформаторного датчика угла через эмиттерный повторитель и усилитель подключен к одному из входов триггера с раздельным управлением, другой вход триггера соединен с выходом схемы совпадения, к входам которой подключены усилители нижнего и среднего уровней, соединенные через эмиттерный повторитель с выходом датчика угла.На чертеже дана блок-схема устройства.Преобразование угла поворота вала в последовательность сигналов производится трансформаторным датчиком 1. Сигнал на выходе трансформаторного датчика при вращении вала датчика характеризуется изменениями выходного напряжения от нуля до максимума.Выход датчика угла через эмиттерный повторитель 2 подключен к усилителю 3 верхне го уровня сигнала, предназначенному для управления триггером 4 с раздельным управлением, при уровне сигнала на входе усилителя 3, равного принятому верхнему уровню или большему.10 Усилитель 5 нижнего уровня сигнала предназначен для подготовки цепи управления триггера 4 посредством логической схемы б совпадения при отсутствии на входе усилителя 5 сигналов, равных принятому нижнему уровню сигнала или больше него,Усилитель 7 нулевого уровня сигналапредназначен для управления триггером 4 посредством логической схемы б совпадения при отсутствии сигнала на входе усилителя 20 большего принятого нижнего уровня или раного ему.Логическая схема б совпадения предназначена для управления триггером 4 при отсутствии сигнала, большего или равного принятому 25 нижнему уровню на входе усилителя 5, и наличии сигнала на входе усилителя 7.Триггер 4 с раздельным управлением предназначен для получения импульса на выходе преобразователя при достижении величины 30 входного сигнала уровня, который равен илиаказ 22/3 Тираж 480 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2 больше верхнего принятого уровня, и при уровне входного сигнала меньшего нижнего принятого уровня.Выходное напряжение трансформаторного датчика через эмиттерный повторитель 2 поступает на вход усилителей 3, 5 и 7. В зависимости от уровня. этого напряжения упомянутые усилители, имеющие ограничение по уровню выходного напряжения, управляют логической схемой б у триггером 4.юЕсли-уровень напряжения больше или равен принятому верхнему уровню, на один вход триггера 4 поступают сигналы от усилителя 3, при этом усилители б и 7 работают, логическая схема 6 сигналов на другой вход триггера 4 не выдает, если этот уровень больше или равен принятому нижнему уровню, но меньше принятого верхнего уровня, на входы триггера 4 сигналы от усилителя 3 и логической схемы б не поступают, усилители 5 и 7 работают, если же этот уровень меньше принятого нижнего уровня, но не меньше принятого нулевого уровня, на один вход триггера 4 поступают сигналы от логической схемы б, на другой вход триггера 4 сигналы от усилителя 3 не поступают. При колебаниях входного напряжения, неохватывающего нижний и верхний уровни,триггер 4 состояние не изменяет, следовательно, преобразователь на выход импульсов не5 выдает, изменение же входного напряжения отнуля до максимума изменяет состояниетригера 4 дважды, образуя на выходе преобразователя два импульса,10Предмет изобретенияПреобразователь числа оборотов вала вчисло-импульсный код, содержащий трансформаторный датчик угла, эмиттерный повторитель, усилители верхнего, среднего и ниж него уровней и схему совпадения, подключенную к триггеру с раздельным управлением, отличающийся тем, что, с целью исключения формирования импульсов при качаниях вала, выход трансформаторного датчика угла через 20 эмиттерный повторитель и усилитель верхнегоуровня подключен к одному из входов триггера с раздельным управлением, другой вход триггера соединен с выходом схемы совпадения, к входам которой подключены усилители 25 нижнего и среднего уровней, соединенные через эмиттерный повторитель с выходом датчика угла.
