Установка для уплотнения материала в таре при помощи вибрации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

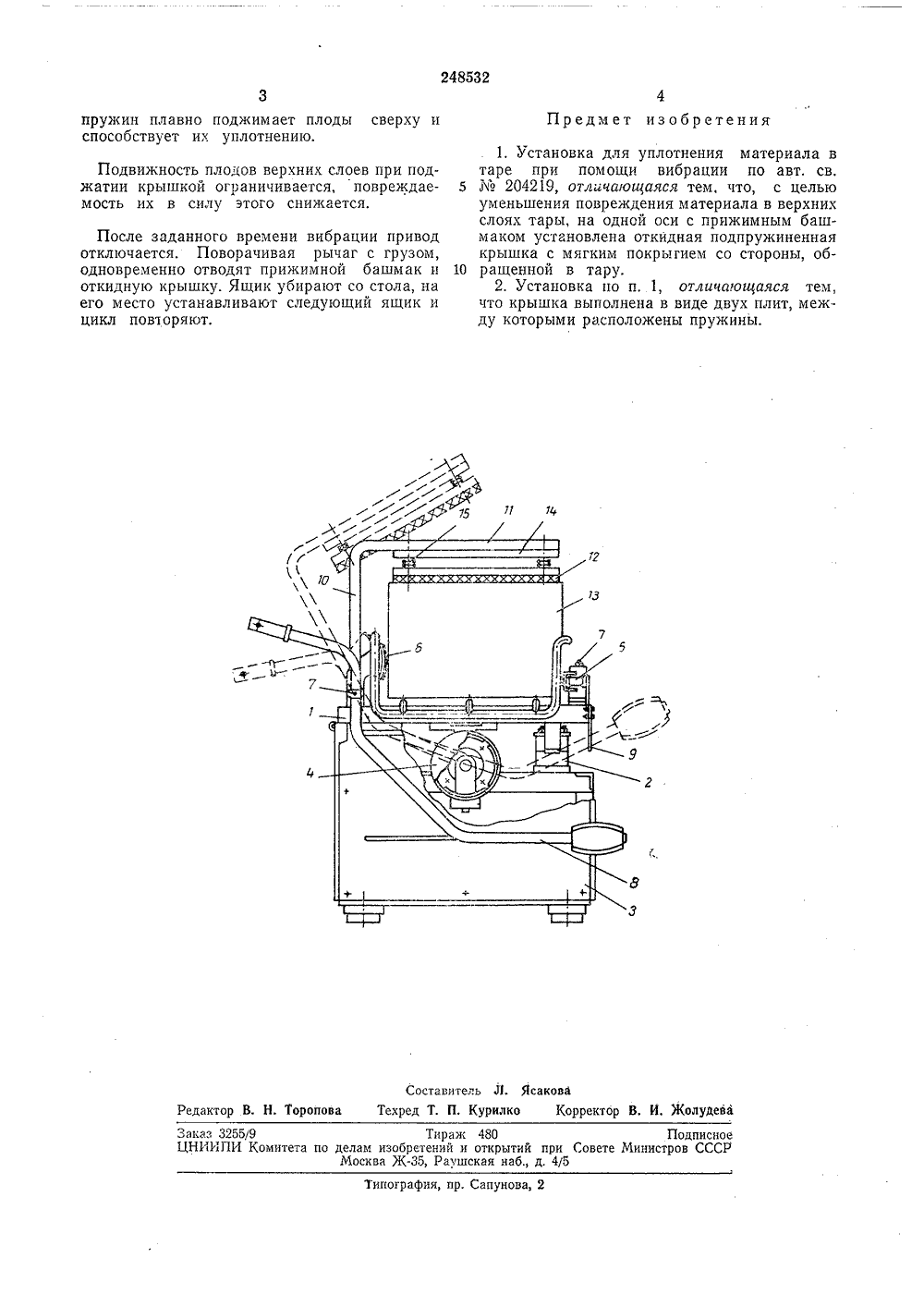

Сента Советски Соцналистичесхит Ресоублин.; г1 Ь 11 5;1 К 0 Тт,11 ,ависимое от авт, свидетельства204219аявлено 29 ЛЧ,1968 ( 1239596/30-15) л,81 а,3 МПК В 65 с 1УДК 621.798.3 (088,8) Приоритет Комитет аоорвтвни ори Совете Сйелаиотирьти бликовано 10,Ч.1969. Бюллетень2 инистра Дата опубликования описания 10.Х 11.19 вторызобретения Л енко, И, М. БРУ о и М. В. Цици А Я Моисов ательский институт садовоспециальное конструкторскработ в садах и виноград вабюроах аявите м УПЛОТНЕНИЯ МАТЕРИАЛА В ТАРПОМОЩИ ВИБРАЦИИ УСТАНОВКА жный стол 2 и закрепл е 3 прикреплен мас4, приводящий в еприсоединением заявкиЧетвертаков, С, ф. Бров В, И, Лещенк союзный научно-исследов В, Мичурина и Головное машинам для механизациИзобретение относится к установкам дляуплотнения материала, например плодов, предназначенных для перевозки в таре, при помощи вибрации.Известна установка, включающая стол, приводимый в вибрацию, на который устанавливают заполненную плодами тару.В основном авт. св.204219 описана такаяустановка, состоящая из стола на амортизаторах, снабженного вибратором. По краям на 1противоположных сторонах стола шарнирноукреплены прижимной и упорный башмаки.оси шарниров которых взаимно перпендикулярны, На оси прижимного башмака укрепленрычаг с грузом.1Однако при уплотнении плодов в таре припомощи вибрации верхний слой плодов в рзультате колебаний перемещается и повреждается от соударений друг с другом,Цель изобретения - уменьшить повреждение материала (плодов) в верхних слоях тары,Это достигается тем, что на одной оси с прижимным башмаком установлена откидная подпружиненная крышка с мягким покрытием состороны, обращенной в тару. Крышка имеет 2две плиты, между которыми расположеныпружины,На чертеже изображена установка для уплотнения материала в таре при помощи вибраУстановка включает подв снабженный амортизаторами ный на неподвижной станиК столу с нижней стороны соэксцентриковый вибратор вибрацию стол 1. На столе смонтировано прижимное устройство, состоящее из упорного 5 и прижимного б башмаков. На оси 7 башмака б укреплен рычаг 8 с грузом. Для установки рычага 8 в исходное положение на столе предусмотрен пружинный фиксатор 9.На оси 7 закреплен рычаг 10, несущий подпружиненную крышку 11 с мягким покрытием 12 со стороны, обращенной к таре 18. Крышка 11 имеет две плиты 14, между которыми расположены пружины 15.Установка работает следующим образом.Ящик, наполненный плодами, ставят на стол. Рычаг поворачивают до тех пор, пока прижимной башмак не прижмет ящик к упорному башмаку, Крышка при этом под действием пружины кручения опускается и прижимает плоды в ящике. Пружины, разъединяющие плоскости крышки, несколько сжимаются и обеспечивают постоянный нажим на плоды. Затем включают привод вибратора.В процессе вибрации происходит уплотнение плодов в ящике. Крышка в силу упругости248532 Предмет изобретения Составитель Д. исаковТехред Т. П. Курилко Корректор В, И, Жолудева Редактор ороп Заказ 3255/9 Тираж 480 Подписно ЦНИЫЛИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб д. 4/5пр. Сапунова, 2 ипогр пружин плавно поджимает плоды сверху испособствует их уплотнению. Подвижность плодов верхних слоев при поджатии крышкой ограничивается, повреждаемость их в силу этого снижается. После заданного времени вибрации привод отключается. Поворачивая рычаг с грузом, одновременно отводят прижимной башмак и откидную крышку. Ящик убирают со стола, на его место устанавливают следующий ящик и цикл повторяют. 1, Установка для уплотнения материала втаре при помощи вибрации по авт, св,5 М 204219, отлгчающаяся тем, что, с цельюуменьшения повреждения материала в верхнихслоях тары, на одной оси с прижимным башмаком установлена откидная подпружиненнаякрышка с мягким покрыгием со стороны, об 10 ращенной в тару,2. Установка по п. 1, отличпющаяся тем,что крышка выполнена в виде двух плит, меж.ду которыми расположены пружины.
СмотретьЗаявка
1239596
вителиВсесоюзный научно исследовательский институт садоводства, И. В. Мичурина, Головное специальное конструкторское бюро машинам механизации работ садах, виноградниках
А. В. Четвертаков, С. Ф. Бровенко, И. М. Брутер, А. Я. Мойсов, В. И. Лещенко, М. В. Цицив
МПК / Метки
МПК: B65B 25/04, B65B 5/10
Метки: вибрации, помощи, таре, уплотнения
Опубликовано: 01.01.1969
