Способ регулирования тепловых процессов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 243294
Текст

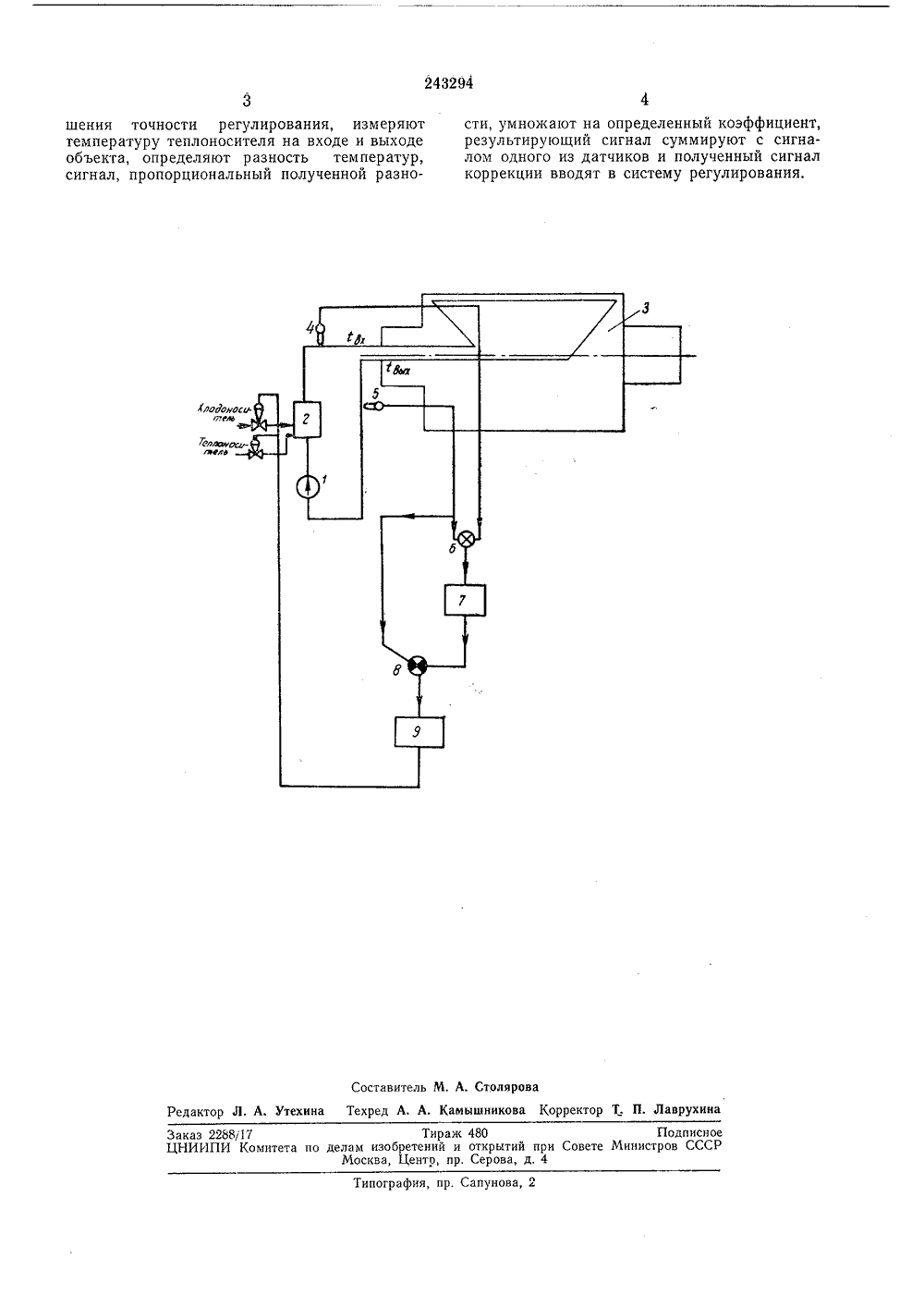

Республик Зависимое от авт. свидетельстваЗаявлено 22 111.1966 ( 1062324/18-24) Кл. 42 ц,присоединением заявки Приоритет МПК С 056УДК 621-555.6(088.8) Комитет по деламобретений и открытий тень16 публиковано 05.Ч,1969, Бю при Совете Министре СССРДата опубликования описания 12.1 Х,196 Авторизобретени А, Серге явител СПОСОБ РЕГУЛИРОВАНИЯ ТЕПЛОВЫХ ПРОЦЕСС 2 пропорционал элемент б, г суммирован Сигналы от датчиков 4 и б, ь ные 1 ви 1 вы, поступают в д происходит алгебраическое и этих сигналов по закону 5 =вых - вв Сигнал элемента б умножается в блоке 7 н некоторый коэффициент К, и величина К Л поступает в элемент 8. В элементе 8 производится суммировани 0 величины К Л 1 с сигналом от одного из дат чиков (например 5). В регулятор поступае сигналВ зависимостиэтого сигнала с зтор увеличивает илоносителя в теплВеличина множриментально. Причении м нож ителтеплоносителя моугодно точное иточке, недоступно Предмет изобретения Способ регулирования тепловых процессов утем регулирования температуры теплоносиеля, отличающийся тем, что, с целью повыСпособ относится к области регулирования тепловых режимов промышленных объектов.Известны способы регулирования тепловых процессов путем регулирования температуры теплоносителя.Однако известные системы не замкнуты по температуре в интересующей точке.С целью повышения точности регулирования, согласно предлагаемому способу, измеряют температуру теплоносителя на входе и выходе объекта, определяют разность температур, сигнал, пропорциональный полученной разности, умножают на определенный коэффициент, результирующий сигнал суммируют с сигналом одного из датчиков и полученный сигнал коррекции вводят в систему регулирования,На чертеже показано устройство, реализующее предложенный способ.Система теплоснабжения состоит из циркуляционного насоса 1, теплообменника 2, в котором теплоноситель подогревается или охлаждается в случае необходимости, валка (или валков) 3 с системой распределения теплоносителя, датчиков температуры 4 и б на входе и выходе теплоносителя из объекта, элемента б выделения разности температур, элемента умножения 7, элемента 8 суммирования сигнала от датчика с сигналом от умножителя и регулятора 9. вых +К 1от результатов сравнения аданным значением регуляли уменьшает подогрев тепообменнике.ителя К подбираегся экспеправильно выбранном зная К и стабильном расходе жет быть получено сколь оддержание температуры в " для контроля.Составитель М. А. СтоляроваРедактор Л. А. Утехина Техред А. А, Камышникова Корректор Т, П. Лаврухи Подписное овете Министров СССРЗаказ 2288117 Тираж 480 ЦНИИПИ Комитета по делам изобретений и открытий при Москва, Центе, пр. Серова, д. 4Типография, пр. Сапунов щения точности регулирования, измеряют температуру теплоносителя на входе и выходе объекта, определяют разность температур, сигнал, пропорциональный полученной разности, умножают на определенный коэффициент,результирующий сигнал суммируют с сигналом одного из датчиков и полученный сигналкоррекции вводят в систему регулирования.
СмотретьЗаявка
1062324
МПК / Метки
МПК: G05D 23/00
Опубликовано: 01.01.1969
