Устройство для измерения временных интервалов приема ультразвуковых импулбсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

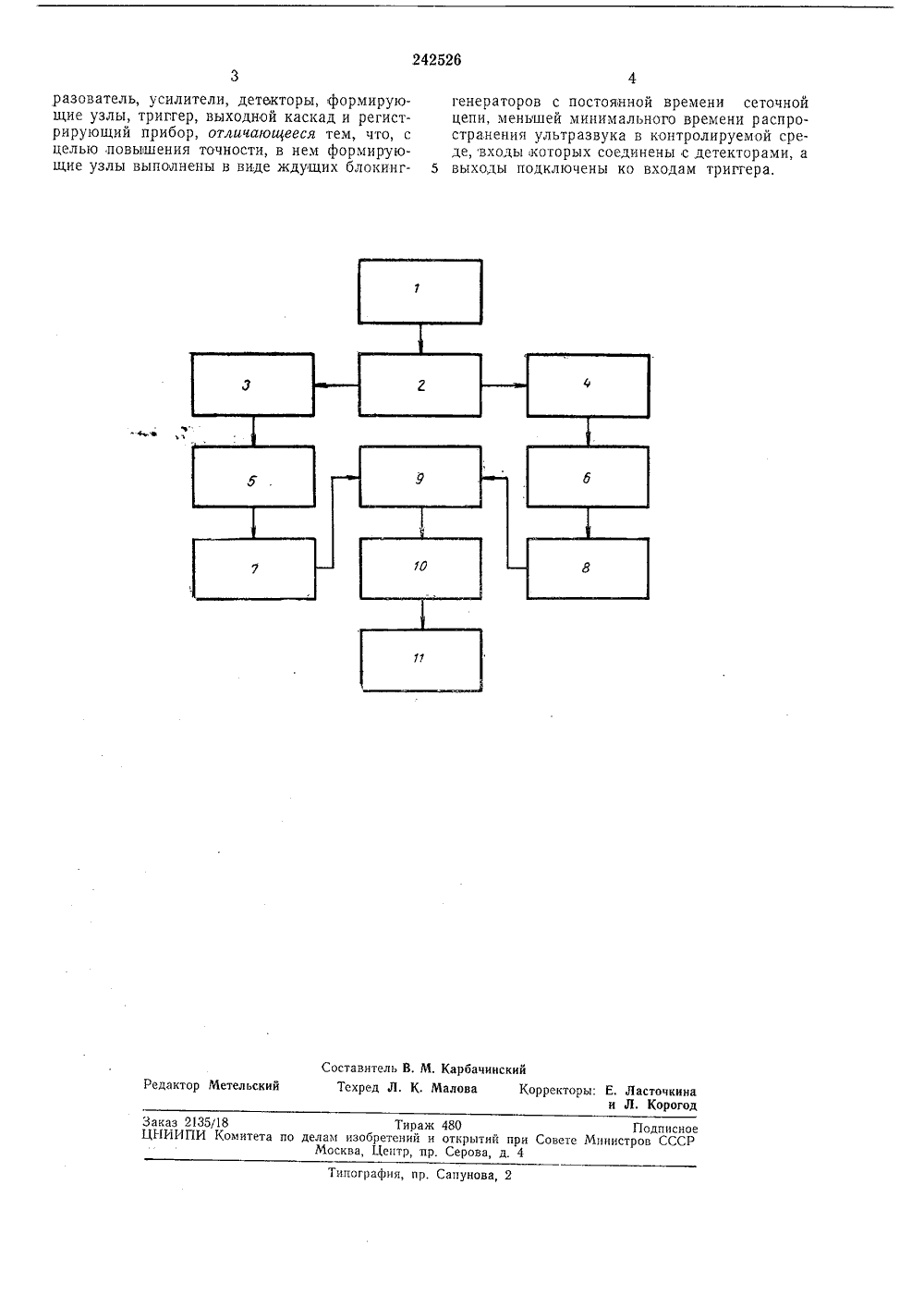

О П И С А Н И Е 242526ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Свез Советских Социалистических РеспубликПриорит Комитет оо делам наобретений и открыти ори Совете Министров СССР. И. Биргер, Н, И. Бражников, И. Н. Каневский и М, А. Сиваков Государственный научно-исследовательский и проектный институт редкометаллической промышленностиЗаявите УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕННЪХ ИНТЕРВАЛО ПРИЕМА УЛЬТРАЗВУКОВЫХ ИМПУЛЬСОВПредмет изоб ен Устройство д тервалов прием0 содержащее ге измере ультраз атор, а ия временных инуковых импульсов, устический преобИзобретение может найти применение для автоматического ультразвукового контроля технологических процессов в металлургической, нефтяной, химической и друтих отраслях промышленности,Известным устройствам для измерения временных интервалов приема ультразвуковых импульсов, содержащим генератор, акустический преобразователь, усилители, детекторы, формирующие узлы, триггер, выходной каскад и регистрирующий прибор, присущи погрешности, обусловленные нестабильностью связи выхода приемно-усилительных каналов с измерительным тритгером.В описываемом устройстве для повышения точности формирующие узлы выполнены в виде ждущих блокинг-генераторов с постоянной времени сеточной (базо-эмиттерной) цепи, меньшей минимального времени распространения ультразвука в контролируемой среде, входы которых соединены с детекторами, а выходы подключены ко входам триггера.Блок-схема описываемого устройства дана на чертеже.Генератор 1 возбуждает электрическими импульсами излучатели акустического преобразователя 2. Излученные ультразвуковые импульсы распространяются в контролируемой среде, а при контроле некоторых технологических процессов также и в эталонной среде. Ультразвуковые импульсы принимаются этими же или другими приемниками акустического преобразователя 2 с временным сдвигом, несущим информацию о контролируемой 5 среде, и преобразуются в электрические .импульсы, С преобразователя 2 принятые импульсы через усилители 3 и 4, детекторы б, б и формирующие узлы 7, 8 поступают на, входы триггера 9. Последний преобразует вре- О менной сдвиг импульсов в прямоугольный импульс длительностью, равной этому сдвигу.Импульсы триггера 9 с частотой следованиявозбуждающих импульсов генератора 1 поступают в выходной каскад 10, где преобразуют ся в напряжение постоянного тока, пропорциональное длительности импульсов триггера или, соответственно, измеряемому временному интервалу приема ультразвуковых импульсов.Напряжение выходного каскада поступает на 20 регистрирующий прибор 11, шкала которогоградуирована в единицах временного интервала либо в единицах измерения соответствующего параметра контролируемой среды.242526 В. М. Карбачинск К. Малова ставит Техред едактор Метельск орректоры; Е. Ласточкина и Л. КорогодЗаказ 2135/18 Тираж 480ЦНИИПИ Комитета по делам изобретений и открытий при СоветМосква, Центр, пр. Серова, д, 4 Подписи инистров СССипография, пр. Сапунова,разователь, усилители, детекторы, формирующие узлы, триггер, выходной каскад и регистрирующий прибор, отличающееся тем, что, с целью повышения точности, в нем формирующие узлы выполнены в виде ждущих блокинггенераторов с постоянной времени сеточной цепи, меньшей минимального времени распространения ультразвука в контролируемой среде, входы которых соединены с детекторами, а 5 выходы подключены ко входам триггера.
СмотретьЗаявка
1178498
Государственный научно исследовательский, проектный институт, редкометаллической промышленности
Г. И. Биргер, Н. И. Бражников, И. Н. Каневский, М. А. Сиваков
МПК / Метки
МПК: G01N 29/00, G04F 10/00
Метки: временных, импулбсов, интервалов, приема, ультразвуковых
Опубликовано: 01.01.1969
Код ссылки
