Датчик уровня зерна

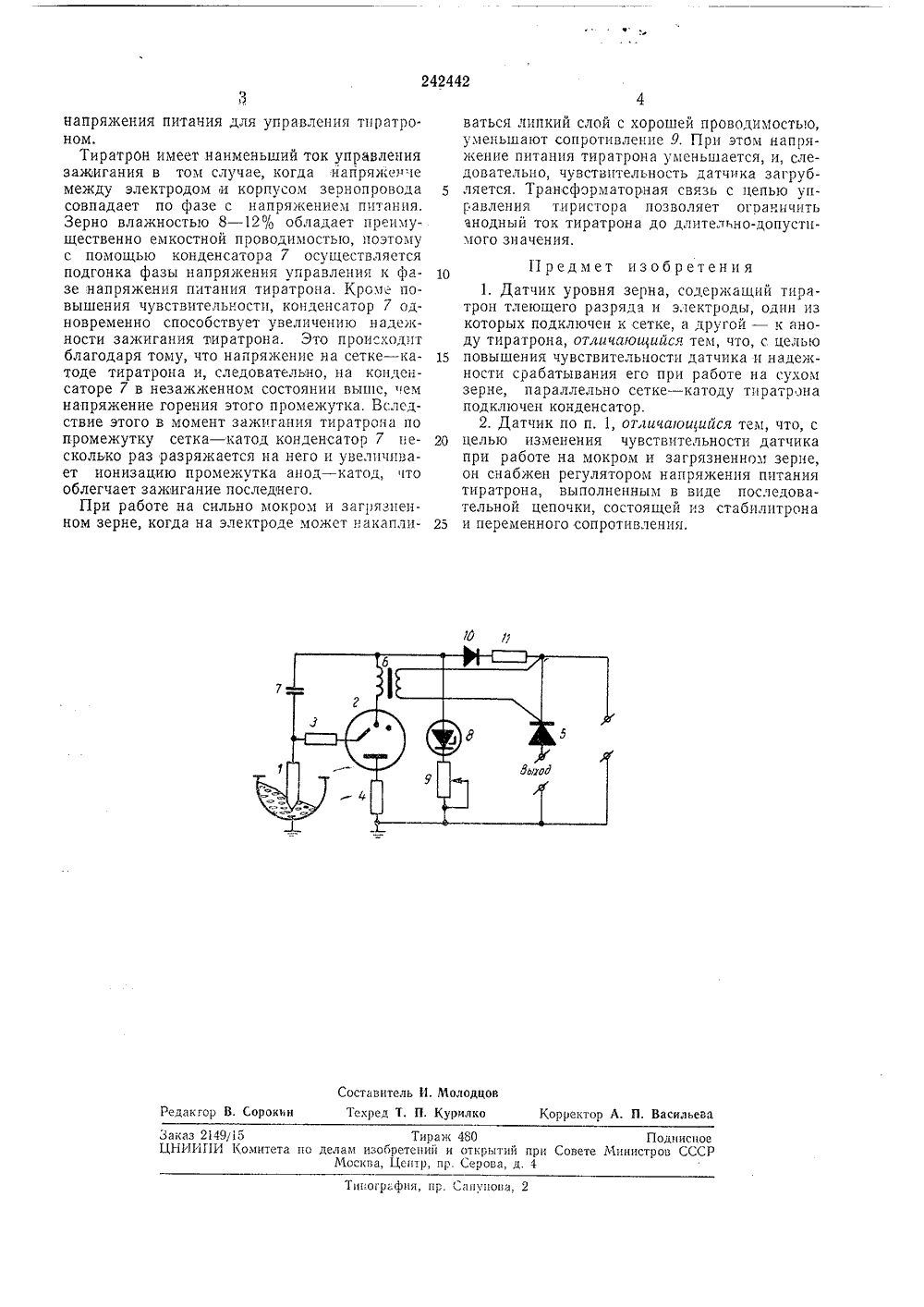

О П И С А Н И Е 242442ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советскил Социалистические РеспубликЗависимое от авт. свидетельства МЗаявлено 29 Л 11,1968 ( 1229505/30-15) Кл. 42 е, 34 с присоединением заяв МПК 60 1 риоритетОпубликовано 25.Ч.1969, Бюллетень М 15Дата опубликования описания 1,1 Х,1969 комитет оо аелам изобретений и открытий ерн Совете Министров СССР. Бородин явитель АТт 1 ИК УРОВНЯ ЗЕР 2 Датчик состоит из электродов 1, в качестве одного из которых может использоваться заземленная стенка емкости или трубопровода, тиратрона 2, сетка которого через ограничительное сопротивление 3, а анод через сопротивление 4 подключены к электродам, управляющего включением исполнительных механизмов, подсоединенных к выходу датчика, тиристора 5, включенного через разделительный трансформатор б в катодную цепь тиратрона, конденсатора 7 и последовательной цепочки, состоящей из стабилитрона 8 и перемечного сопротивления 9. Питание датчика осуществляется от сети переменного тока через одчополупериодный выпрямитель на диоде 10 с сопротивлением 11. вестны датчики уровня сыпучих основанные на использовании их димости, содержащие в качест его элемента тиратрон тлеюще в качестве чувствительного эле роды, один из которых подсое тиратрона, а другой к его сетке. магериа- электрове управо разрямента - динен к Из лов, прово ляющ да, а элект аноду Датчик работает следующ соприкосновении стержнев зерном сопротивлечие меж межутка падает, вследствие на конденсаторе 7 и, следо межутке сетка - катод тират ся. Благодаря этому увелич сетка - .катод, который вь тиратрона 2 по цепи анод - через разделительный траи стора 5. Конденсатор 7 сост а активно-емкостное сопрот родного слоя зерна - друг Однако эти датчики невозможно использовать при очень, низкой влажности сыпучих ма териалов (для зерна ниже 12%), так как при снижении влажности умечьшается проводимость зерна, а фаза напряжения управления тиратроном становится резко отличной от фазы напряжения пигания его. Оба эти обстоя тельства приводят к снижению чувствительности датчика.Предлагаемый датчик уровня зерна отличается тем, что, с целью повышения чувствительности датчика и надежности срабатыва ния его при работе на сухом зерне, параллельно сетке в като тиратрона подключен конденсатор, Для изменения чувствительности датчика при работе на мокром и загрязненном зерне он снабжен регулятором напряже ния питания тиратрона, выполненным в виде последовательной цепочки, состоящей из стаоилитрона и переменного сопротивления.На чертеже изображена принципиальная схема описываемого датчика. 30 им образом. При ого электоода 1 с электродного прочего напряжение вательно, на пророна увеличиваетивается ток в цепи тзывает зажигание катод и включение сформатор б тириавляет одно плечо, ивление межэлектое плечо делителяказ 214915НР 1 ИПИ Ком Тираж 480та по делам изобретений и открытий приМосква, Цен р, пр. Серова, д. 4 Подписное овете Министров СССРипогрьфня, пр. Сапунова, .2 напряжения питания для управления тнратро. ном.Тиратрон имеет наименьший ток управления зажигания в том случае, когда йапряженче между электродом и корпусом зернопровода совпадает по фазе с напряжением питания. Зерно влажностью 8 - 12% обладает преимущественно емкостной проводимостью, поэтому с помощью конденсатора 7 осуществляется подгонка фазы напряжения управления к фазе напряжения питания тиратрона. Кроме повышения чувствительности, конденсатор 7 одновременно способствует увеличению надекности зажигания тиратрона. Это происходит благодаря тому, что напряжение на сетке - катоде тиратрона и, следовательно, на конденсаторе 7 в незажженном состоянии выше, чем напряжение горения этого промежутка, Вследствие этого в момент зажигания тиратрона по промежутку сетка - катод конденсатор 7 несколько раз разряжается на него и увеличивает ионизацию промежутка анод - катод, что облегчает зажигание последнего.При работе на сильно мокром и загрязненном зерне, когда на электроде может накапливаться липкий слой с хорошей проводимостью, уменьшают сопротивление 9. П ри этом н ап ряжение питания тиратрона уменьшается, и, следовательно, чувствительность датчика загруб ляется. Трансформаторная связь с цепью управления тиристора позволяет ограничить анодный ток тиратрона до длительно-допустимого значения. Предмет изобретения1. Датчик уровня зерна, содержащий тпратрон тлеющего разряда и электроды, один из которых подключен к сетке, а другой - и аноду тиратрона, отличающийся тем, что, с целью 15 повышения чувствительности датчика и надежности срабатывания его при работе на сухом зерне, параллельно сетке - катоду тиратрона подключен конденсатор.2. Датчик по п. 1, отличагощийся тем, что, с 20 целью изменения чувствительности датчикапри работе на мокром и загрязненном зерне, он снабжен регулятором напряжения питания тиратрона, выполненным в виде последовательной цепочки, состоящей из стабилитрона 25 и переменного сопротивления.
