Устройство для сигнализации о срабатывании предохранительной муфты
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 238967
Авторы: Акищенко, Государственное, Зерноуборочных, Миненко
Текст

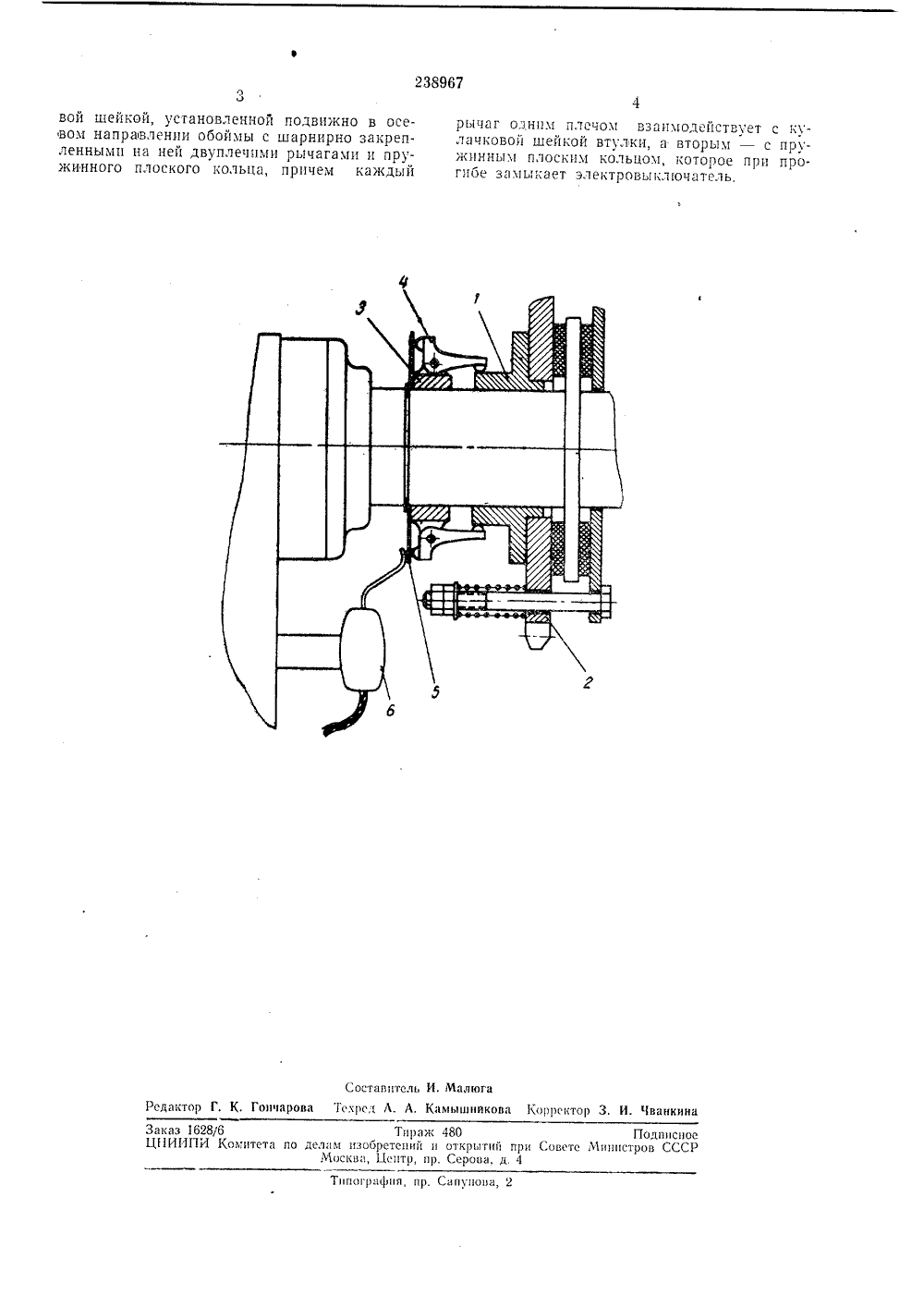

,.с ОДб б П З"Й-И Е ЗОБРЕТЕн Ия 238967 Союз СоветскикСоциалистически Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ висимое от авт. свидетельства М1213243/25-27) Заявлено 26.1,1 Кл, 47 с присоединением заявки Л МПК Г 16(1УДК 621.825.9 (088.8) ПриоритетОпубликовано 10.11.1969. Бюллетень М 1 Дата опубликования описания 22 Л 11.1969 Комитет по аел изобретении и открытипри Совете МинистровСССР Авторыизобретения Л, П. Миненко и А. П. Анищенк сударственное специальное конструкторское бюро по комплексзерноуборочных машин Заявитель СТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О СРАБАТЬ 1 ВАНИИ ПРЕДОХРАНИТЕЛЬНОЙ МУфТЬПредмет изобретения нализаиии о срабатывай муфты, содержащее св 5 занимаю с м(фтой и ри перегрузках с элекШЧПЮ 1 Ц,ЕЕС,с тЕМ, ЧтО, С чувстг,тельности и насистема вь.полненд в ьи.1 то 1 втул 1(и с кул яНО. Устройство лл 51 сигнип прелохранительнорычажную систему,взаимолействуО 1 цуютровыключателем, от.целью повышения еголежности, рычажнаяле соелиненной с м Изобретение относится к технике безопасности и может быть использовано лля сигнализации пробуксовки предохранительных фрикционных муфт.В связи с тем, что Лиски фракционной муф ты при пробукссвке смещаются в осевом направлении на величину, совершенно недостаточную лля подачи импульса в систему электрической сигнализации, приходится применять промежуточные механизмы, использую щие лля подачи импульса вращение диска муфты относительно вала в процессе пробуксовки.Известные механизмы, используемые лля этой цели, выполнены скак зубчатые предохра нительные муфты, которые, однако, ненадежно работают в условиях повышенной влажности и сильной запыленности.Целью описываемого изобретения является создание устройства, обеспечивающего высо кую чувствительность и надежную работу в уеловиях повышенной влажности, запыленности и низких температур.Для этого рычажная система выполнена в виде соединенной с муфтой втулки с кулачко вой шейкой, установленной полвижно в осевом направлении обоймы с шарнирно закрепленными на ней лвуплечими рычагами и пружинного плоского кольца. Каждый рычаг одним плечом взаимодействует с кулачковой 3 О шейкой вт,лки, а лр 5 гик - с пркиннь 1 м плоским кольцом, которое при ирогиое замыкает электровыклочатель.На чертеже схс.1 сТически изображено устро 1 стзо с вкгпочятелем сигнализации, распо- ЛОЖЕНН 1 М На КРОНШТЕЙНС КОРИУ Сс 1 Мс 1 ШИНЫ.КУЛЯс 1 КИ 1 В 1 ПОЛНЕНЫ На ВттГ КЕ - , СОЕДИ- пенной с муфтой. Нд оооймс 1 шарнирно установлены лвуилечие ры 1 яги 1 в количестве, обеспечивающем:1 остдточно равномерное нд(ЯТ 1 Е Нс 1 ПРЖИННОЕ ИЛОСКОЕ КОЛЬЦО д. ШЯГ И ЧИСЛО КУЛЯЧКОВ СООТВЕТСТВ(10 Т Шс 1 Г И спсуУ рычагов.При проворачивании велупего лиска относительно вала кулачок поворачивает лвуплечие рычаги, которые, в свою очередь, нажимают на пру(Ннное плоское кольцо, которое, прогибаясь, замыкает электровыключдтель 6.238967 Составители И. МалюгаРедактор Г, К. Гончарова Тскрсд Л. А, Камышнякова Коррсктор 3, И. Чванкина Заказ 1628/6 1 ираь 480 ПодписноеЦ 11 ИИПИ Когситета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 вой шейкой, установленной подвижно в осевом направлении обоймы с шарнирно закрепленными на ней двуплечими рычагами и пружинного плоского кольца, причем каждый рычаг одним плечом взаимодействует с кулачковой шеикой втулки, а вторым - с пружинным плоским кольцом, которое при проГибе 3 мыкает электровыклОчатель.
СмотретьЗаявка
1213243
Л. П. Миненко, А. П. Акищенко, Государственное специальное конструкторское бюро комплексу, зерноуборочных машин
МПК / Метки
МПК: F16D 41/02
Метки: муфты, предохранительной, сигнализации, срабатывании
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-238967-ustrojjstvo-dlya-signalizacii-o-srabatyvanii-predokhranitelnojj-mufty.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сигнализации о срабатывании предохранительной муфты</a>
