Способ определения рельефа и уровня поверхности
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 237411
Авторы: Афанасьев, Гайдучик, Грузин, Центральный
Текст

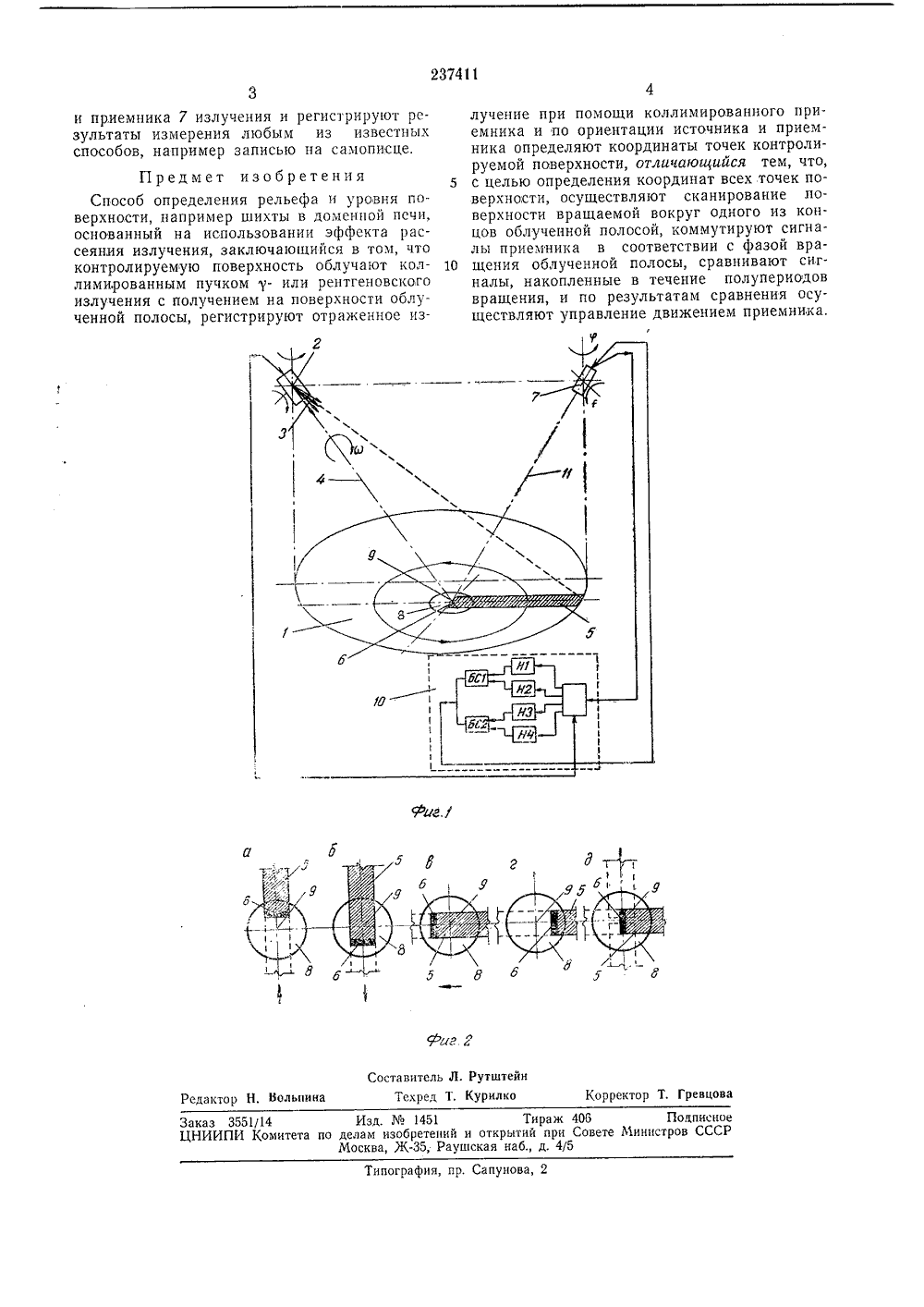

Союа Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 30,1 Ч.1965 ( 1005052 26-25) ч. 6 01 Ь 15046 01 п 23/О Сл ОН 23/00 Комитет по делам обретений и открытий ри Совете Министров СССРнор итет пчбликовано К 681,123;532.217;5, Л. Грузин и В. О. Гайдучик нас Заявител ентральный научно-исследовательский институт черной металлургии им, И. П. БардинаСПОСОБ ОПРЕДЕЛЕНИЯ РЕЛЬЕФА И УРОВНЯ ПОВЕРХНОСТИс присоединением заявкиДанное изобретение относится к областиопределения рельефа и уровня поверхностивещества, например засыпи шихт в доменнойпечи,Известен способ определения рельефа и ьуровня поверхности, основанный на использовании рассеяния гамма- или рентгеновскогоизлучения и позволяющий определять координаты точек исследуемой поверхности лишьпо одному из ее сечений, что ограничивает 10возможность контроля поверхности.Предложенным способом можно определять координаты всех точек контролируемойповерхности,На фиг. 1 изображена принципиальная сма, поясняющая описываемый способ;фиг. 2 (а, б, в, г, д) - наиболее характерслучаи разбаланса системы.Контролируемую поверхность 1 облучаютвыходящим из источника 2 узким коллимированным пучком гамма- или рентгеновскогоизлучения 3, вращающимся вокруг оси 4 так,что на поверхности образуется облученнаяполоса 5, вращающаяся вокруг точки б. Осьвращения пучка перемешают в пространстве, осуществляя поступательное движениеконца полосы (смещение точки б) по контролируемой поверхности. Рассеянное излучениерегистрируют с помощью коллимированногоприемника 7, в который попадает излучение 30 с ограниченной области поверхности 8 с центром в точке 9. Сигнал приемника подвергают коммутированию, заключающемуся в том, что при движении облученной полосы, например, в диапазоне изменения угла вращения ю от 0 до 180 сигнал направляют в накопитель Н 1 схемы коммутации 10, а прн движении полосы в диапазоне от 180 до 360 - в накопитель Н 2, Далее сравнивают сигналы (в блоке БС 1) и в соответствии с величиной и знаком их разности производят автоматический поворот приемника по углу 1 до исчезновения разбаланса. При повороте полосы в диапазоне угла вращения от 90 до 270 сигнал направляют в накопитель НЗ, а при повороте в диапазоне 270 в- в накопитель Н 4, осуществляют сравнение этик сигналов (в блоке БС 2) и по результатам (в зависимости от величины и знака их разности) производят поворот приемника по углу р до исчезновения разбаланса.Движение приемшгка излучения продолжается до пересечения его оси 11 коллимацин с осью 4 вращения пучка излучения на исследуемой поверхности 1, то есть до совмещения точки 9 с точкой б.Осуществляя непрерывное слежение за перемещением точки б по контролируемой поверхности, определяют координаты всех точек поверхности по ориентации источника 2аказ 3551/14 Изд.1451 Тираж 406 ПодписнЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж, Раушская наб., д. 4/5 Типография, пр, Сапунова и приемника 7 излучения и регистрируют результаты измерения любым из известных способов, например записью на самописце. Предмет изобретенияСпособ определения рельефа и уровня поверхности, например шихты в доменной печи, основанный на использовании эффекта рассеяния излучения, заключающийся в том, что контролируемую поверхность облучают коллимированным пучком у- или рентгеновского излучения с получением на поверхности облученной полосы, регистрируют отраженное нзлучение при помощи коллимированного приемника и по ориентации источника и приемника определяют координаты точек контролируемой поверхности, отличающийся тем, что, 5 с целью определения координат всех точек поверхности, осуществляют сканирование поверхности вращаемой вокруг одного из концов облученной полосой, коммутируют сигналы приемника в соответствии с фазой вра щения облученной полосы, сравнивают сигналы, накопленные в течение полупериодов вращения, и по результатам сравнения осуществляют управление движением приемника.У
СмотретьЗаявка
1005052
В. Н. Афанасьев, П. Л. Грузин, В. О. Гайдучик, Центральный научно исследовательский институт черной металлургии И. П. Бардина
МПК / Метки
МПК: G01F 23/22
Метки: поверхности, рельефа, уровня
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-237411-sposob-opredeleniya-relefa-i-urovnya-poverkhnosti.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения рельефа и уровня поверхности</a>
