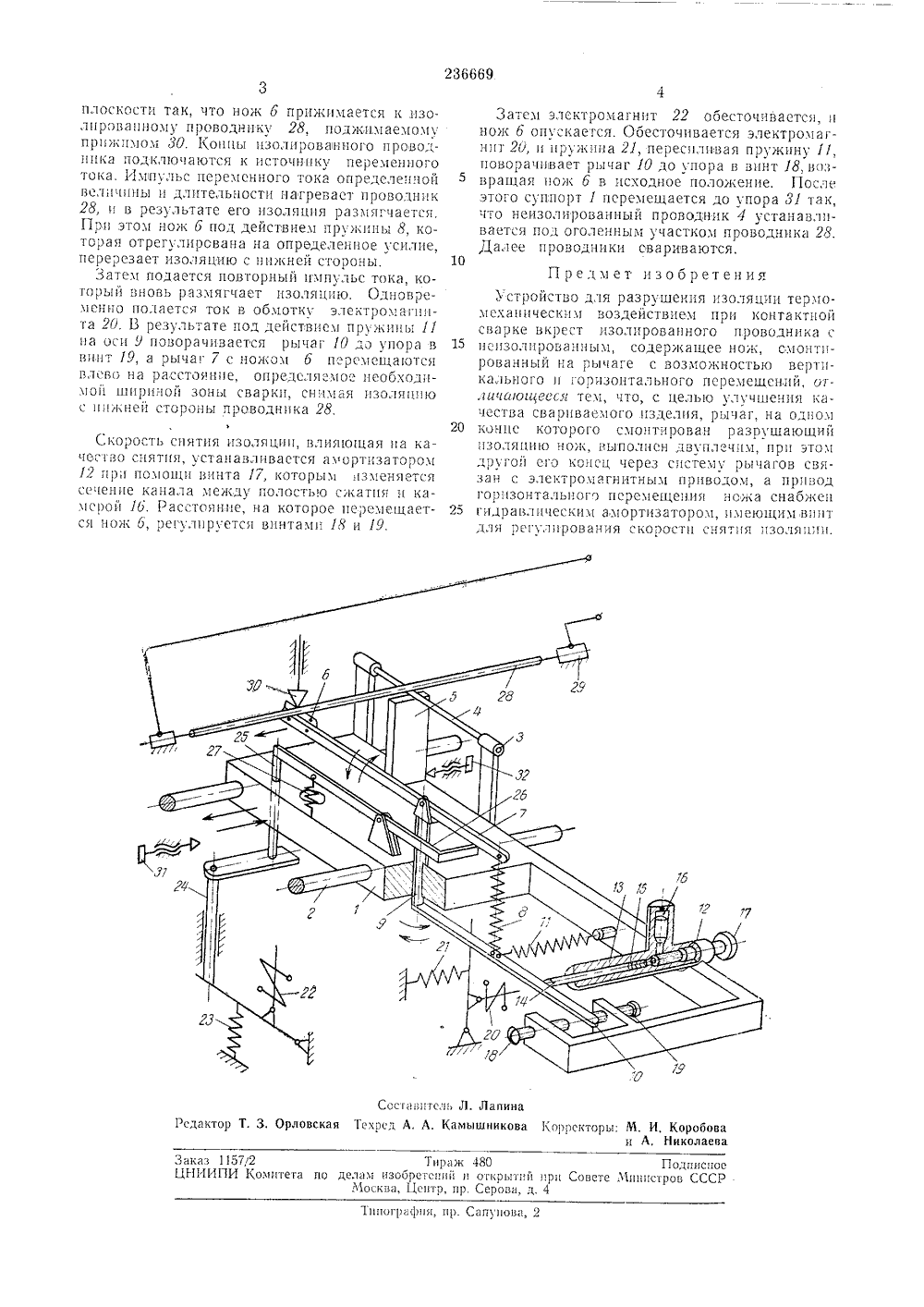

236669 С А Н И Е Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М влено 0, 29/11 с присоединением з ПКВ 2 риоритетпубликовано 031969, Бюллетень М 7 ата опубликования описания 16 Л 1.1969 Комитет по делам изобретений и открытий при Совете Министров СССРАвторынзобретени Э, В, Бумбиерис, Р. Б. Рудзит и Э, Г, Москви Рижский политехнический институтявитель УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ИЗОЛЯЦИИ ЧЕСКИМ ВОЗДЕЙСТВИЕМ ПРИ КОНТАКТ ЕРМОМЕХАН ИЙ СВАРКЕ 0 Известно устройство для разрушения изоляции термомеханическим воздействием при контактной сварке вкрест изолированного проводника с неизолированным, содержащее разрушающий изоляцию нок, смонтированный на рычаге с возможностью вертикального и горизонтального перемещений.Предложенное устройство отличается от известного тем, что,рычаг, на одном конце которого закреплен разрушающий изоляцию нож, 1 выполнен двуплечим, причем другой его конец через систему рычагов связан с электромагнитным приводом. Привод горизонтального перемещения ножа снабжен гидравлическим амортизатором, имеющим, винт для регулирования 1 скорости снятия изоляциями.Благодаря этому обеспечивается качественное снятие размягченной изоляции в зоне сварки без разрушения изоляции за ее пределами.На чертеже изображено предложенное уст ройство.Устройство состоит из подвижного суппорта 1, который перемещается по направляющим 2 и несет токоподводящие губки 3 для зажима неизолированного проводника 4, опору 5, нож 2 б, смонтированный на двуплечем рычаге 7 с пружиной 8, ось 9, жестко связанную с рычагом 10, взаимодействующим при помощи пружины 11 с поршневым гидравлическим амортизатором 12. 3 Амортизатор 12 жестко связан с с,.ипортом 1. В корпусе 13 амортизатора размещены полость сжатия с поршнем 14 и пружиной 15 и камера 16 с жидкостью, сообщающаяся с полостью сжатия каналом, сечение которого регулируется винтом 17.Величина перемещения ножа 6 в горизонтальной плоскости регулируется упорными винтами 18 и 19. Нож приводится в движение в горизонтальной плоскости от электромагнита 20 с пружиной 21, в вертикальной плоскости - от электромагнита 22 с пружиной 23 через штоки 24, 25 и двуплечий рычаг 26 с пружиной 27,Изолированный проводник 23 зажат в токо- подводящих губках 29, закрепленных на станине. Сверху проводник поджимается прижимом 30. Перемещение суппорта 1 ограничивается винтовыми упорами 31 и 32.Работает устройство следующим образом.Суппорт 1 перемещается по направля 1 ощим до упора 32, который отрегулирован так, что нож б оказывается под прпхсимом 30. Подается ток на обмотку электромагнита 22, который, растягивая пружину 23, толкает вверх шток 24 и далее шток 25, Шток 25 взаимодействует с двуплечим рычагом 26, пружина которого 27 сильнее прухтины 8.Освобожденный рычаг 7 под действием прухины 8 поворачивается на оси в вертикальнойдакт Тираж 480 Подписпо етепий и открытий ири Совете Министров СССР еитр, пр. Серова, д. 4 Заказ 115712ЦНИИПИ Когвитета елани изоо Москва, Ц иография, пр. Сапунова, 2 п.10 скости тяк, тто нож б при%и.с 1 яется к изолированному проводнику 28, поджца 1 аезОау прижимом 80. Концы изолированного проводника подключаются к источнику переменного тока. Импульс переменного тока определенной велиишы и длительности нагревает проводник 28, и в результате его изоляция размягчается. При этом нож б под действием пружины 8, которая отрегулирована на определенное усилие, перерезает изоляцию с нижней стороны.Затем подается повторный импульс тока, который вновь размягчает изоляцию. Одновременно подается ток в обмотку электромагнита 20. Б результате под действием пружины 11 иа оси 9 поворачивается рычаг 10 до упора в в Нт 19, а рычаг 7 с ножом б перемещаются влево на расстояние, опредсляемое цеобкодцмой шириной зоны сварки, снимая изоляшю с нижней стороны проводника 28.ЪСкорость снятия изоляции, влияощая ца каесгво снятия, устанавливается аз ортизатором 12 пр; помощи винта 17, которым изменяется сечение кяняла между полостьО сждти 51 ц камерой 16, Расстояние, на которое перемещается нож б, регулируется винтами 18 и 19. Затем электромагнит 22 обесточивастся, инок б опускается, Обесточивается электромаг Нт 20, ц цр 5 ж:а 21, пересиливая пр 5 кин 11, повора ц 1 вает рычаг 10 до упора в винт 18, возвращая цож б в искодное положение, После этого суппортперемещается до упора 81 так, что неизолированный проводник 4 устанавливается под оголенным участком проводника 28.Далее проводники свариваются.10Предмет изобретения Ъ стройство для разрушения изоляции термоаСаническиа воздействием при контактной сварке вкрест изолированного проводника с 18 нсизолировянным, содержащее нож, Смонтированный на рычаге с возможностью вертикального и горизонтального псремешсн,ий, От.ичиюсчевсл тем, что, с целью улучшения качества свариваемогозделия, рычаг, на одном 20 концс которого смонтирован разрушающийизоляцио нож, выполнен двуплечим, при этом другой его коцсц через систему рычагов связан с электромагнитным приводом, а привод горЗонтялыого псре 1 ещени 5 Ножа сняоакен 25 г 5 дравлическиа амортизатором, имеющим винтдля регулирования скорости снятия изоляции.
