Устройство для формирования синхроимпульсов

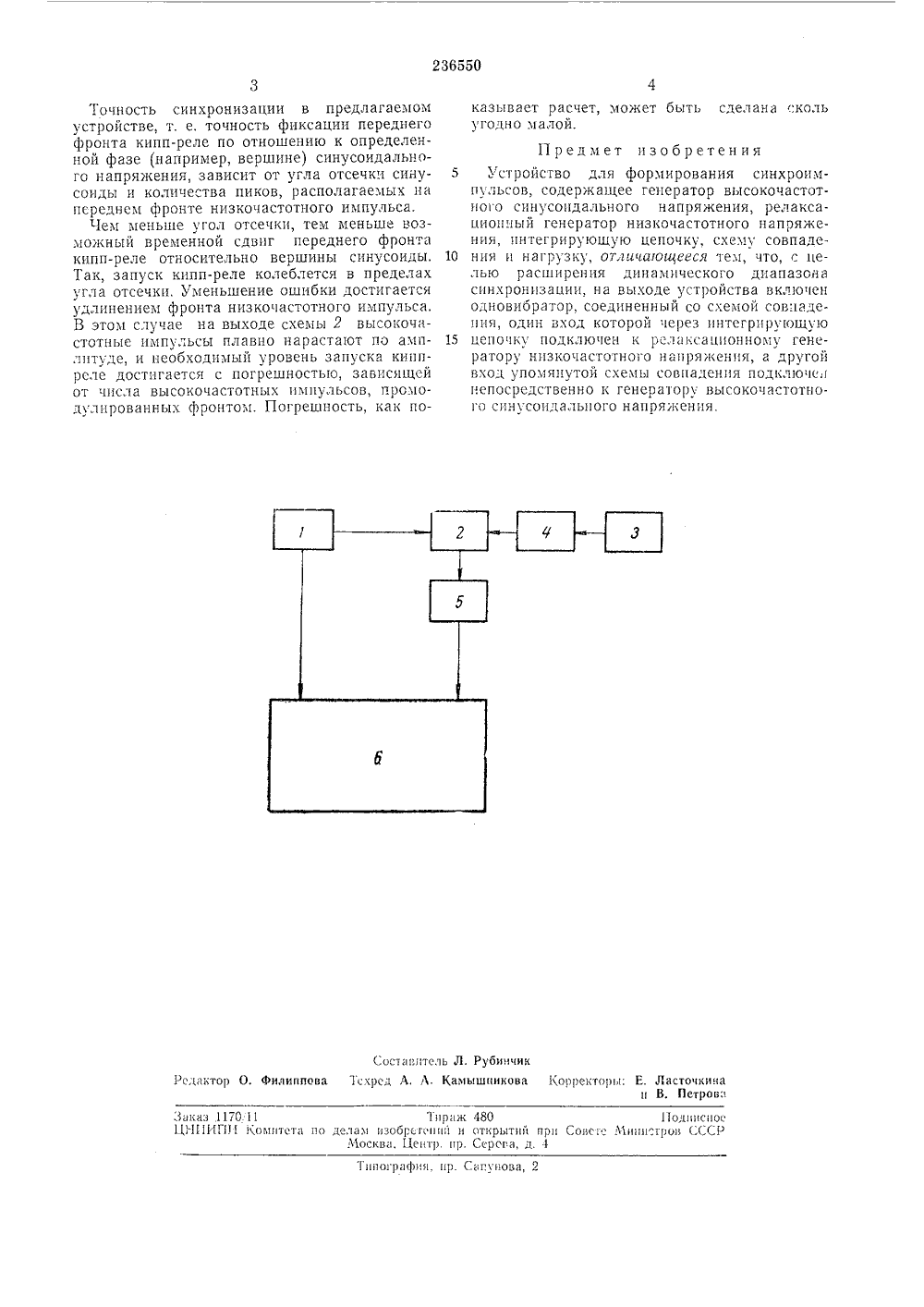

бнбдсгзг о -тфОПИСАНИЕ 236550 Союз Советскит Социалистичесиил Республиннори Комитет по делан зобретений и открытий при Совете Министров СССРОпубликовано 03,11.1969,Дата опубликованця опис оллетень Лз ия 11 У 11.19 Автор зобретенця. Я. Лямичев Заявител УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИНХРОИМПУЛЪ Предлагается устройство для формирования сицхроцзпульсов, в котором на выходе включен одновибратор, соединенный со схемой совпадения, один вход которой через интегрирующую цепочку подключен к релаксационному генератору низкочастотного напряжения, а другой вход схемы совпадения подключен непосредственно к генератору высокочастотного синусоидального напряжения. Указанные огличия позволяют сформировать синхроимпульс в более широком динамическом диапазоне изменения частоты генератора синусоидального напряжения,Блок-схема описываемого устройства дэна на чертеке.11 апряжение высокочастотного генератора 1 поступает на вход схемы 2 совпадения. Напряжение релаксационного низкочастотного генератора 3 через интегрирующую цепочку 4 с постояиой времсци, равной от 5 до 15 периодам высокочастотных колебаний, поступает на другой вход схемы совпадения.Напряжение на выходе схемы 2 появляется только при наличии двух входных сигналог Если угол отсечки мал, то выходное напряжение состоит из остроконечных импульсов, промодулированных низкочастотным сигналом. С выхода схемы 2 сигнал подается на запуск кипп-реле 5, длительность которого несколько превышает длительность выходной пачки, поэтому формируется только один импульс киппреле. Передний фронт этого импульса сдвигается относительно импульса низкочастотного генератора на несколько периодов высокоча стотной синусоиды и совпадает с вершинойсинусоиды,Вследствие отсутствия синхронизации междудвумя генераторами временной сдвиг между кипп-реле и низкочастотным импульсом про извольно меняется в пределах одного периодаколебаний высокочастотного генератора.Таким образом, импульс кипп-реле жесткопривязывается к фазе высокочастотного напряжения. Именно этот импульс и может быть 15 использован как синхроимпульс для запускасинхронизуемой установки 6. Роль низкочастотного имп,льса играет строчной сццхроимпульс, который после указанной операции временного сдвига подается с кипп-реле ца 20 строчную развертку в качестве строчного синхроимпульса.Благодаря установлению синхронизациимежду строчными синхроиЪпульсази и Входным сигналом на экране возникает фиксиро ванное устойчивое изображение. В то же время частотная связь между строчными и кадровыми импульсами не нарушается, так как частота строчных сшхроимпульсов не изменяется и лишь незначительно изменяется пх вре мецное положение (фаза).Заказ 1170 11 Тираж 480 11 одииспосЦ 1-11111 П 11 Комитета по делам изобрегсии 11 и открытий при Сонсг Министров СССРМосква, Центр. пр. Серова, д. 4 Типо 1 рафин. ир. Сапунова, 2 Точность синхронизации в предлагаемом устройстве, т. е. точность фиксации переднего фронта кипп-реле по отношению к определенной фазе (например, вершине) синусоидального напряжения, зависит от угла отсечки синусоиды и количества пиков, располагаемых на переднем фронте низкочастотного импульса.Чем меньше угол отсечки, тем меньше возможный временной сдвиг переднего фронта кипп-реле относительно вершины синусоиды, Так, запуск кипп-реле колеблется в пределах угла отсечки, Уменьшение ошибки достигается удлинением фронта низкочастотного импульса, В этом случае на выходе схемы 2 высокочастотные импульсы плавно нарастают по амплитуде, и необходимый уровень запуска киппрсле достигается с погрешностью, зависящей от числа высокочастотных импульсов, промодулпрованных фронтом. Погрешность, как показывает расчет, может быть сделана скольугодно малой. Предмет изобретения5 Устройство для формирования синхроимпульсов, содержащее генератор высокочастотного синусопдального напряжения, релаксапионпый генератор низкочастотного напряжения, интегрирующую цепочку, схему совпаде нпя и нагрузку, От,гичагощееся тем, что, с целью расширения динамического диапазона синхронизации, на выходе устройства включен одновибратор, соединенный со схемой совпадения, один вход которой через интегриру 1 ощую 15 цег 101 ку подк;1 ю 1 ен к рел 1 ксациОнноыуг генератору нпзкОчастотного напряжения, а другой вход упомянутой схемы совпадения подключс 1 непосредственно к генератору высокочастотного синусоидальпого напряжения.
