Высокопотенциальньш трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 235190
Авторы: Войчинский, Гинзбург, Ткачев, Тютюшин
Текст

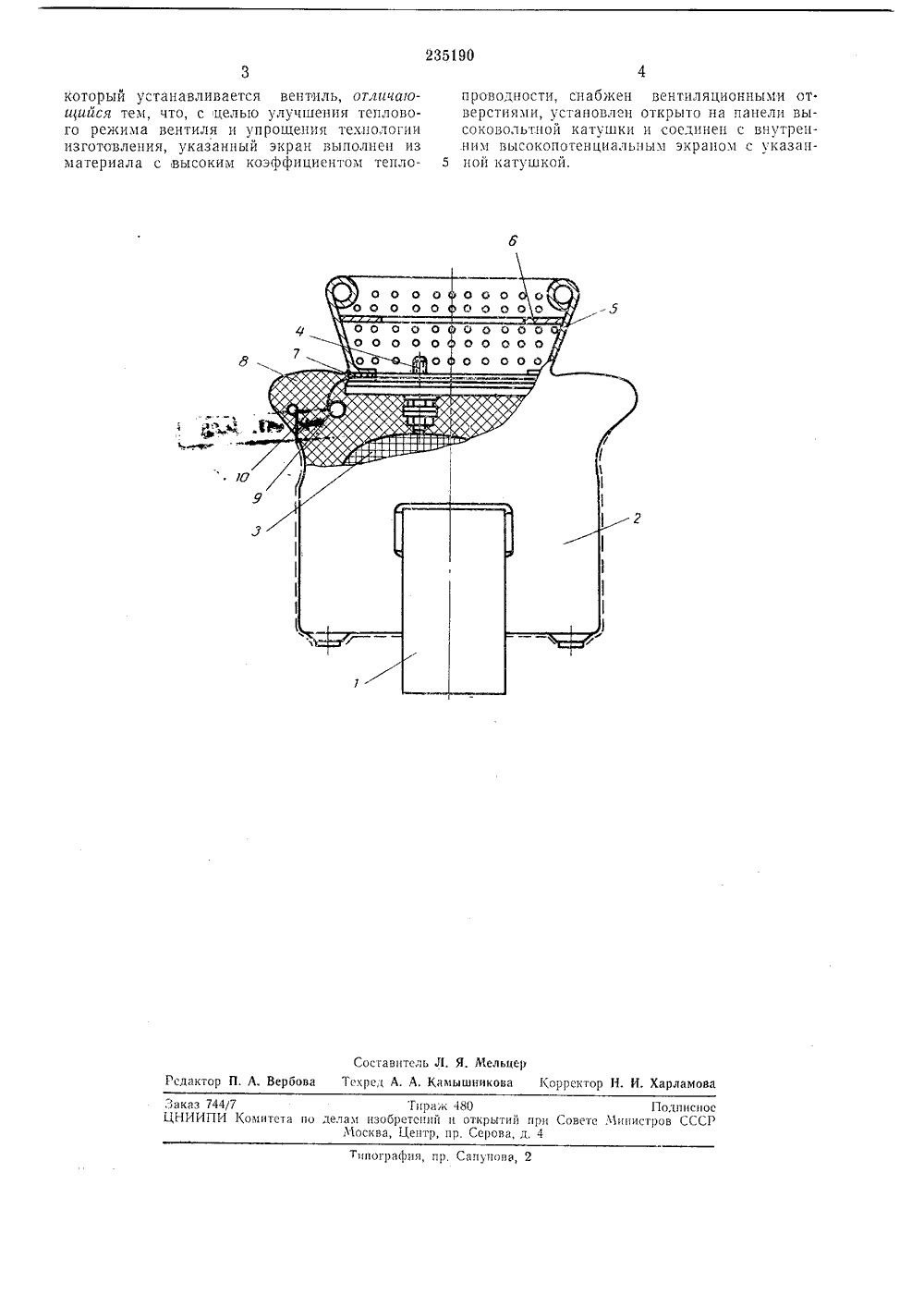

О П И С А Н И Е 235190ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Свез Советских Социалистических РеспубликЗаявлено 13.1 Ъ.1966 1069396/24-7) присоединением заявкиКомитетиаобретени о делами открытийМииистровР МПК Н 011 Н 011 УДК 621,314,211:6риоритетпубликовано 16 1,1ата опубликования 9. Бюллетень5 писания ЗХ 1.1969 лри Сове Авторыизобретения М ойчинский, А. А. Ткачев, Л. Д бург и В. М, Тютюшин аявите МАТО 1 СОКОПОТЕНЦИАЛЬНЫЙ ТРАН изобретени ПредметВысокопотенциалтой изоляцией из к 0 экраном для расп ныи трансформатор с лимпаунда с металлическим еделения потенциала, на Для установки высоковольтных тиратронов, газотронов или других высоковольтных приборов непосредственно на катушках трансформаторов и обеспечения электрической прочности этих приборов, а также выводов обмоток относительно заземленных деталей применяются изоляторы чашеобразной формы. Для сокращения габаритов изоляторов и повышения их электрической прочности применяется экран, размещенный в теле изолятора.На трансформаторы с литой изоляцией и указанными типами изоляторов нельзя устанавливать приборы с деталями крепления, имеющими рабочую температуру выше 105=С (например, импульсные металлокерамические тиратроны) и требующими доступа воздуха ко всем частям,Предлагаемый трансформатор снабжен,вентиляционными отверстиями, установлен открыто на панели высоковольтной катушки и соединен с внутренним высокопотенциальным экраном и с указанной катушкой. Такой трансформатор позволяет использовать устройство, на котором крепится прибор, одновременно в качестве электростатического экрана и радиатора для охлаждения крепежных элементов прибора. При этом прибор, детали крепления которого имеют рабочую температуру выше 105" С и обеспечивают свободный доступ воздуха ко всем его частям, устанавливается на катушку трансформатора, обеспечивающего его электропитание.На чертеже показан предлагаемый трансформатор, где 1 - магнитопровод; 2 - ка тушка; 3 - высокопотенциальная обмотка;4 - выводы высокопотенциальной обмотки;5 - электростатический внешний высокопотенциальный экран, соединенный с высокопо.тенциальной обмоткой и внутренним экраном 10 (одновременно служит радиатором для охлаждения прибора, например тиратрона); 6 устройство для крепления прибора; 7 - теплоизоляционная прокладка; 8 - заливочный компаунд; 9 - внутренний высокопотенциаль ный экран; 10 - заземленный экран.Внешний электростатический экран, а также экраны, находящиеся в изоляции катушки, имеют геометрию и размещение, обеспечивающие создание наиболее равномерного элек трического поля с заданной величиной напряженности этого поля на изолированной поверхности катушки и у края внешнего экрана.Количество внешних и внутренних экрановопределяется условиями производства и экс плуатации.235190 Составитель Л. Я, МельцерТсхрсд А, А. Камышникова Корректор Н. И. Харламов Гсдак ероо Типажретспин и Центр, пр Подписноеветс Министров СССР крытий приерова, д. 4 тнпогра н, пр, Сапуно который устанавливается вентиль, отличающийся тем, что, с целью улучшения теплового режима вентиля и упрощения технологии изготовления, указанный экран выполнен из материала с высоким коэффициентом теплоЗаказ 744/7ЦНИИПИ Комитета но делам нзЛоскв проводности, снабжен вентиляционными от.верстиями, установлен открыто на панели высоковольтной катушки и соединен с внутренним высокопотенциальным экраном с указап ной катушкой,
СмотретьЗаявка
1069396
М. И. Войчинский, А. А. Ткачев, Л. Д. Гинзбург, В. М. Тютюшин
МПК / Метки
МПК: F28F 3/06, H01F 27/08, H01F 27/40
Метки: высокопотенциальньш, трансформатор
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-235190-vysokopotencialnsh-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Высокопотенциальньш трансформатор</a>
