Способ питания газоразрядпых ламп

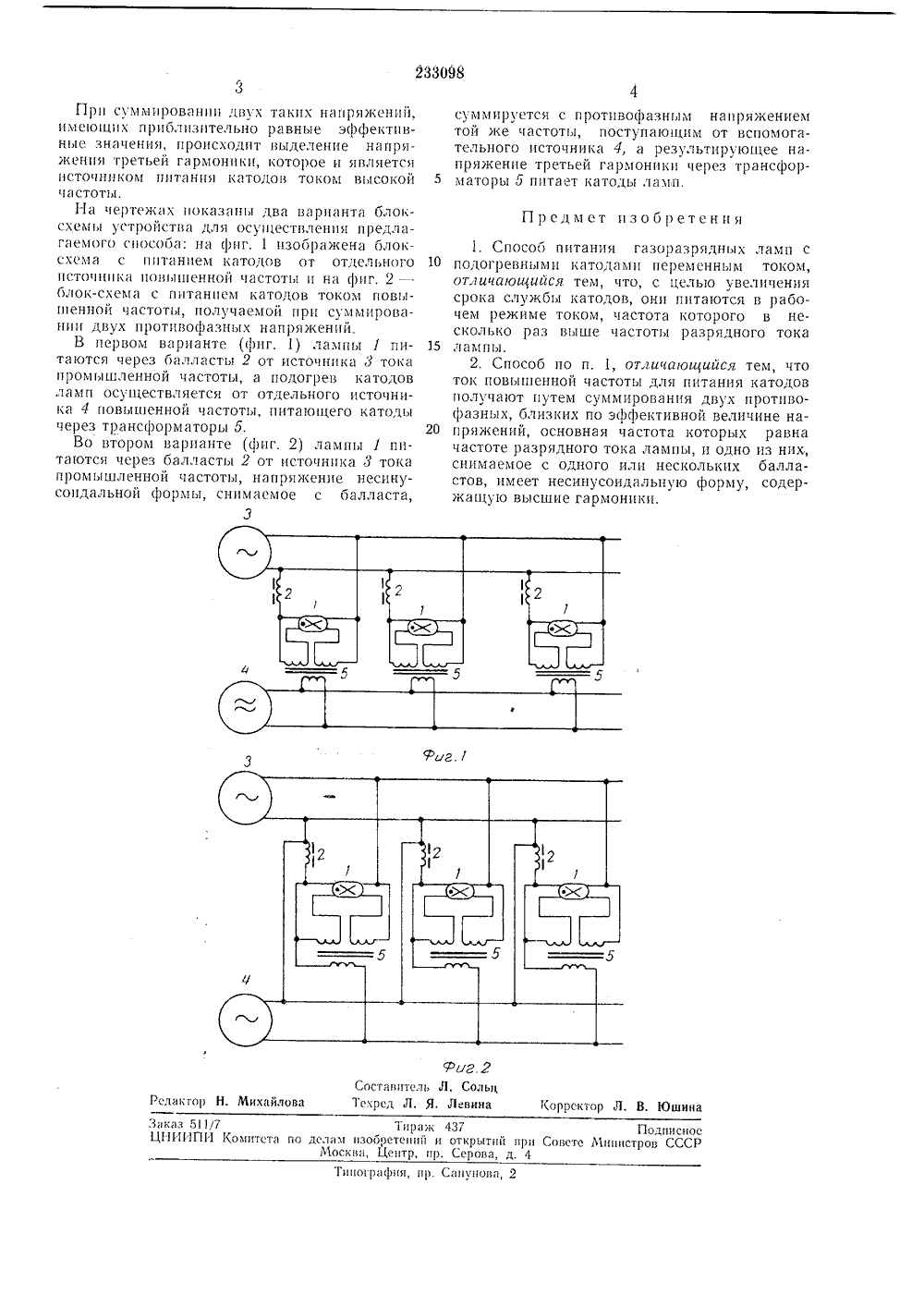

Сома Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 211, 84 1/24-7) рисоеди нием заявкимпК н 05 ь Н 01) УДК 621.327Приорите Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано 18.Х 11.1968. Бюллетень2за 1969 г,Дата опубликования описания 18.17.1969 вторзобретения явител ЫХ ЛАМП РАЗ 20 25 30 Заявлено 06.Х.1967 ( 1188 спосОБ питАния г Изобретение относится к системам питания газоразрядных ламп с подогревными катодами и, в частности, к способам питания люминесцентных ламп.В широко распространенных бесстартерных схемах питания люминесцентных ламп подогрев катодов осуществляется от вспомогательной цепи, Обычно в рабочем режиме после зажигания ламп дополнительный подогрев катодов осуществляется током меньшей величины, чем в пусковом режиме, Это связано с тем, что в рабочем режиме нагрев катодов, необходимый для создания термоэлектронной эмиссии, в значительной степени ооеспечивается разрядным током за счет потерь на электродах, и избыточный остаточный подогрев от вспомогательной цепи приводит к дополнительным потерям мощности и перегреву катода. В ряде исследований отмечалась зависимость срока службы катодов от фазового сдвига тока подогрева относительно разрядного тока лампы, В частности, было установлено, что оптимальные условия создаются при сдвиге фаз тока подогрева и тока разряда на 90. Проведенные позже исследования определяют оптимальный сдвиг токов на 180, Противоречивость этих результатов является в значительной степени результатом отсутствия четкой физической картины процесса на подогреваемых катодах. В связи с этим разрабатываемые системы и устройства для питания ламп имеют весьма разнообразные условия подогрева катодов, часто не обеспечивающие достаточного срока службы ламп.Можно предположить, что на срок службы катодов оказывает влияние не только фаза, но и форма и частота тока подогрева. В результате исследований было установлено, что существенное (в несколько раз) повышение срока службы атодов ое быть достигнуто при подогреве его током повышенной частоты относительно частоты разрядного тока лампы. В этих условиях происходит уменьшение пульсации температуры катода и улучшение условий перезажпгания разряда.Поскольку наличие отдельного генератора повышенной частоты мощностью порядка 10% от мощности лампы (мощность, необходмая для подогрева в рабочем режиме) приводит к существенному удорожанию установки, то целесообразно напряжение повышенной частоты получать путем суммирования двух практически противофазных напряжений промышленной частоты, одно из которых, снимаемое с одного или нескольких балластов, имеет искаженную несинусоидальн ю форму, а другое, синусоидальное, поступает от основного или вспомогательного источника питания промышленной частоты.Предмет изобретения Составитель Л. Сольц 1 дкгор Н. Михайлова схрсд Л. Я. Левина корректор Л. В. ЮшиЗаказ 5117 Тирдк 437ЦгРИП Кокитета по дслди пзооретспий и открытий при СоМосква, Центр, пр. Серова, д. 4 Подписпо те Министров СССРГии 01)д 1 ия, пр. С:иувод Прп сумкИ 1 овгнип двух таких нап 1 яжени 1, имеющих приблизительно равные эффективные значения, происходит выделение напряжения третьей гармоники, которое и является исто 1 нпсом пи 7 яни 51 К 11 тодов тОк 0151 Вьгсокой частоты.111 етежгх покязяньг двя В;11 иянтя блоксхемы устройства для осрцествлени 51 предлагяемогй способа: на фпг. 1 пз 001 жена блоксхема с питанием катодов от отдельного источника попишенной частоты и на фиг. 2 - блок-схема с питанием катодов током повышенной частоты, получаемой при суммировании ДВух протиВОфязных напряженийВ первом варианте (фпг, 1) ламгп 1 питаются через балласты 2 от источника 3 тока промышленной частоты, а подогрев катодов ламп осуществляется от отдельного источника 1 повышенной частоты, питающего катоды через трансформаторы 5.Во втором варианте Ииг, 2) лампы 1 питаются через балласты 2 от источника 3 тока промышленной частоты, напряжение несинусопдяльной ф 01 мы, снимЯемое с балласта,3 суммируется с протпвофазным напрякением той же частоты, поступаюцпм от вспомогательного источника 4, а результирующее напряжение третьей гармоники через трансфор маторы 5 питает катоды ламп. 1. Способ питания газоразрядных ламп с10 подогревнымп катодами переменным током,от,гичающийся тем, что, с целью увеличени 5 гсрока слукбы катодов, они питаются в рабочем режиме током, частота которого в несколько ряз выше частоты разрядного тока15 лампы,2. Способ по п. 1, от,гичающийся тем, чтоток повьнпенной частоты для питания катодовполучают путем суммирования двух противофазных, близких по эффективной величине на 20 пряжений, основная частота которых равначастоте разрядного тока лампы, и одно из них,снимаемое с одного или нескольких балластов, имеет несинусоидальную форму, содержацую высшие гармоники.
