Битер молотильно-сепарирующего устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

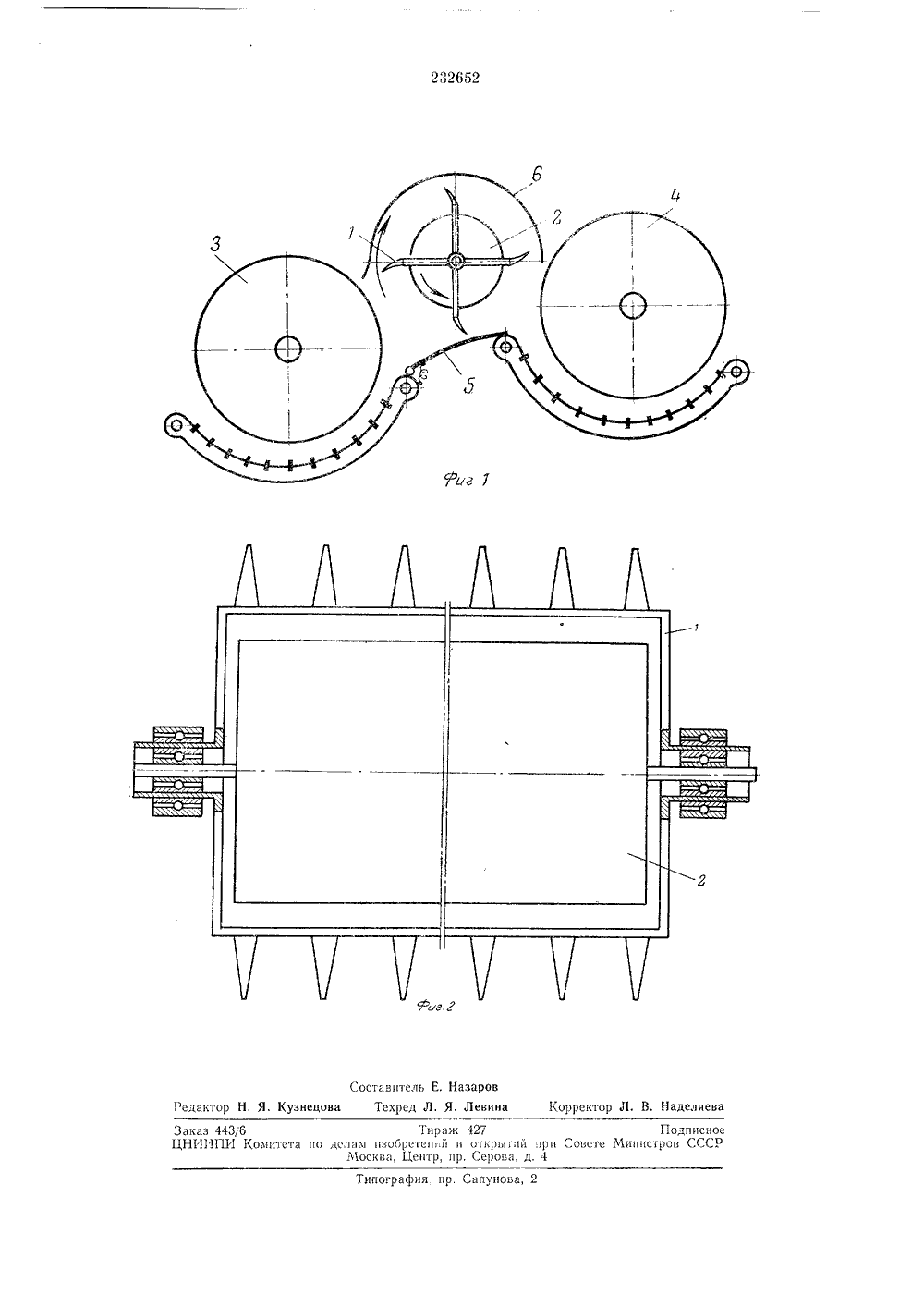

О П И С А Н И Е 232652ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Свита Советскик Соииалистическик РеспубликЗависимое от авт, свидетельстваЗаявлено ОЗ.Ч 11,1967 ( 1169536/30-15)с присоединением заявкил. 45 е, 7/18 ЧПК А 011УД,К 631.361.02 (088.8) иоритет делам открыт Комитет иизобретенийОпуоликовано 11, за 1969 г,1.1968. Бюлле ори Совете Министров СССР,1969 та опубликования описания Авторыизобретент А, Д. Логин, С, Я. Радчен Воробье вител БИТЕР МОЛОТИЛЬНО-СЕПАРИРУЮЩЕГО УСТРОЙСТ Изобретение относится к конструкции молотильно-сепарирующих устройств, в частности конструкции битера, устанавливаемого за молотильным барабаном или между барабанами в двухбярабанном устройстве, 5Известен битер в молотильно-сепарируюшем устройстве, содержащий зубья, которые установлены на пустотелом барабане. Вращение зубьев и пустотелого барабана совпадает,Предлагаемый битер отличается от извест ного тем, что барабан битера образован отдельными расположенными по окружности гребенками и внутри него установлен сплошной цилиндр, вращающийся по отношению к барабану в обратном направлении. Кроме то го, поверхность цилиндра может быть выполнена из полимерных материалов и рифленой.На фиг. 1 схематически изображено молотильно-сепарирующее устройство, вид сбоку; на фиг. 2 - описываемый битер. 2Битер молотильно-сепарирующего устройства содержит вращающийся пальчатый барабан, образованный отдельными расположенными по окружности гребенками 1, и внутри него установлен сплошной цилиндр 2. Этот би тер может бьть установлен между двумя молотильными барабанами 3 и 4 над решеткой б. Над битером находится отражатель б. Прп работе молотильно-сепарирующего устройства обмолоченная хлебная масса выбрасывается пз-под первого молотильного баря- бана 3 в сторону битера, который в свою очередь направляет ее при помощи отражателя во второй молотильный барабан 4. При этом зерну, отраженному от поверхности сплошного цилиндра, вращающегося в обратную сторону. вращения гребенок, сообщается другое направление движения, чем общему потокч массы. Это направление движения может быгь направлено, например, в сторону решетки, через которую и произойдет окончательное отделение зерна от общего потока массы. Предмет изобретения1, Битер молотпльно-сепарирующего устройства, содержащий вращающийся пальчатый барабан, отличаюш,пйся тем, что, с целью повышения эффективности отделения зерна от соломы, барабан образован отдельными расположенными по окружности гребенками и внутри него установлен сплошной цилиндр, вращающийся по отношению к барабану в обратном направлении.2, Битер по п. 1, от.ииающийся тем, что поверхность цилиндра выполнена из полимерных материалов и рифленой.Составитель Е. НазаровРедактор Н. Я. Кузнецова Техред Л. Я. Левина Корректор Л. В, НаделяеваЗаказ 44376 Тираж 427 ПодписноеЦНИИПИ Коппета по дслагп пзосрстеппй и открытий прн Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типография пр. Сапунова, 2
СмотретьЗаявка
1169536
А. Д. Логин, С. Я. Радченко, В. И. Воробьев
МПК / Метки
МПК: A01F 12/00, A01F 12/18
Метки: битер, молотильно-сепарирующего, устройства
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-232652-biter-molotilno-separiruyushhego-ustrojjstva.html" target="_blank" rel="follow" title="База патентов СССР">Битер молотильно-сепарирующего устройства</a>
Отбойный или промежуточный битер молотильно-сепарирующего устройства
Номер патента: 1158088
Опубликовано: 30.05.1985
Авторы: Гарбузов, Горбачев, Халанский, Ярмашев
МПК: A01F 12/18
Метки: битер, молотильно-сепарирующего, отбойный, промежуточный, устройства
...к сельскохозяйственному машиностроению и может быть использовано в конструкции зерноуборочного комбайна,Известен битер, выполненный из наклонно смонтированных на валу дисков и установленный над соломотрясом молотилки 11.Недостаток известного битера заключается в том, что его диски не обеспечивают активное ворошение соломистого вороха.Известен битерный молотильно-сепарирующего устройства, содержащий смонтированные на валу диски, между которыми установлены лопасти 2Недостатком известного битера является то, что при ворошении соломистого вороха он не обеспечивает хорошую сепарацию зерна.Цель изобретения - интенсификация процесса выделения зерна из соломистого вороха.Поставленная цель достигается тем, что в отбойном или...
Битер молотильно-сепарирующего устройства
Номер патента: 1026702
Опубликовано: 07.07.1983
Авторы: Алшинбаев, Берулава, Вильданов
МПК: A01F 12/00
Метки: битер, молотильно-сепарирующего, устройства
...сепарирующей лопастями 3.Торец щитка 6, противолежащий егосоединению с дополнительной сепарирующей лопастью 3, содержит пластину 7 сосмонтированным с возможностью осевоговращения роликом 8.Битер снабжен жестко укрепленнойна боковой поверхности молотилки (непоказана) направляющей дорожкой 9, выполненной из швеллера 10, изогнутого вформе кулачка, меньшая по ширине частькоторого обращена в сторону, противоположную зоне подачи в битер вороха. А длинащитка выполнена не менее расстояния между концами основной и дополнительной сепарирующих лопастей 2 и 3,Ролик 8 размещен в направляющей дорожке 9, которая включает последовательнорасположенные участки ВС, СД, ДЕ, ЕГ,и ГВ, причем каждый из них соответствуетопределенной степени перекрытия...
Битер молотильно-сепарирующего устройства
Номер патента: 345899
Опубликовано: 01.01.1972
Авторы: Вильданов, Воцкий, Колганов, Кутепов, Чел, Электрификации
МПК: A01F 12/00
Метки: битер, молотильно-сепарирующего, устройства
...фнг. 2 - то же, вид сверху; на фнг. 3 - разрез по А - Л на фиг. 1.Битер молотнльно-сепарирующего устройства с пальчиковым механизмом состоит из двух дисков 1 и 2, которые обхватываются цилиндрическим кожухомс четырьмя прорезями для установки направляющих 4 для пальцев. Направляющие вращаются в обоймах 5. Для удобства монтажа внутреших деталей бите 1 а ас кожуха выполнена съемной в виде крышки б (фиг. 2). К диску 1345899 ния ца максимальную величину, а с противоположной стороцы утопают. Вследствие этого захватывающая способность пальцев меняется, оци легко входят в хлебную массу, 5 которая вылетает из зазора первого молотильного аппарата, битер передает массу в следующий рабочиц орган (это может быть как ротационный соломотряс, так и...
Битер молотильно-сепарирующего устройства
Номер патента: 563138
Опубликовано: 30.06.1977
Авторы: Вильданов, Машанов, Прибытков, Четыркин
МПК: A01F 12/00
Метки: битер, молотильно-сепарирующего, устройства
...соломистой массы к поледующему по ходу протекания технологического процесса рабочему органу устройства, что снижает эффективность его работы.В связи с этим в зоне действия битера выделение зерна из соломы и его сепарация незначительны.Цель изобретения - повышение эффективностии отделения зерна от соломы и равномерности транспортирования соломистой массы. Битер имеет кожух 1, на котором зак ны лопасти 2. К лопастям под углом 2 прикреплены дополнительные лопасти 3 де гребенок с пальцами 4.При работе устройства к бптеру поступает с первого по ходу протекания технологического процесса раоочего органа устройства поток соломистой массы. При взаимодействии потока с дополнительной лопастью 3 в виде гребенки мелкий ворох проникает к основной...
