Способ определения содержания полуводной и двуводной модификаций гипса в цементе

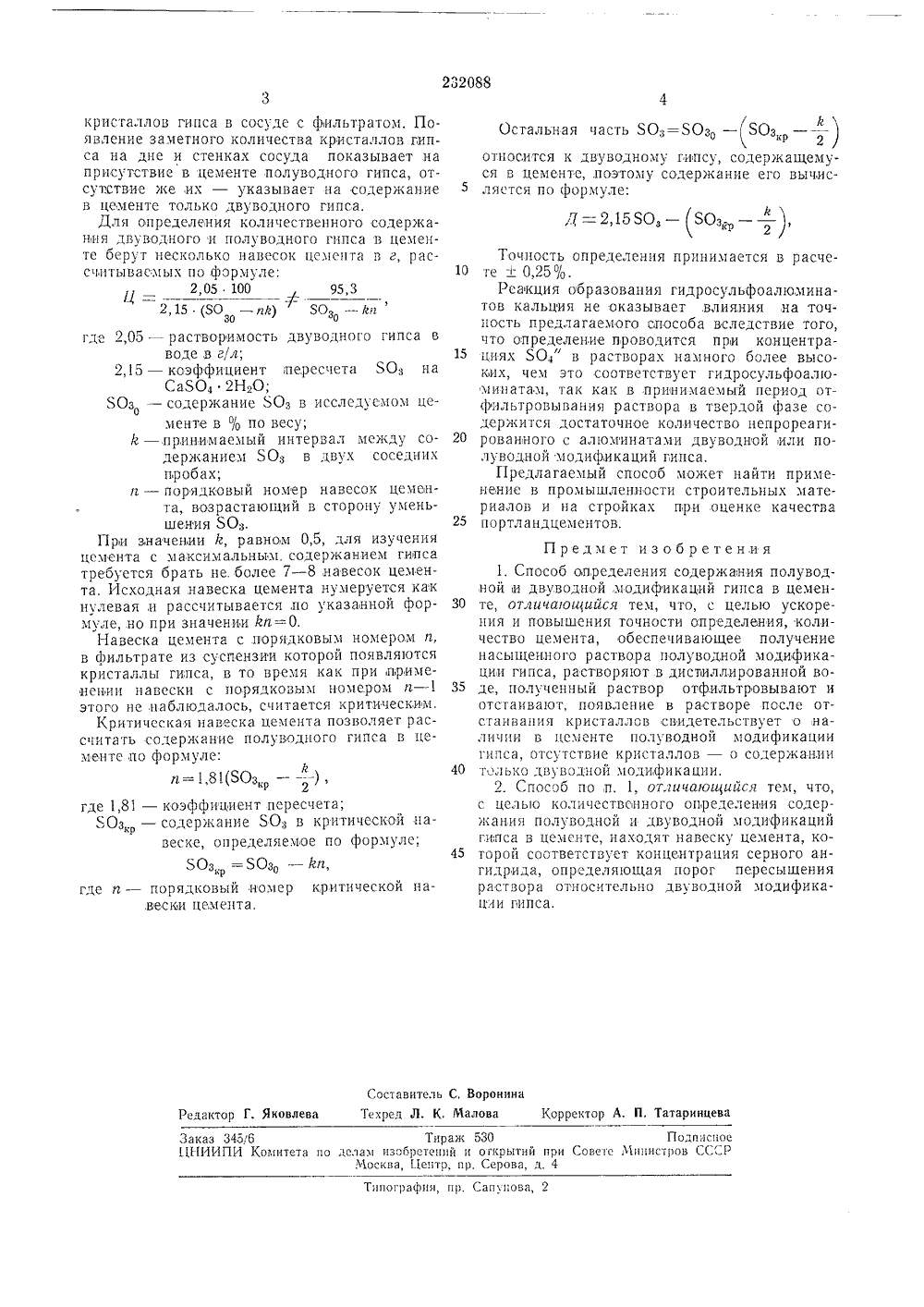

ОП ИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ232088 Союз Советских Социалистических Республикс присоединением заяв И 1 К С 04 ПриоритетОпубликовано 28.Х 1.196Дата опубликования оп Комитет по делам изобретений и открытий при Совете Министров СССР. М. Бут ви тель СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ПОЛУВОДНОЙ И ДВУВОДНОЙ МОДИФИКАЦИЙ ГИПСА В ЦЕМЕНТЕрата раствора. Если втолько двуводный гипс,быть пересыщенным.Для определения соде5 луводной или двуводнойберут навеску цементаполучение насыщенногота, определяемую по фор0 Ц=л 17,41,750 еделения,полуводной и й гипса в цементе с по- кого или рентгенограцементе содержится то раствор не может жания в цементе по- модификаций гипса г, обеспечивающую раствора полугидрамуле:4,35 е 7,4 Известен способ опрдвуводной модификацимощью микроскопичесфического анализа.Целью настоящего изобретения является ускорение и повышение точности определения.Это достигается тем, что количество цемента, обеспечивающее получение насыщенного раствора полуводной модификации гипса, растворяют в дистиллированной воде, полученный раствор отфильтровывают и отстаивают. Появление в растворе после отстаивания кристаллов свидетельствует о наличии в цементе полуводной модификации гипса, а отсутствие кристаллов - о содержании только двуводной модификации.Для количественного определения содержания полуводной и двуводной модификаций гипса в цементе находят навеску цемента, которой соответствует концентрация серного ангидрида, определяющая порог пересыщения раствора относительно двуводной модификаци,и гипса.Способ основан на том, что полуводная модификация гипса обладает растворимостью в воде 7,4 г,г, а двуводная - 2,05 г/г. Время для перекристаллизации полуводного випса в двуводный составляет не менее 10 мин, за это время можно отфильтровать достаточное количество пересыщенного относительно двугидгд - растворимость полуводного гипса вводе в гг1,7 - коэффициент пересчета 50 з на15 СаЬОт;50 з - содержание серного ангидрида в цементе в % по весу.Содержание 50 з в цементе определя:тсяхимическим анализом, В случае, если по ка ким-либо причинам содержание 50 з в цементене определено, то берут навеску в количе.гве 370 г, которое соответствует условию минимального содержания гипса в заводских це ментах.25 Навеску цемента затворяют в литре дистил.лированной воды, энергично, перемешивают, ,после чего в течение 3 мин раствор отфильтровывают (не менее 100 м г),на плотной фильгровальной бумаге, фильтрат отстаивают в те ченпе 30 мин и наблюдают за появлением282088 Составитель С, ВоронинаТехред Л, К, Малова Корректор А. П. Татаринцева Редактор Г. Яковлева Заказ 345,6 Тирагк 530 Подписное ЦИИИПИ Когаитета по делам изобрстеггий и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4Типография, пр Сапзпова, 2 кристаллов гипса в сосуде с фильтратом. Появление заметного количества кристаллов гипса на дне и стенках сосуда показывает наприсутствие в цементе полуводного гипса, отсутствие же,их - указывает на содержаниев цементе только двуводного гипса.Для определения количественного содержания двуволного и полуводного гипса в цементе берут несколько навесок цемента в г, рассчитываемых по формуле:2,05 100 95,32, 15 (30 - и/г) 30 з - Ъгзо зогле 2,05 - растворимость двуводного гипса вводе в г/л;2,15 - коэффициент пересчета ЯОз наСас 10 г 2 Н 20;80 з - содержание 80 з в исследуемом цеоменте в % по весу;Й - принимаемый интервал между содержанием 50 з в двух соседнихп,робах;и - порядковый номер навесок цемента, возрастающий в сторону уменьшения ЯОз.При значении й, равном 0,5, для изученияцемента с гмаксимальньвь содержанием гипсатреоуется брать не. более 7 - 8 навесок цемента. 1 Лсходная навеска цемента нумеруется какнулевая,и рассчитывается,по указанной формуле, но при значении оп=0.Навеска цемента с порядковым номером п,в фильтрате из суспензии которой появляютсякристаллы гипса, в то время как при,применении навески с порядковым номером и - 1этого не наблюдалось, считается критическим.Критическая навеска цемента позволяет рассчитать содержание полуводного гипса в цементе по формуле:йи = 1 81(50 з, -- -),2где 1,81 - коэффициент пересчета;КОз. - содержание 50 з в критической накрвеске, определяемое по формуле;зк =8 Озо - п,где и - порядковый номер критической навести цемелта,Остальная часть гОз=Юз в г оОзокр относится к двуводному гипсу, содержащемуся в цементе, поэтому содержание его вычисляется по формуле: Точность определения принимается в расче те + 0,25%Реакция образования гидросульфоалюминатов кальция не оказывает влияния на точность предлагаемого способа вследствие того, что определение проводится при концентра циях 50" в растворах намного более высоких, чем это соответствует гидросульфоалюминатам, так как в принимаемый период отфильтровывания раствора в твердой фазе содержится достаточное количество непрореаги рованного с алюхгинатами двуводной или полуводной модификаций гипса.Предлагаемый способ может найти применение в промышленности строительных материалов и на стройках при оценке качества 25 портландцементов. Предмет изобретения1, Способ определения содержапня полуводной и двуводной,модификаций гипса в цемен 30 те, отличагощийся тем, что, с целью ускорения и повышения точности определения, количество цемента, обеспечивающее получениенасыщенного раствора полуводной модификации гипса, растворяют в дистиллированной во 35 де, полученный раствор отфильтровывают иотсгаивают, появление в растворе после отстаивания кристаллов свидетельствует о наличии в цементе полуводной модификациигипса, отсутствие кристаллов - о содержании40 только двуводной модификации.2. Способ по п. 1, отличающийся тем, что,с целью количественного определения содержания полуводной и двуводной модификацийгипса в цементе, находят навеску цемента, ко 45 торой соответствует концентрация серного ангидрида, определяющая порог пересыщенияраствора относительно двуводной модификации гипса,
