Генератор напряжения сложной формы

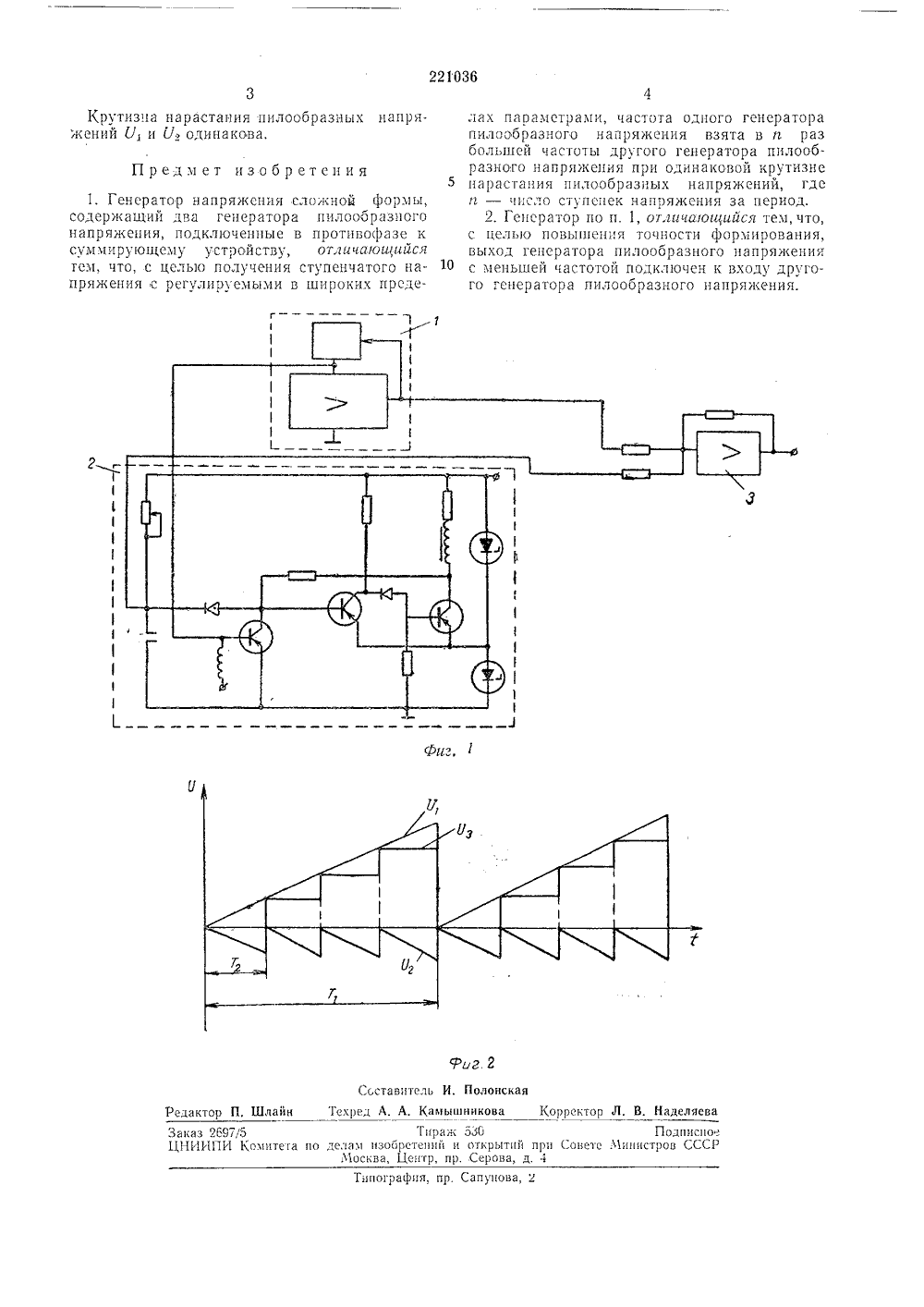

221036 ф М ЧИТ. зд,." ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических РеспубликЗависимое от авт. свидетельства ЛЪ Кл, 21 ат, 36/О аявлено 10.1 Ъ.1967 ( 1147265/ с присоединениемПриоритет явки1 ПК Н 03 Комитет по делам зобретений и открытий при Совете Министров СССР21.373,43 088 публиковано 01.711.1968. Бюллетень21ата опубликования описания 24.1 Х.1968 вторызобретени Г. С. Крученых, Г. А. Макаров, В. Г. Рехсан и А. И, Те явитель Украинский научно-исследовательский институт станков и инструментов й ФОРМ ЕНЕРАТОР НАПРЯЖЕНИЯ С 2 ложной пилооб 10 Известны генераторы напряжения с формы, содержащие два генератораразного напряжения, подключенные в проти. вофазе к суммирующему устройству.В генераторах ступенчатого напряжения, содержащих накопительный конденсатор, изза утечки заряда конденсатора пределы регулирования параметров не могут быть достаточно широкими.Предложенное устройство отличается от известных тем, что частота одного генератора взята в и раз большей частоты другого генератора при одинаковой крутизне нарастания пилообразных напряжений, где и - число ступенек напряжения за период.Это отличие позволяет получить ступенчатое напряжение и расширить пределы регулирования параметров.Кроме того, выход генератора пилообразного напряжения с меньшей частотой подключен к входу другого генератора пилообразного напряжения для того, чтобы завершение периодов обоих генераторов пилообразного напряжения совпадало, Таким образом повышается точность формирования, так как исключается накопление ошибки, обусловленной нестабильностью периода генератора пилообразного напряжения с меньшей частотой.На фиг. 1 представлена принципиальная схема описываемого устройства; на фиг. 2 -- временные диаграммтя его работы. Частога колебаний генератора 1 пилообразного напряжения в и раз меньше частоты колебаний генератора 2 пилообразного напряжения. Выходы генераторов 1 и 2 подключе.5 ны к входу суммиру;ощего устройства 3, в качестве которого может быть использован решающий усилитель, Выход генератора 1 пилообразного напряжения подключен к входу генератора 2 пилообразного напряжения.На фиг. 2 представлены график выходногонапряжения генератора 1 пилообразного напряжения Ь, график выходного напряжения генератора 2 пилообразного напряжения Уз, график выходного ступенчатого напряжения 15 /з. Период Т колебаний генератора 2 пилообразного напряжения равен длительности одной ступеньки выходного напряжения, период 7 колебаний генератора 1 пилообразного напряжения равен периоду выходного ступенча того напряжения. Так как периоды колебанийнапряжений lь Г кратны, завершение периода колебания Ь, должно совпадать с завершением соответсгвующего периода колебания Ьз. Подключение выхода генератора 1 пило образного напряжения к входу генератора 2пилообразного напряжения обеспечивает срыв его колебания го окончании периода Т,.Изменение длительности ступенек достигается изменением периода 7 амплитуда ступе нек регулируется изменением амплитуды пилообразных напряжений Ьи Уз221036 Крутизна нарастания пилообразных напряжений У, и еl одинакова. Предмет изобретения 51. Генератор напряжения сложной формы,содержащий два генератора пилообразногонапряжешгя, подключенные в противофазе ксуммирующему устройству, от,гичаюшийсятем, что, с целью получения ступенчатого напряжения с регулируемыми в широких предеГ Составитель олоиская елактор П, Шлайк Техред А. А, Камышникова Корректор Л. В. Наделяев Тираж ооо Подписоерстеиий и открытий прп Совете Министров СССРЦентр, пр. Серова, д. 4 Заказ 2 И 7,5ЦН ИИ ПИ Копи и те га о делаги из Москвипография, пр. Сапунова, 2 Рглах параметрами, частота одного генератора пилообразного напряжения взята в и раз большей частоты другого генератора пилообразного напряжения при одинаковой крутизне нарастания пилообразных напряжений, где гг - число ступенек напряжения за период.2. Генератор по п. 1, от,гичагоцийся тем, что, с целью повышения точности формирования, выход генератора пилообразного напряжения с меньшей частотой подключен к входу другого генератора пилообразного напрягкения.
