Гидрораспределитёль с электромагнитным приводом для автоматизированных горных машин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

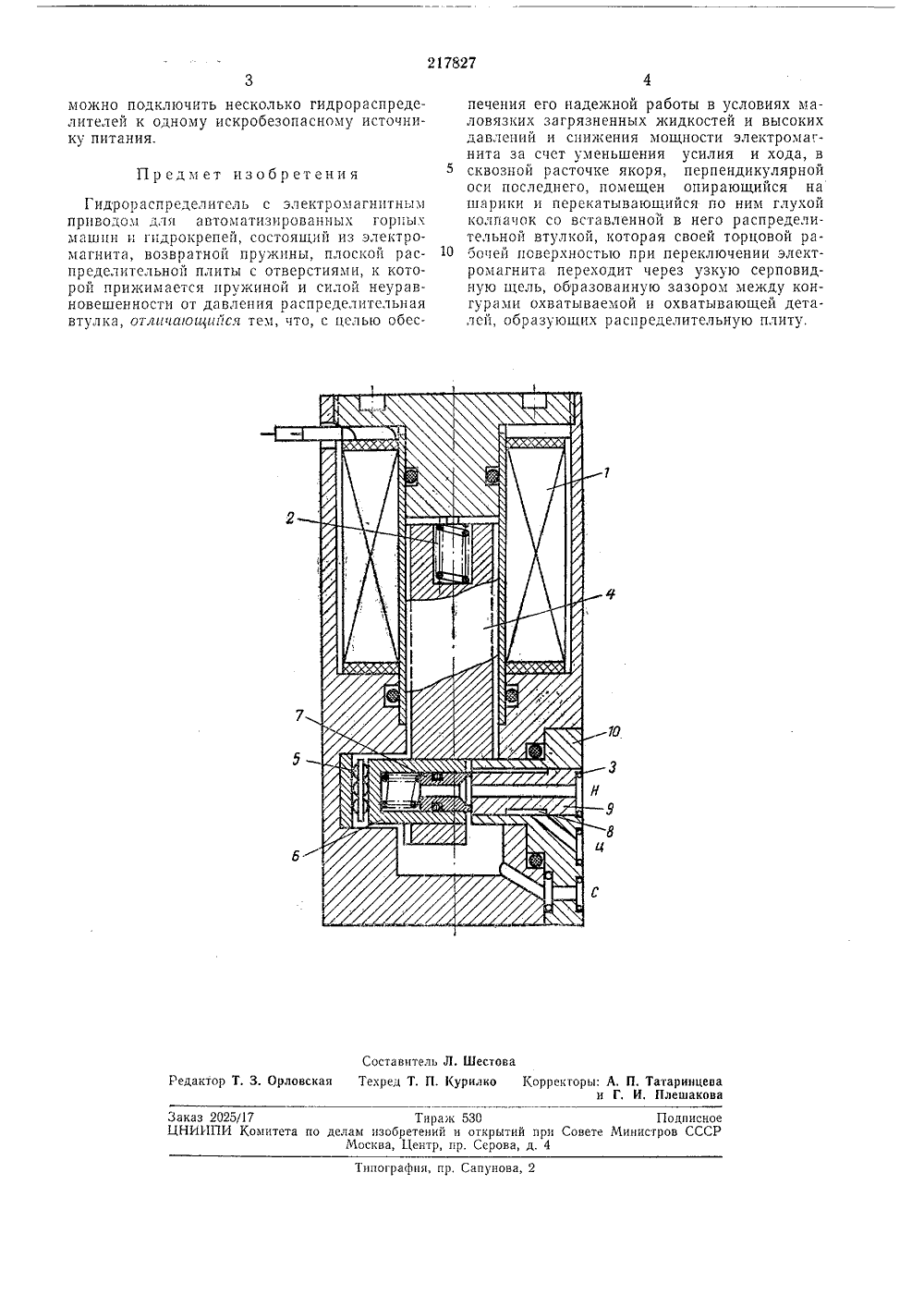

217827 Союз Советских Социалистических РеспубликЯни 3 ЩЩ псимое от авт, свидетельстваЗаявлено 24,тг 111.1966 ( 1099567/25-8), 47 д, 45/02 171 т рисоедипением заявкиКомитет по делам зобретений и открытий при Совете Министров СССР1 риоритетОпубликовано 07 тг.1 Дата опубликования МПК Г 061 с г 06 и УД 1 62-523.3(, Э, С. К А. М, Вартаня илявец, Н . Е. Бейл оектно-ко мплексной н А. Комарьострукторский и экспмеханизации шахт 3 аявител нецкий государственный тальный институт именОРАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРОМАГНИТНЫММ ДЛЯ АВТОМАТИЗИРОВАННЫХ ГОРНЫХ МАШ И ГИДРОКРЕПЕЙ 1 РИВОД го к Известны гидрораспределители с электромагнитным приводом для автоматизированных горных машин и гидрокрепей, состоящие из электромагнита, возвратной пружины, плоской распределительной плиты с отверстиями, к которой прижимается пружиной и силой неуравновешенности от давления распределительная втулка,Для обеспечения надежной работы в условиях маловязких загрязненных жидкостей и высоких давлении и снижения мощности электромагнита за счет уменьшения усилия и хода в предлагаемом гидрораспределителе в сквозной расточке якоря, перпендикулярной оси последнего, помещен опирающийся на шарики и перекатывающийся по ним глухой колпачок со вставленной в него распределительной втулкой. При переключении электромагнита втулка своей торцовой рабочей поверхностью переходит через узкую серповидную щель между охватываемой и охватывающей деталями, составляюгцими распределительную плиту,На чертеже схематически изображен описываемый гидрораспределитель с электромагнитным приводом.Гидрораспределитель содержит электромагнит 1, возвратную пружину 2, распределительную плиту 3, В сквозной рас чке якоря 4 помещен опирающийся на шари и 5 и перекатывающиися по ним глухои колпачок б со вставленной в него распределительной втулкой 7. При переключении электромагнита втулка 7 своей торцовой рабочей поверхностью переходит через узкую серповидную щель 8 между охватываемой 9 и охватывающей 1 О деталями, составляющими распределительную плиту 3,При включении электромагнита 1 якорь 4 0 переключает втулку 7 так, что выход каналаг па плоской распределительной плите д попадает под втулку 7. При этом нагнетаемая жидкость поступает в канал гг, а слив с отсечен от каналов н и гг. При отключении электромагнита возвратная пружина 2 возвращает втулку 7 в исходное положение, при этом каналы гг и с сообщаются, и канал и отсекается.Для уменьшения мощности электромагнита О в описываемом гидрораспределигеле уменьшен ход втулки за счет минимально допустимой с технологической точки зрения ширины торцовой поверхности втулки, а также благодаря тому, что канал гг вьгведен на плоскость распределительной плиты, выполненную в виде узкой щели.Ширина щели может быть порядка 0,1 -О,З лг.тг, что позволяет ух еньшить ход втулки до 0,4 - О,б,тглг. При таком ходе мощность О электромагнита снижается настолько, чтоТираж 530етений и открытий при центр, пр. Серова, д. 4 Заказ 2025/17ЦНИИПИ Комите Подписно инистров СССРлам изо Москва овет Типографп Сапунова,можно подключить несколько гидрораспределителей к одному искробезопасному источнику питания. Гидрораспределитель с электромагнитным приводом для автоматизированных горны; машин и гидрокрепей, состоящий из электромагнита, возвратной пружины, плоской распределительной плиты с отверстиями, к которой прижимается пружиной и силой неуравновешенности от давления распределительная втулка, отличаощпшся тем, что, с целью обеспечения его надежной работы в условиях маловязких загрязненных жидкостей и высоких давлений и снижения мощности электромагнита за счет уменьшения усилия и хода, в сквозной расточке якоря, перпендикулярной оси последнего, помещен опирающийся на шарики и перекатывающийся по ним глухой колпачок со вставленной в него распределительной втулкой, которая своей торцовой ра бочей поверхностью при переключении электромагнита переходит через узкую серповидную щель, образованную зазором между конгурами охватываемой и охватывающей деталей, образующих распределительную плиту,
СмотретьЗаявка
1099567
Донецкий государственный проектно конструкторский, экспериментальный институт комплексной механизации шахт
А. М. Вартан нц, Ю. В. Бил вец, Н. А. Комарь, Э. С. Коган, Ю. Е. Бейлин
МПК / Метки
МПК: F16K 31/40
Метки: автоматизированных, гидрораспределитёль, горных, машин, приводом, электромагнитным
Опубликовано: 01.01.1968
