Прибор для определения в сыпучих материалах объемного содержания зерен разной крупности

Номер патента: 21485

Прибор для определения в сыпучих материалах объемного содержания зерен разной крупности. Страница 2.

ZIP архив

Текст

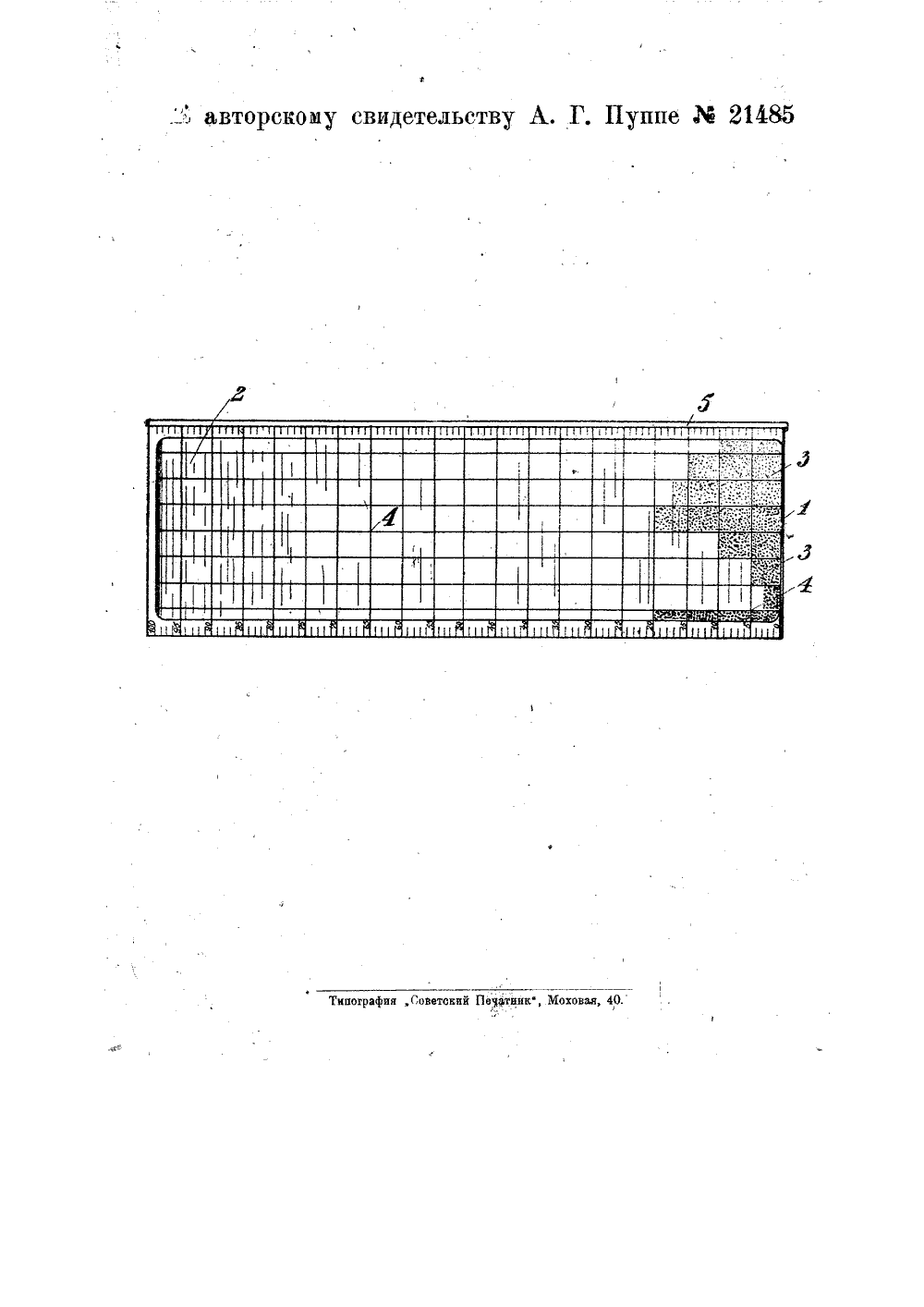

Класс 42 е, 29421, 9 М 21485 двторекое евндетепьетво на изобретение Н И рибора дляобъемного с авторскому свид определения в сыпучих материалаходержания зерен разной крупности. 16 марта 1930 г. А, Г. П уппе, заявлесвид,66658),ельств1 июля 193 выдаче авторского свидетельства опуоликова Предмет изобрете Изобретение касается приборов, снабженных параллельно расположенными ситами с последовательно изменяющейся ве вчиной отверстий и предназначенных для сортировки сыпучего материала по величине зерна. В предлагаемом приборе содержащая сита коробка имеет прозрачную стенку с нанесенными на ней делениями, служащими для определения соотношений объемов зерен:"разной крупности после установки коробки на торец.На чертеже изображен боковой вид прибора.В коробку 1 вставляются обоймы с ситами 3 различных номеров, располагаемыми с последовательно возрастающей величиной отверстий. Сита уотанавливаются на равных расстояниях. В случае определения объемных соотношений входящих в испытуемый материал однородных частиц или же в зависимости от возрастания удельного веса последних, сита располагаются с последовательно увеличивающимися в направлении от дна коробки г., эмежутками. Коробка 1 имеет прозрачную боковую стенку 2, снабженную некоторым числом (10,20100) делений 4. Испытуемый материал насыпается в коробку, закрываемую, крышкой 5, и при встряхивании прибора просеивается, при чем зерна разной крупности постепенно задерживаются ситами с соответствующими размерами отверстий. После просеивания коробка поворачивается на торец, в вертикальное положение, и задержанные зерна располагаются столбиками в промежут.ках между ситами. Объемные соотноше"ния отсортированных зерен определяются по соответствующим высоте столбиков.делениям 4. При просеивании стеклянная стенка предохраняется от повреждений посредством экранов. Съемная крышка 5 может служить для отмеривания порций испытуемого материала,Прибор для определения в сыпучих ма-териалах объемного содержания зерен разной крупности, состоящий из коробки с параллельно расположеннымиситами с последовательно изменяющейся величиной отверстий, для постепенного задер" живания соответственных частиц испытуемого тела, отличающийся тем, что содер-жащая сита 3 коробка 1 снабжена боко- вой прозрачной стенкой 2 с делением 4, с целью определения относительного объема остатков на ситах при установке коробки 1 в вертикальном положении.

Смотреть

Заявка

66658, 16.03.1930

Пуппе А. Г

МПК / Метки

МПК: G01F 13/00, G01F 15/08

Метки: зерен, крупности, материалах, объемного, прибор, разной, содержания, сыпучих

Опубликовано: 31.07.1931
