Способ сообщения колебательных перемещении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 207069
Автор: Фрагин
Текст

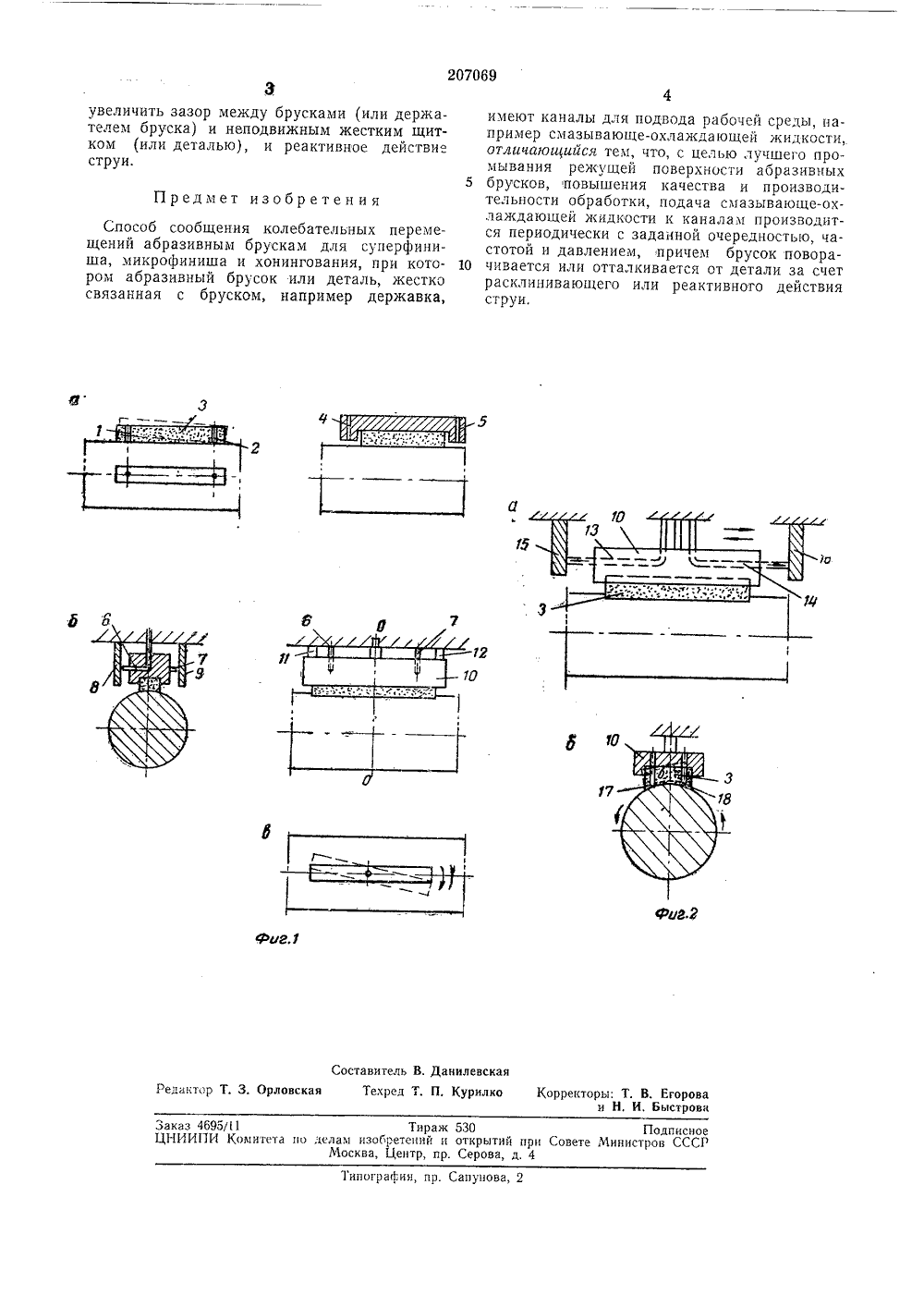

Зависимое от авт. свидетельстваКл, 67 а, 9 Заявлено 21 М.1965 (И 1008289/25-8) с присоединением заявкиПриоритетОпубликовано 08.Х 1,1967, Бюллетень1Дата опубликования описания 20.П.1968 МПК В 21 о Комитет по аслам изобретеиий и открытий при Совете Министрет СССРУ г 1 К 621.923.5.079-589.11 (088.8) Авторизобретения И. Е. Фрагин Заявитель СПОСОБ СООБЩЕНИЯ КОЛЕБАТЕЛЬНЬ 1 Х ПЕРЕМЕЩЕНИИ АБРАЗИВНЫМ БРУСКАМ ДЛЯ СУПЕРФИНИША,МИКРОФИНИША И ХОНИН 1 ОВАНИЯ1Известны способы сообщения колебательных перемещений абразивным брускам, а также способы подвода смазывающе-охлаждающей или абразивной смеси через абразивные бруски по подводным каналам при отделочных доводочных операциях,Предлагаемый способ улучшает очистку рабочей поверхности бруска, а также повышает качество и производительность обработки. Для этого смазывающе-охлаждающая жидкость подается к каналам периодически с заданной очередностью, частотой и давлением,Величина давления выбирается в зависимости от физико-механических свойств обрабатываемого материала, вида смазывающе-охлаждающей жидкости, пористости и зернистости брусков и т. д,Амплитуда колебания определяется величиной давления и не превышает десятых. долей милли метра.Колебания бруска возникают за счет пульсации жидкости, когда она подается под давлением Р, к одному отверстию бруска, под давлением Ре к другому, при этом РтРе (Р,+О, либо Ре=О). Затем давление Р может уменьшаться, а давление Р, возрастать. На фиг. 1 и 2 представлены различные варианты подачи смазывающе-охлаждающей жидкости,2Рабочая жидкость (фиг. 1,а) поочередно подается под давлением через отверстия 1 и 2бруска 8 или через держатель бруска по соплам 4 и 5. В последнем случае нет необходи 5 мости изготовлять отверстия в абразивномили алмазном бруске, однако очищающее действие жидкости менее эффективно.Рабочая жидкость (фиг. 1,б), выходя черезсопла б и 7 держателя, ударяется о жесткие10 щитки 8 и 9. За счет реактивного и расклинивающего действия струи держатель 10 брускаповорачивается относительно оси вращенияО - О. Плоские пружины 11 и 12 возвращаюгбруски в исходное положение. В устройстве15 без плоских пружин брусок перемещается пострелкам, указанным на фиг. 1,в.Пульсирующая рабочая жидкость (фиг, 2,а)поочередно вытекает из сопел 13 и 14 держателя 10 бруска, и, ударяясь о щитки 15 и 1 б,20 сообщает бруску 3 осевое колебательное движение,Пульсирующая охлаждающая жидкость(фиг. 2,б) проходит поочередно через сопла 17и 18, расположенные в бруске или в держате 25 ле бруска, и сообщает бруску колебательныедвижения относительно оси, параллельной рабочей плоскости бруска.Во всех описанных случаях для сообщениябруску колебаний используется расклипиваю 30 щее действие струи жидкости, стремящейсяЗаказ 46951 Тираж 530ЦНИИПИ Комитета по делам изобретений и открытий прМосква, Центр, пр. Серова, д. 4 Подписное овете Министров СССРТипография, пр. Сапунова,3увеличить зазор между брусками (или держателем бруска) и неподвижным жестким щитком (или деталью), и реактивное действие струи. Способ сообщения колебательных перемещений абразивным брускам для суперфиниша, микрофиниша и хонингования, при котором абразивный брусок или деталь, жестко связанная с бруском, например державка,имеют каналы для подвода рабочей среды, например смазывающе-охлаждающей жидкости, отличающийся тем, что, с целью лучшего промывания режущей поверхности абразивных 5 брусков, повышения качества и производительности обработки, подача смазывающе-охлаждающей жидкости к каналам производится периодически с заданной очередностью, частотой и давлением, причем брусок повора чивается или отталкивается от детали за счетрасклинивающего или реактивното действия струи,
СмотретьЗаявка
1008289
И. Е. Фрагин
МПК / Метки
МПК: B24B 33/04, B24B 35/00
Метки: колебательных, перемещении, сообщения
Опубликовано: 01.01.1968
