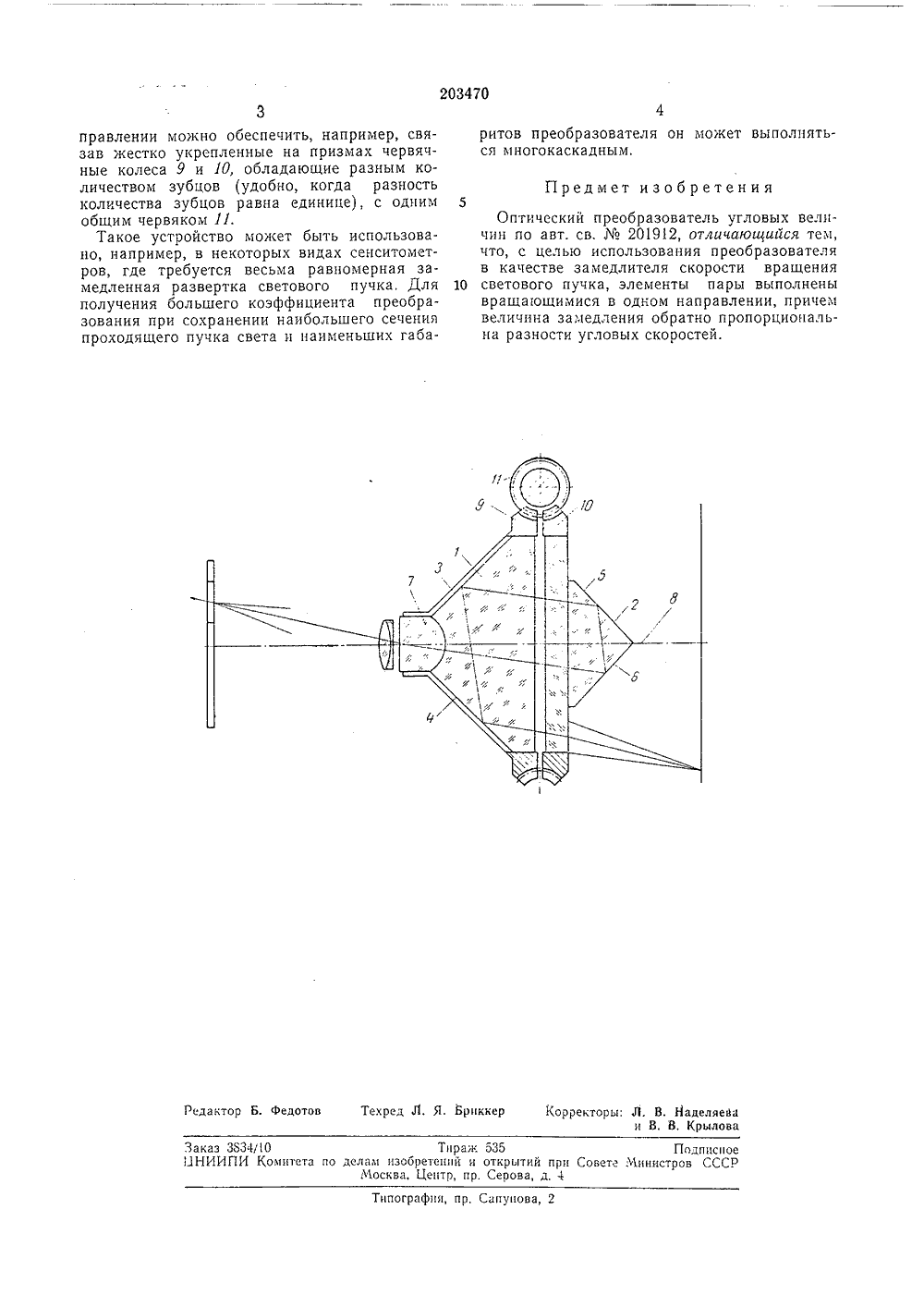

2 О 3470 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства201912836085 26-1 Заявлено 14 Х.1963 ч, 57 а,61 вкиприсоединениемриоритетпубликовано 28.1 Х МПК Ст ОЗЬУД К 621.397,3:771.534.52(088.8) Комитет по делам изобретений и отнрыти ори Совете 1 йииистров СССР67, Бюллетень2 та опубликования описания 11.Х 11.1967 Автор изобр н аму вител ОПТИЧЕ РЕОБРАЗОВА УГЛОВЫХ ВЕЛИЧИН 2 гс ветено ав 0 В основном авт, св,201912 описан оптический преобразователь угловых величин, содержащий по меньшей мере одну пару, напоимер, призм, выполненных разновеликими,каждая из которых имеет две зеркальные поверхности, расположенные под прямым углом, с вершинами прямых углов призм, обращенными внутри каждой пары в противоположные стороны, осью вращения призм, лежащей в плоскости главного сечения и проходядей через середины ребер, образованныхгересечением зеркальных поверхностей, перпендикулярно к ребра.;, которая делит прямые углы в указанной плоскости пополам.Призмы врац,аотся в противоположные сторопы с преимущественно равными угловымискоростями, а проходящий в преобразователепучок лучей ускоряется по скорости радиаль:ого вращения,,1 ля использования оптического преобразователя в качестве замедлителя скорости вращения светового пучка предлагается элементы пары выполнить вращающимися в одномнаправлении с малои разностью угловых скоростей; чем меньше разность этих скоростей, 2тем больше величина замедления скоростиврдщеиит светового пучка.11 а чертеже представлена принципиальнаясхема предлагаемого оптического преобразователи угговых величии. 3 Преобразователь содержит призмы 1 и отражающими гранями 3 и 4 и б и б соот ственно. В центре ребра призмы 2 размещ приспособление 7, в данном случае предст ляющее собой линзу, предназначенное для ввода пучка света в преобразователь. Призмы 1 и 2 вращаются в одном направлении вокруг оси 8.При равномерном вращении призм 1 и 2 в одном направлении с некоторой разностью угловых скоростей выходящий из преобразогателя пучок света будет вращаться равномерно и с замедленной относительно угловой скорости вращения призм 1 и 2 угловой ско- ростьО. Чем мегьше разность угловых скоростей вращения призм 1 и 2, тем больше коэффициент замедления. Известно, что получить очень медленное, в высшей степени равномерное вращение какого-либо тела вокруг оси весьма затруднительно вследствие неравномерности сил трения, возникающих в механизх:ах с медлеиньм вращением. Если же пр;змы 1 и 2 вращать очень быстро в одном направлении с малой разностью угчовых ско. ростей, то вращаощиеся быстро призмы будут выполнять роль маховиков, что и обеспеи:т высокую степень равномерности сильно замедленного вращения пучка свега.Создание малой разности угловых скоростей при вращении призм 1 и 2 в одном иаРедактор Б. Федотов Заказ 3834/О Тираж 535 ПодписноеЦНИИПИ Комитета по делаги изобретешш и открытий прп Совете Министров СССРМосква, Центр, пр. Сеоова, д. 4 Типография, пр, Сапунова, 2 правлении можно обеспечить, например, связав жестко укрепленные на призмах червячные колеса 9 и 10, обладающие разным количеством зубцов (удобно, когда разность количества зубцов равна единице), с одним общим червяком 11.Такое устройство может быть использовано, например, в некоторых видах сенситометров, где требуется весьма равномерная замедленная развертка светового пучка. Для получения большего коэффициента преобразования при сохранении наибольшего сечения проходящего пучка света и наименьших габаритов преобразователя он может выполняться многокаскадным. Предмет изобретения 5Оптический преобразователь угловых величин по авт. св. Ма 201912, отличающийся тем, что, с целью использования преобразователя в качестве замедлителя скорости вращения 10 светового пучка, элементы пары выполненывращающимися в одном направлении, причем величина замедления обратно пропорциональна разности угловых скоростей.

Смотреть

Заявка

836085

МПК / Метки

МПК: G01C 1/00, G01S 3/789, G02B 5/04

Метки: 203470

Опубликовано: 01.01.1967
