Сепаратор для сортирования сыпучих материалов по крупности

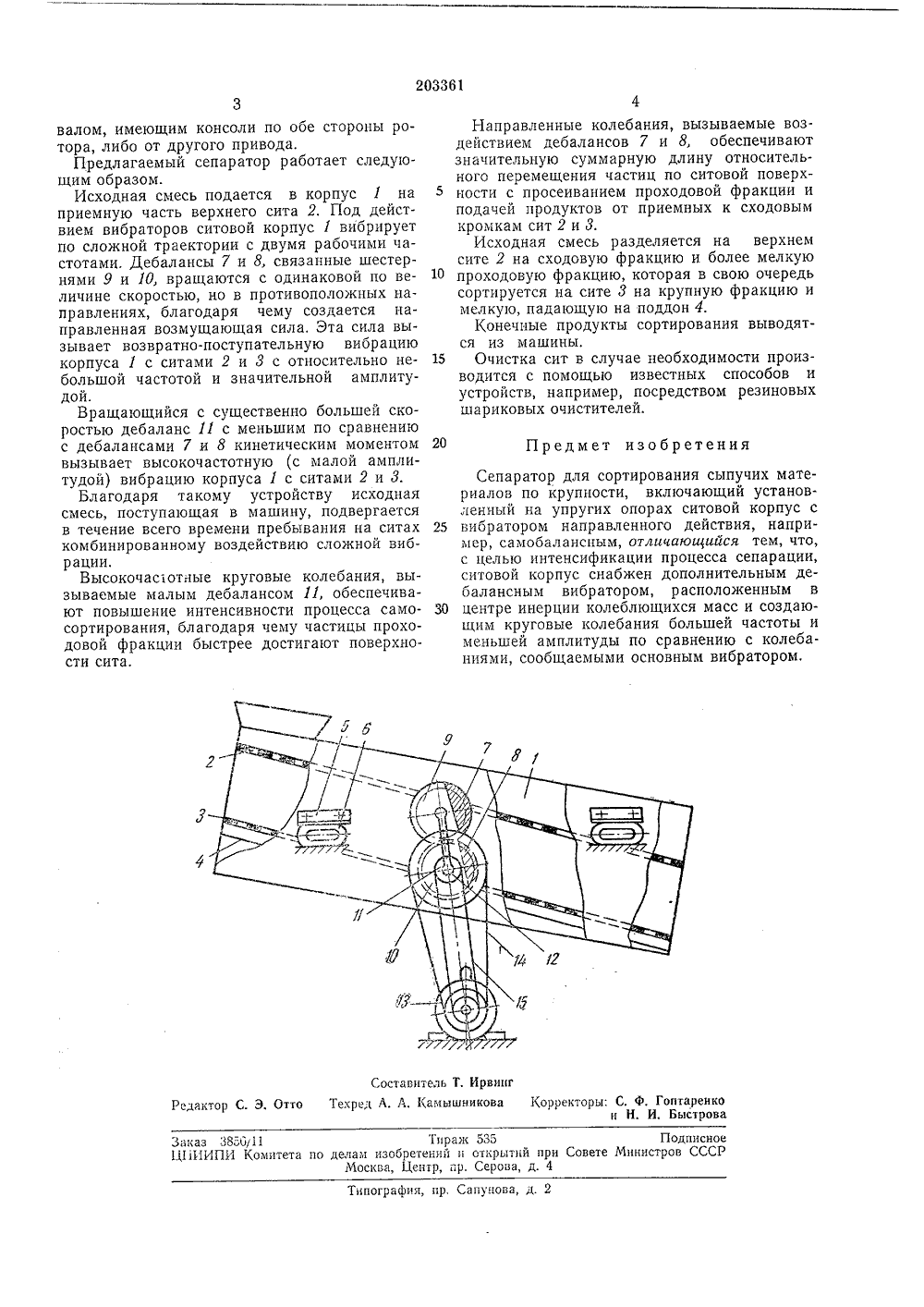

Союз Советскик Социалистических Республикавт. свидетельстваЗависимое Кл. 45 е аявлено 21.Ч.1966 ( 1077148/30-15) с присоедине ем заявки1 ПК А 011 1 рнорит Комитет по ДелаМ забретений и открытийата опублик Авторыизобретен Лейки Я. И, Лейкин,ерельмут Заявител ЕПАРАТОР ДЛЯ СОРТИ МАТЕРИАЛОВ ПО АНИЯ СЫПУЧИХУПНОСТИ Сущность предлагаемого изобретения поясняется при рассмотрении чертежа, на котором изображена схема предлагаемого сепаратора.Предлагаемый сепаратор состоит из ситового корпуса 1, снабженного ситами (например, двумя) 2 и 3, сплошным поддоном 4 под нижним ситом 3, кронштейнами 5, посредст. вом которых корпус опирается на амортизаторы б, например резиновые. На ситовом корпусе установлен вибратор, состоящий из расположенных по обе стороны корпуса пар одипаковых дебалансов 7 и 8, жестко связанных с находящимися в зацеплении шестернями 9 и 10. Кроме указанных дебалансов, предназначенных для создания направленных вибраций ситового корпуса, в конструкции предусмотрен дебаланс 11, вращающийся, например, вокруг оси 12 дебалансов 8, но со значительно большей скоростью, чем дебалансы 8. Кинетический момент дебаланса 11 предусматривается значительно меньшим, чем у дебалансов 8, что достигается выполнением его с меньшей массой и с меньшим радиусом вращения центра тяжести.Привод шестерен 10 осуществляется от электродвигателя 13 через гибкую передачу 14. Привод дебаланса 11 осуществляется через гибкую передачу 15 от того же электродвигателя 13, который может выполняться с и ся Изобретение относится к в и брационнымустройствам для сортирования сыпучих материалов, в частности зерна, по крупности.Известны сепараторы для сортированиязерна по крупности, включающие установленный на упругих опорах ситовой корпус с вибратором направленного действия, например,самобалансным, выполненным в виде сочетания дебалансов, вращающихся с одинаковойскоростью в противоположных направлениях, 10Такие сепараторы совершают простые прямолинейные возвратно-поступательные колебания. Однако эффективность работы этих сепараторов - производительность и качествосортирования - во многих случаях не удовлетворяет требованиям производства,Настоящим изобретением, с целью интенсфикации процесса сепарации, предлагаетснабдить ситовой корпус дополнительным дебалансным вибратором, расположенным в 20центре инерции колеблющихся масс и создающим круговые колебания большей частоты именьшей амплитуды по сравнению с колебаниями, сообщаемыми основным вибратором.Такая конструкция позволяет воздействовать одновременно на оба рабочих процесса,из которых складывается сам процесс сортирования - на процесс самосортирования ипроцесс собственно просеивания на сите, усиливая и улучшая их, ЗОТираж 535 Подписноеделам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4 Заказ 3856/11 Ц 11 ИИПИ КомитеТипограф апунова, д. валом, имеющим консоли по обе стороны ротора, либо от другого привода.Предлагаемый сепаратор работает следующим образом.Исходная смесь подается в корпус 1 на приемную часть верхнего сита 2. Под действием вибраторов ситовой корпус 1 вибрирует по сложной траектории с двумя рабочими частотами. Дебалансы 7 и 8, связанные шестернями 9 и 10, вращаются с одинаковой по величине скоростью, но в противоположных направлениях, благодаря чему создается направленная возмущающая сила. Эта сила вызывает возвратно-поступательную вибрацию корпуса 1 с ситами 2 и 3 с относительно небольшой частотой и значительной амплитудой.Вращающийся с существенно большей скоростью дебаланс 11 с меньшим по сравнению с дебалансами 7 и 8 кинетическим моментом вызывает высокочастотную (с малой амплитудой) вибрацию корпуса 1 с ситами 2 и 3.Благодаря такому устройству исходная смесь, поступающая в машину, подвергается в течение всего времени пребывания на ситах комбинированному воздействию сложной вибрации.Высокочастотные круговые колебания, вызываемые малым дебалансом 11, обеспечивают повышение интенсивности процесса самосортирования, благодаря чему частицы проходовой фракции быстрее достигают поверхности сита. Направленные колебания, вызываемые воздействием дебалансов 7 и 8, обеспечивают значительную суммарную длину относительного перемещения частиц по ситовой поверхности с просеиванием проходовой фракции и подачей продуктов от приемных к сходовым кромкам сит 2 и 3,Исходная смесь разделяется на верхнемсите 2 на сходовую фракцию и более мелкую 10 проходовую фракцию, которая в свою очередьсортируется на сите 3 на крупную фракцию и мелкую, падающую на поддон 4.Конечные продукты сортирования выводятся из машины.15 Очистка сит в случае необходимости производится с помощью известных способов и устройств, например, посредством резиновых шариковых очистителей. 20 Предмет изобретения Сепаратор для сортирования сыпучих материалов по крупности, включающий установленный на упругих опорах ситовой корпус с 25 вибратором направленного действия, например, самобалансным, отличающийся тем, что, с целью интенсификации процесса сепарации, ситовой корпус снабжен дополнительным дебалансным вибратором, расположенным в 30 центре инерции колеблющихся масс и создающим круговые колебания большей частоты и меньшей амплитуды по сравнению с колеба.ниями, сообщаемыми основным вибратором.
