Способ формирования управляющих сигналов в цифровых системах автоматического управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

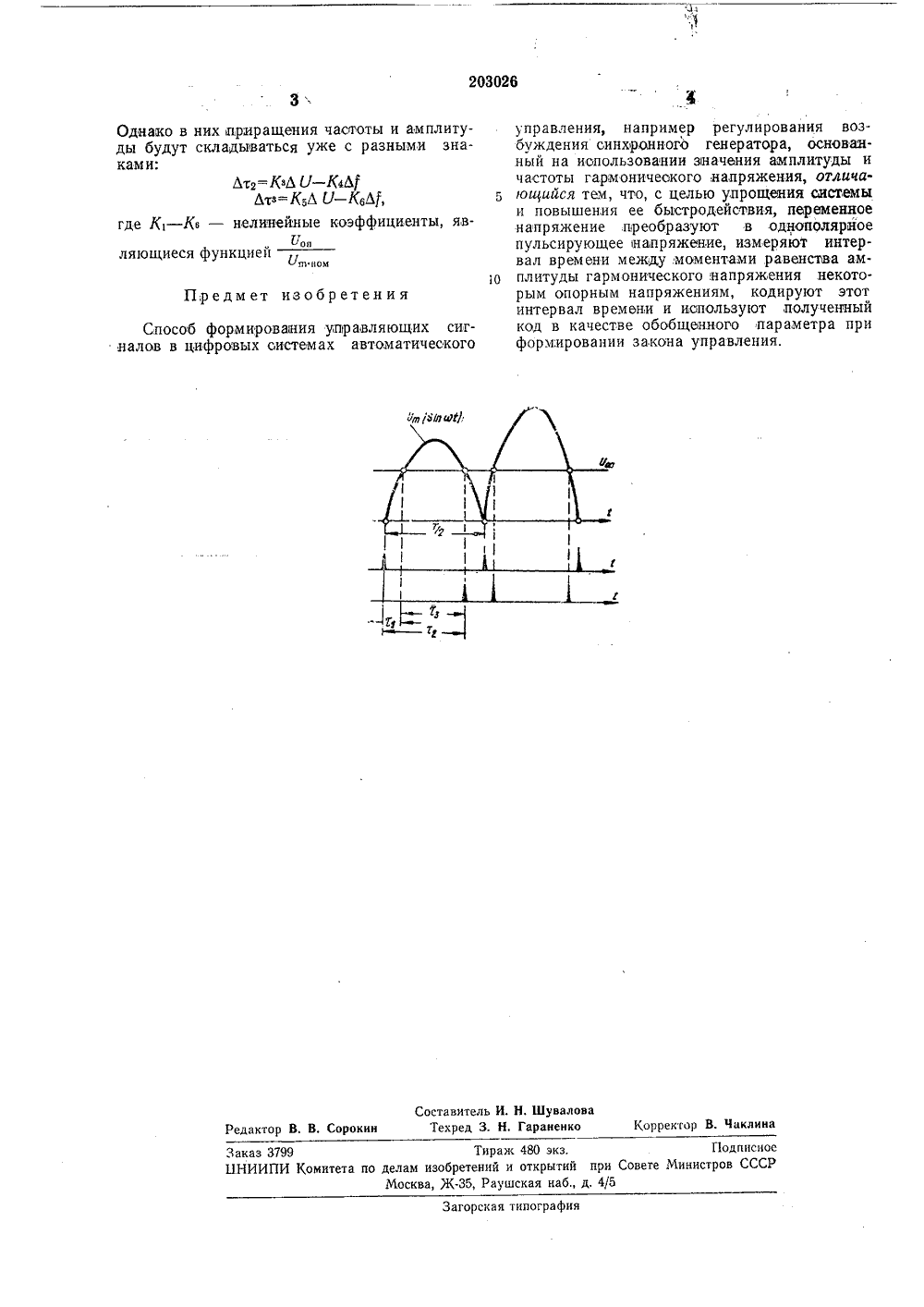

203026 О П И С А Н И Е ИЗОБРЕТЕН ИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства- Заявлено 10.Х 1.1965 ( 103971426-24 Кл, 21 с, 46/5 с прис инением заявки-Комитет па делам изобретений и открыти при Совете Министров СССРриоритет -публиковано 10.17.1970. Бюллетень 14 Дата о ликования описания 20.Х,19 Авторыизобретения В. А. Ушаков, Ю. М. Горский и М. П.Моторо Энергетический институт СО АН СССР Заявител СПОСОБ ФОРМИРОВАНИЯ УПРАВЛЯЮЩИХ СИГНАЛОВ ЦИФРОВЫХ СИСТЕМАХ АВТОМАТИЧЕСКОГО УПРАВЛЕНИ2 Т, Уо1= 2 агсвтп ут и амплитувыми знаоп св 1 п )Известны способы формирования у 1 правляющих сигналов, основанные на,использовании амплитуды и частоты переменного напряжения, например, в автоматических рсгулято 1 рах возбуждения синхронных генераторов.Предлагаемый способ отличается от известных тем, что пере 1 менное напряжение преобразуют в однополярное пульсирующее напряжение, измеряют и кодируют интервал времени между моментами равенства амплитуды напряжения установленным значением, и код этого интервала иопользуют в качестве обобщенного по амплитуде и частоте параметра для формирования закона управления.Диаграмма преобразования переменного напряжения в код обобщенного параметра представлена на чертеже.Переменное синуооидальное нап 1 ряжение с помощью выпря 1 мителя преобразуют в одно- полярное пульсирующее и затем подают на 20 два устройства сравнения - нуль-органы, первое из которых формирует импульс в моменты перехода синусоиды через нуль, а второе - в моменты совпадения синусоиды на возрастающей ее части с опорным уровнем. 25 Получаемый при этом временный интервал т 1 между моментами срабатывания первого и второго нуль-органов подвергают цифровому кодированию. Этот интервал: где 7, Уо, - соответственно период и амплитуда входного гармонического напряжения; с 1 - опорное напряжение, будет являться обобщенным параметром, так как он зависит как от частоты, так и от амплитуды входного гармонического напряжения.При этом приращения частотыды будут складываться с одинакоками;- - Лт 1 = К 1 Л 7 + К 2 1,где Лт 1, ЛУ, Л - приращения соответственновеличин обобщенного параметра, амплитудынапряжения и частоты.Аналогично обобщенным параметром будет являться интервал между срабатываниемнуль-органа, фиксирующего переход синусоиды через нуль, и нуль-органа, выявляющегомомент совпадения синусоиды на спадающей ее части с опорным уровнем:Т 1 У,-2= ;, (1 -- агсзтп - в , ) ,а также временный интервал между моментами совпадения опорного уровня с синусоидойна возрастающей и спадающей ее частях:Т 2з= 2 (1 - : аг203026 СоставитеТекред И. Н. ШуваловН. Гараиенко Корректор В. Чак ктор В. В. Сороки Тирахс 480 экз. изобретений и открытий а, Ж, Раушская наб Заказ 379913 НИИПИ Комитета по Подписное и Совете Министров СССРМос агорская типографи Однаю в них приращения частоты и амплитуды будут складываться уже с разными знаками: Дт 2 КДК 4 Д дР=К 5 д И Кад 1 ь где К 1 - Кб - нелинейные коэффициенты, явоп ляющиеся функцией 7 в номПредмет изобретения Способ формироваяия управляющих сигналов в цифровых системах автоматического управления, например регулирования возбуждения синхронного генератора, основанный на использовании значения амплитуды и частоты гармонического напряжения, отличаюиийся тем, что, с целью упрощения системы и повышения ее быстродействия, переменное напряжение преобразуют в однополярное пульсирующее напряжение, измеряют интервал времени между моментами равенства ам.10 плитуды гармонического .напряжения некоторым опорным напряжениям, кодируют этот интервал времени и используют, полученный код в качестве обобщенного параметра при формировании закона управления.
СмотретьЗаявка
1039714
А. Ушаков, М. Горский, М. П. Моторов Энергетический институт СССР
МПК / Метки
МПК: G05B 11/14, G05B 15/02
Метки: сигналов, системах, управляющих, формирования, цифровых
Опубликовано: 01.01.1967
