Способ изготовления электровакуумных приборов игольчатой конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

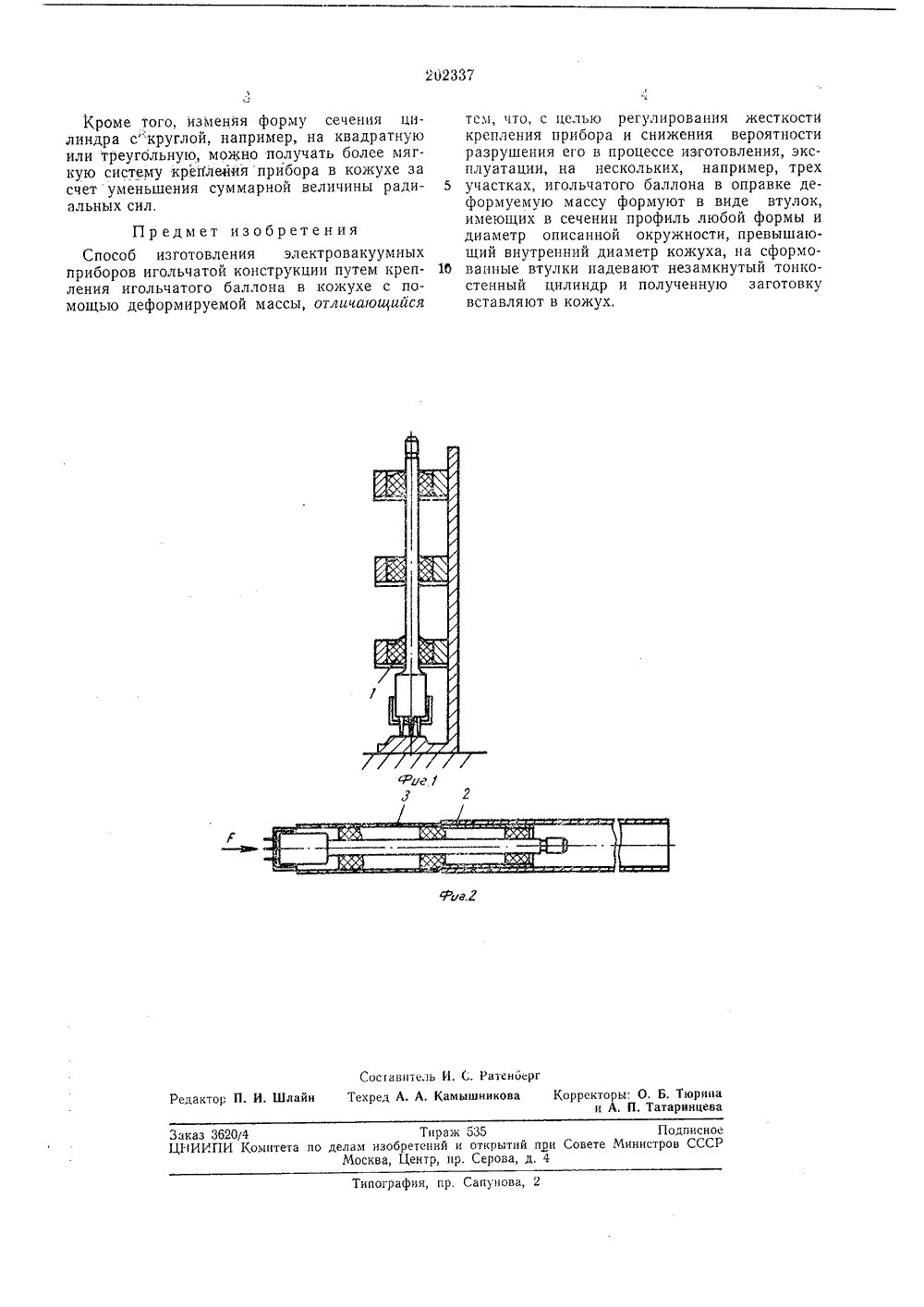

ОПИСАН ИЗОБРЕТЕН Союз Советских оциалистикоскн РеспубликИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ т авт, свидетельства ЛоХ.1966 ( 1109449/26-26) Зависимо 1 З,01 с присоединеннсм заявки МПриоритетОпубликовано 14,1 Х,1967, Бюллетень М 1Дата опубликования описания 29.Х 1.1967 Комитет по делан изобретений и открытий при Совете Министров СССР. Ф. Мурсков, В. И. Мноян адано Заяви ПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ ИГОЛЬЧАТОЙ КОНСТРУКЦИИИзвестен способ изготовления электровакуумных приборов игольчатой конструкции, в том числе и приборов СВЧ, предусматривающий для повышения их вибропрочности крепление игольчатого баллона в кожухе с помощью деформируемой массы.В полость между иглой баллона и кожухом заливают по всей длине лампы или только по части ее длины деформируемую массу, которую затем там формуют. Однако при этом радиальные силы крепления баллона в кожухе незначительны, и баллон при полимеризации массы или во время работы прибора при температурных изменениях разрушается.Предложенный способ изготовления электровакуумных приборов отличается тем, что на нескольких участках игольчатого баллона деформируемую массу формуют в оправке в виде втулок, имеющих в сечении профиль любой формы и диаметр описанной окружности, превышающий внутренний диаметр кожуха. На сформованные втулки надевают незамкнутый тонкостенный цилиндр и полученную заготовку вставляют в кожух.На фиг. 1 и 2 схематически изображен электровакуумный прибор, изготовленный описываемым способом.Способ осуществляется в следующей последовательности.Вначале на небольших участках иглы баллона в специальнои оправке методом свободнои заливки формуется масса типа резины или силпена в виде втулок 1, форма сечения которых может быть круглой, квадратной, тре угольной или любой другой.Диаметр описанной окружности этих сечений больше внутреннего диаметра кожуха.В таком виде прибор вставляется в кожух2. Так как диаметр втулок больше внутрен него диаметра кожуха и изготовлены они измассы типа резины или силпена, которая имеет большой коэффициент трения, то при вставлении прибора в кожух, сформованные втулки могут быть сдвинуты по баллону, или 15 может быть разрушен сам прибор, Чтобы этого не получилось, на деформируемые втулки надевается незамкнутый цилиндр 3 из фольги, позволяющий снять осевые нагрузки с прибора при вставленни его в кожух.20 После установки прибора в кожух, фольгажестко крепится к кожуху эпоксидной смолой, припоем или другим способом.Преимущество предварительной формовки состоит в том, что она позволяет прово дить полимеризацию массы в оправке и, изменяя диаметр втулки (также за счет оправки), получать различные по величине радиальные и осевые силы крепления прибора в кожухе при постоянном внутреннем диаметЗо ре.Поди испоинистров СССР Заказ 3620/4 Тирани 535ЦЬИИПИ Комитета по делам изобретений и открытий при СоветМосква, Центр, пр. Серова, д, 4 апунова, 2 ипография,КроМе того, изменяя форму сечения цилиндра с"круглой, например, на квадратную или треугольную, можно получать более мягкую систему крепления прибора в кожухе за счет уменьшения суммарной величины радиальных сил. Предмет изобретенияСпособ изготовления электровакуумных приборов игольчатой конструкции путем крепления игольчатого баллона в кожухе с помощью деформируемой массы, отличающийся тем, что, с целью регулирования жесткости крепления прибора и снижения вероятности разрушения его в процессе изготовления, эксплуатации, на нескольких, например, трех 5 участках, игольчатого баллона в оправке деформуемую массу формуют в виде втулок, имеющих в сечении профиль любой формы и диаметр описанной окружности, превышающий внутренний диаметр кожуха, на сформо 1 б ванные втулки надевают незамкнутый тонкостенный цилиндр и полученную заготовку вставляют в кожух,
СмотретьЗаявка
110944
А. Ф. Мурсков, В. И. Мно, Г. И. Ладанов
МПК / Метки
МПК: H01J 9/24
Метки: игольчатой, конструкции, приборов, электровакуумных
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-202337-sposob-izgotovleniya-ehlektrovakuumnykh-priborov-igolchatojj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления электровакуумных приборов игольчатой конструкции</a>
