Газоструйный щелевой инжектор для систем кондиционирования воздуха

Номер патента: 201108

Авторы: Климов, Коган, Обухов, Сосонкин, Титов

ZIP архив

Текст

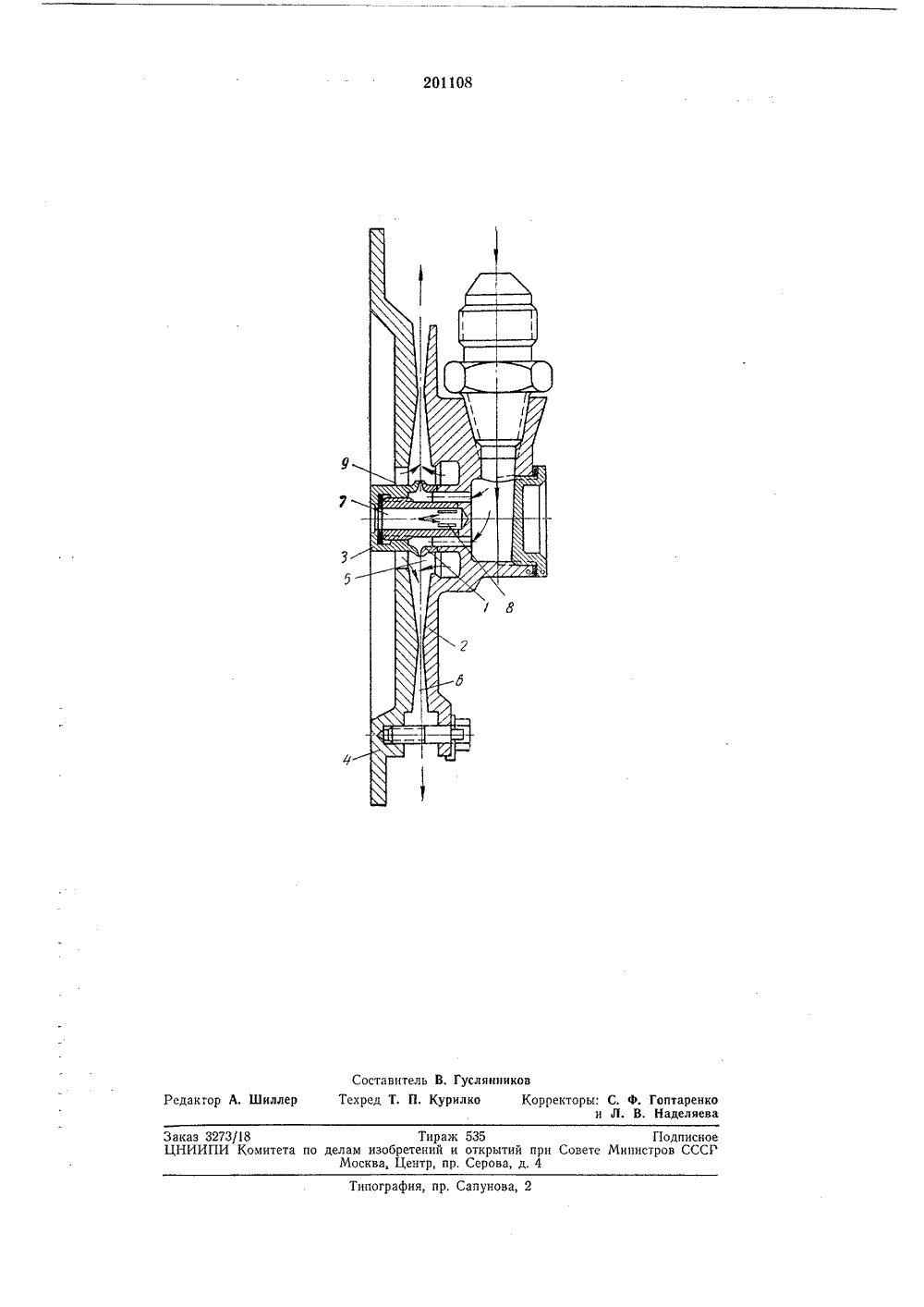

201108 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СоюЮ ттоветскик СоциалистическикРеспублик висимое от авт. свидетельств л. 62 с, 13/01 Заявлено 04,1 тт.1966 ( 1066046/40-23)с присоединением заявкиМПК В 6 Комитет но деламобретений и открытий иоритет ДК 629.13,012.59; : 628.84(088.8) 15.7111.1967. БюллетеиьОпубликова ори Совете Министров СССРа опубликования описания 27.Х.1967 вторызобретения в, Н. Я. Обухов, Г, С. Титов, П. А. Ко и О. М. Сосонкии Заявите АЗОСТРУЙНЫЙ ЩЕЛЕВОИ ИНЖЕКТОРСИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ДЛ подво посту ваетс очки инжек редмет изобрете Известны газоструйные щелевые инжекторы для систем кондиционирования воздуха в скафандрах и отсеках летательных аппаратов, включающие сопло, камеру смешения и диффузор, состоящий из верхней и нижней профилированных тарелок.В описываемом инжекторе сопло образовано двумя соосно установленными стаканами с кольцевой профилированной щелью из которых внутренний стакан имеет радиальные отверстия, сообщающие его полость с камерой смешения в форме кольцевой полости. При этом стаканы сопла выполнены за одно целое с верхней и нижней тарелками, скрепленными между собой.Это позволяет обеспечить надежный отсос газа из двух различных стаканов, повысить к.п.д. и уменьшить вес и габариты инжектора,На чертеже показан предлагаемый инжектор в разрезе.Сопло его образовано внутренним стаканом 1, выполненным за одно целое с тарелкой 2, и наружным стаканом 3, выполненным за одно целое с тарелкой 4. Тарелки 2 и 4 образуют кольцевую камеру 5 смешения и диффузор б. В стакане 1 имеется осевой канал 7. Инжектируемый газ под давлением дится к соплу, где он расширяется и пает в камеру смешения 5, затем всась через канал 7 и через радиальные про 5 проходит в сопло. Из другого отсека тируемый газ подводится через канальГазоструйный щелевой инжектор для систем кондиционирования воздуха, содержащий сопло, камеру смешения и диффузор, 15 состоящий из верхней и нижней профилированных тарелок, отличающийся тем, что, с целью обеспечения надежного отсоса газа из двух различных отсеков, повышения к.п,д.,а также уменьшения веса и габаритов, в нем 20 сопло образовано двумя соосно установлен.ными стаканами с кольцевой профилирован.ной щелью, из которых внутренний стакан имеет радиальные отверстия, сообщающие его полость с камерой смешения в форме кольце вой полости, при этом стаканы сопла выполнены за одно целое с верхней и нижней тарелками, скрепленными между собой.201108 кторы: С. ф. Гоптаренко и Л. В. Наделяева Тираж 535изобретений и открытий при Совеква, Центр, пр. Серова, д. 4 Редактор А. Шилл Заказ 3273/18ЦНИИПИ Комитета по делМ Составитель В. Гуслянникохред Т. П, Курилко К Типография, пр, Сапунова, 2 Подписное инистров СССР

Смотреть

Заявка

1066046

Л. Я. Климов, Н. Я. Обухов, Г. С. Титов, П. А. Коган, О. М. Сосонкин

МПК / Метки

МПК: B64D 13/06, F04F 5/46

Метки: воздуха, газоструйный, инжектор, кондиционирования, систем, щелевой

Опубликовано: 01.01.1967
