Стенд для заполнения холодильных компрессионных агрегатов хладагентом и маслом

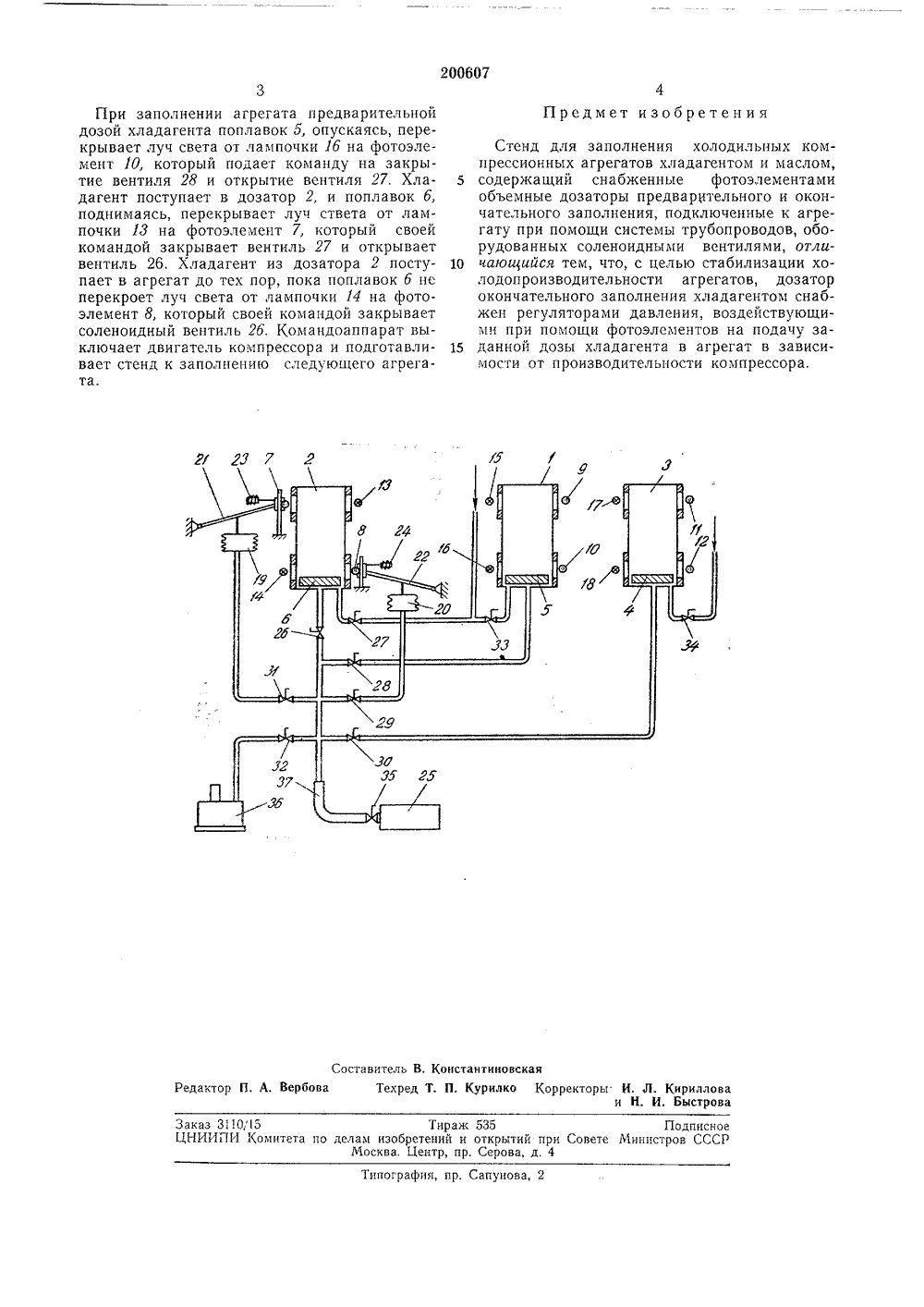

200607 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республиквидетельстваависпмое от Кл. 17 а, 4/01 Заявлено 27.1 Х.1965 ( 1029955/24с присоединением заявкиК Г 25 ПриоритетОпубликовано елам итет изобретений и открыти при Совете Министров СССР(088,8)1 М 1.1967, Бюллетень 17 писания 9,Х.196 Дата опчбл дн Авторыизобретсни И. М. Лянский, В, Е. Соболев и Г, И. Чер Минский завод электрохолодильников Заявитель СТЕНД ДЛЯ ЗАПОЛНЕНИЯ ХОЛОДИЛЬНЫХОМПРЕССИОННЫХ АГРЕГАТОВ ХЛАДАГЕНТОМ И СЛО 231, 32, 33, 34 и 35агрегату через гибкуум-насос 37. Прии соленоидных ве1 и 3 заполняются 2 б, 27, 28, 29, 30 дания вакуума к Зб подключен ва менном открыван ЗЗ, 34 дозаторы том и маслом.В процессе за нимаются вверх, лампочек 15 и 1 торые подают ко ных вентилей ЗЗ Для созий шланг одновретилей 32, хладагеноплавки 4 и 5 подвая лучи света от лементы 9 и 11, козакрытие соленоидполнения перекр 7 на фото манду на и 34.Известны стенды для заполнения холодильных компрессионных агрегатов хладагентом имаслом, содержащие снабженные фотоэлементами объемные дозаторы предварительного иокончательного заполнения, подключенные к 5агрегату при помощи системы трубопроводов,оборудованных соленоидными вентилями.Цель изобретения - стабилизировать холодопроизводительность агрегатов.Это достигается тем, что дозатор окончгтельного заполнения хладагентом снабжен регуляторами давления, воздействующими припомощи фотоэлементов на подачу заданнойдозы хладагента в агрегат в зависимости отпроизводительности компрессора. 15г 1 а чертеже показана принципиальная схема предлагаемого стенда,Стенд содержит дозаторы 1 и 2 предварительного и окончательного заполнения хладагентом и дозатор масла 3. Дозаторы снабжены поплавками 4, 5, б и фотоэлементами 7,8, 9, 10, 11 и 12 с лампочками 13, 14, 15, 1 б,17 и 18, установленными в кожухах,Регуляторы давления 19 и 20 дозатора 2воздействуют через рычаги 21 и 22 на фотоэлементы 7 и 8. В заданном положении фотоэлементы закрываются при помощи электромагнитов 23 и 24. Все дозаторы подключены кагрегату 25 при помощи системы трубопроводов, оборудованных соленоидными вентилями 30 После окончательного вакуумирования командоаппаратом закрывается вентиль 32, выключается вакуум-насос и открываются вентили 30 и 35.После заполнения компрессора маслом поплавок 4, опускаясь, перекрывает луч света от лампочки 18 на фотоэлемент 12, который подает команду на закрытие соленоидного вентиля 30 и открытие вентилей 28, 29, 31. Во время заполнения при увеличении давления в системе от компрессора до соленоидного вентиля 2 б увеличивается давление в регуляторах 19 и 20, которые через рычаги 21 и 22 перемещают фотоэлементы 7 и 8, и последние оказываются зафиксированными каждый в свой определенный промежуток времени в зависимости от изменения давления в холодильном агрегате.екред Т. аказ 3110,15 Тираж 1 НИИПИ Комитета по делам изобретений и Москва. Центр, пр35 Подписное крытий при Совете Министров СССР ерова, д. 4 ипография, пр. Сапунова При заполнении агрегата предварительной дозой хладагента поплавок 5, опускаясь, перекрывает луч света от лампочки 16 на фотоэлемент 10, который подает команду на закрытие вентиля 28 и открытие вентиля 27, Хладагент поступает в дозатор 2, и поплавок 6, поднимаясь, перекрывает луч ствета от лампочки 18 на фотоэлемент 7, который своей командой закрывает вентиль 27 и открывает вентиль 26. Хладагент из дозатора 2 поступает в агрегат до тех пор, пока поплавок 6 нс перекроет луч света от лампочки 14 на фотоэлемент 8, который своей командой закрывает соленоидный вентиль 26. Командоаппарат выключает двигатель компрессора и подготавливает стенд к заполнению следующего агрегата. Стенд для заполнения холодильных компрессионных агрегатов хладагентом и маслом, 5 содержащий снабженные фотоэлементамиобъемные дозаторы предварительного и окончательного заполнения, подключенные к агрегату при помощи системы трубопроводов, оборудованных соленоидными вентилями, отли чаюи(ийся тем, что, с целью стабилизации холодопроизводительности агрегатов, дозатор окончательного заполнения хладагентом снабжен регуляторами давления, воздействующими при помощи фотоэлементов на подачу за данной дозы хладагента в агрегат в зависимости от производительности компрессора.
