Многоарочная плотина
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 194003
Авторы: Веденеева, Всесоюзный, Роте, Швецов
Текст

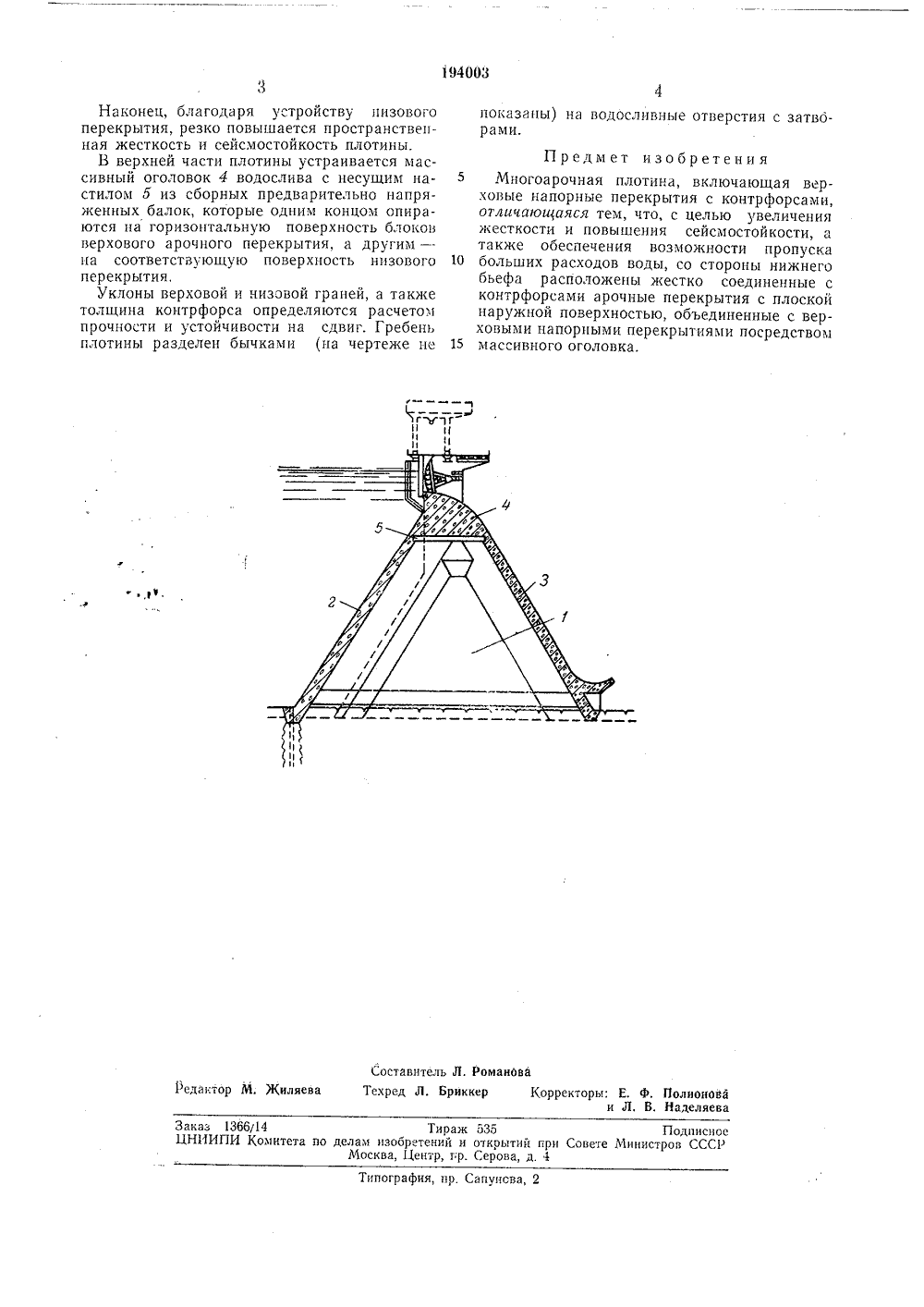

0 П И С А Н И Е 194003ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваКл. 84 а, 7/12 Заявлено 03,т/.1965 ( 1011007/29-14 кис присоединение МПК Е 02 ЬУДК 627,826(088 Комитет по делам изобретений и открытий при Совете Министров СССРПриоритет Опубликовано 13.111,1967, Бюллетень7 Дата опубликования описания 2 ЗЛ 1.19 б 7 НОГОАРОЧНАЯ ПЛОТИНА го со сторонжестко соедиперекрытия с объединенн рытиями пос Известны многоарочные плотины, включающие верховые напорные перекрытия с контр- форсами.Однако через такие плотины сброс больших расходов воды труден, кроме того, они чувст 5 вительны к температурным и сейсмическим воздействиям, что препятствует применению их при строительстве гидроузлов на многоводных реках, в районах с суровым климатом, а также в районах с высокой сейсмичностью, в 10 особенности при высоких напорах.Цель изобретения - увеличение жесткости плотины и повышение сейсмостойкости, а также обеспечение пропуска больших расходоь воды. 15 Достигается это тем, ч ы нижне. го бьефа расположены пенные с контрфорсами арочные плоской наружной поверхностью, ые с верховыми напорными перек редством 20 массивного оголовка.На чертеже показана предлагаемая много- арочная плотина в поперечном разрезе.Одиночные контрфорсы 1 плотины расположены друг от друга на значительном расстоя 25 нии (до бО ж и более в зависимости от напора), что отвечает требованиям экономичности сооружения и создает благоприятные условия для пропуска воды и льда через плотину в .троительный период. 30 2Верхняя (напорная) грань плотины образуется арочными перекрытиями 2, имеющимивнутреннюю цилиндрическую и наружную коническую поверхности. Центральный угол арки определяется технико-экономическим расчетом, Толщина ее в нижней части плотиныназначается по расчету прочности, а в верхней - по конструктивным соображениям.С низовой стороны пролеты между контрфорсами также перекрыты арками 3 с внутренней цилиндрической и внешней плоскойповерхностью, которая образует водосливнуюгрань. Толщина низового арочного перекрытия в ключевом сечении постоянна по всейвысоте плотины и назначается в основном порасчету проччости,Как верховое 2, так и низовое 3 арочныеперекрытия жестко соединены с контрфорсами,Низовое арочное перекрытие, выполняяздесь функцию водосливной плиты, вместе стем способствует выравниванию напряженийв горизонтальных сечениях контрфорса, благодаря смещению центра тяжести контрфорсав сторону нижнего бьефа,Низовое перекрытие образует в плотинезамкнутые полости, в которых при эксплуатации может поддерживаться положительнаятемпература, что особенно важно при суровомклимате,к аз 1366/14 Тираж 535 ПодписноеНИИПИ Комитета по делам изобретений и откоытий при Совете Министров ССС 1 Москва, Центр, гр. Серова, д. 4 Типография, пр, Сапунсва Наконец, благодаря устройству низового перекрытия, резко повышается пространственная жесткость и сейсмостойкость плотины.В верхней части плотины устраивается массивный оголовок 4 водослива с несущим настилом о из сборных предварительно напряженных балок, которые одним концом опираются на горизонтальную поверхность блоков верхового арочного перекрытия, а другим - на соответствующую поверхность низового перекрытия,Уклоны верховой и низовой граней, а также толщина контрфорса определяются расчетом прочности и устойчивости на сдвиг. Гребень плотины разделен бычками (на чертеже пе показагы) на водосливные отверстия с затворами. Предмет изобретения5 Многоар очи а я плотина, включающая верховые напорные перекрытия с контрфорсами, отличающаяся тем, что, с целью увеличения жесткости и повышения сейсмостойкости, а также обеспечения возможности пропуска 10 больших расходов воды, со стороны нижнегобьефа расположены жестко соединенные с контрфорсами арочные перекрытия с плоской наружной поверхностью, объединенные с верховыми напорными перекрытиями посредством 15 массивного оголовка.
СмотретьЗаявка
1011007
А. В. Швецов, Всесоюзный научно исследовательский институт ги, Б. Е. Веденеева, роте ншс отг
МПК / Метки
МПК: E02B 7/12
Метки: многоарочная, плотина
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-194003-mnogoarochnaya-plotina.html" target="_blank" rel="follow" title="База патентов СССР">Многоарочная плотина</a>
Способ перекрытия прорана в плотине
Номер патента: 2004670
Опубликовано: 15.12.1993
Автор: Рощупкин
Метки: перекрытия, плотине, прорана
...17 основания (фиг.1). Поток из верхнего бьефа 19 течет через проран, через сетку 7 прорана внижний бьеф 20. Р 45Доставляют на объект пленочные полотнища 10 - 14 в виде рулонов. Опускают рулонполотнища 1 на дно прорана, укладываютформула изобретен и яСПОСОБ ПЕРЕКРЫТИЯ ПРОРАНА В;ЮПЛОТИНЕ, включающий установку в теле фплотины устоев и присоединение к ним за-,. пруды из полимерных полотнищ, отличающийся тем, что, с целью повышенияэффективности перекрытия прорана путем 55повышения надежности и безопасностиработ постепенным нагружением полотнищ запруды, к устоям присоединяют погруженную в проран сетку из.высокопрочного гибкого материала, а сетнижний край полотнища пригрузом 15 на грунт. Пригруз 15 может быть выполнен, например, из полимерной...
Способ перекрытия прорана грунтовой плотины и устройство для его осуществления
Номер патента: 1663097
Опубликовано: 15.07.1991
Автор: Журавлев
МПК: E02B 7/06
Метки: грунтовой, перекрытия, плотины, прорана
...перемещение гирлянд под углом к потоку. 2 с, и 1 з,п. ф-лы, 3 ил. плотины и гирлянд), пунктирными линиями - последующие промежуточные положения завершающего этапа перекрытия (прорана и гирлянд, направленных под углом к потоку) тросы-растяжки условно не показаны.Способ осуществляется следующим образом.При очертании прорана 1 по поперечному тросу 2, прикрепленному на каждом берегу прорана к анкерным массивам 3, заводятся в проран с шагом гирлянды, состоящие из тросов 4 с охватывающей петлей 5, нанизанными автопокрышками 6 и блоками 7. По мере сужения прорана до очертания 8 верхние части гирлянд стягиваются ближе к1663097 2 оси прорана с помощью тросов-растяжек 9 и 10 лебедками 11 и 12,Применение изобретения позволяет обеспечить снижение...
Устройство для перекрытия пролета водосливной плотины
Номер патента: 478095
Опубликовано: 25.07.1975
Автор: Савин
МПК: E02B 7/16
Метки: водосливной, перекрытия, плотины, пролета
...шарнир порядкас без применения предварительых тросов,к и я бре едмет и Устройство ддосливной плотинь из сегментныхмежду основным. Опорные шари атворов 1 бычками ы сегментлета во- азделяюшие перекрытиявключающееду, которымиимеющие и устоямих затворов ролет бычки, меж егментные затвор установлеопорные прикреплены олнитель Изобретение относится к -1 ческим сооружениям.Известны устройства для перекрытия пролета водосливной плотины, включающие разделяющие пролет бычки, между которы ми установлены сегментные затворы, имеющие опорные шарниры.Однако в известных устройствах очень сложна передача большой нагрузки от опор- ного шарнира на бычок, поэтому для пере 10 дачи нагрузки от опорного шарнира на бетон часто применяют дорогостоящие...
Плотина
Номер патента: 1117367
Опубликовано: 07.10.1984
МПК: E02B 7/06
Метки: плотина
...поровое давление, для снижения которого применякт дренажи различной конструкции.Известна плотина из слабоводопроцицаемого грунта с расположенным внутри ее дренажем в виде сплошного слоя фильтрующего материала в основании низовой части плотины 11.Известна также плотина преимущественно из слабоводопроницаемого грунта с расположенными внутри ее дренами, выполненными в виде прослоек из фильтрующего материала 12.Недостатком данных плотин является невысокая надежность ввиду того, что при стационарном режиме фильтрации в плотинах нарушается расчетная картпа фильтрации.Цель изобретения - иовыпение цадежчости плотины. Поставленная цель достигается тем, что в плотине из слабоводопроцицаемого груп. та с расположеными внутри се дрецами,...
Способ возведения защитной облицовки гидросооружений
Номер патента: 988960
Опубликовано: 15.01.1983
Авторы: Золотов, Иващенко, Ли, Лятхер, Михайлов, Савченков, Тихонов
МПК: E02B 3/12
Метки: возведения, гидросооружений, защитной, облицовки
...облицовки послойной отсыпается и уплотняется грунт при динамических воздействиях, так как насыпи на всю высоту яруса. Затем на дующйййМО4Изобретение позволяет сократить обьем железобетона на 15 тыс ьР, стои-,мр:ть работ не менее чем на 700 тыс.рубпо и одновременно сократить сроки строятельства плотины на 1 год. 3горизонтальной поверхности яруса насыпи рядом с откосом плотины устанавли/Ъают железобетонные опоры с анкерамикоторые укладывают внутрь насыпи мереее возведения, На поверхности железобетонных плит предыдущего яруса в горизонтальных швах между яру сами размещают прокладки с винтовыми или гидравлическими домкратами и на чинают возведение очередрого яруса: 1 О у уайд ю щ гибким шлангам от бетононасосов, усюа новленных на...
