Н. и. т. а. денисова и э. н. ковалевичзавод «гомссльмаш»•”fi: ;: .; -;: ; п
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

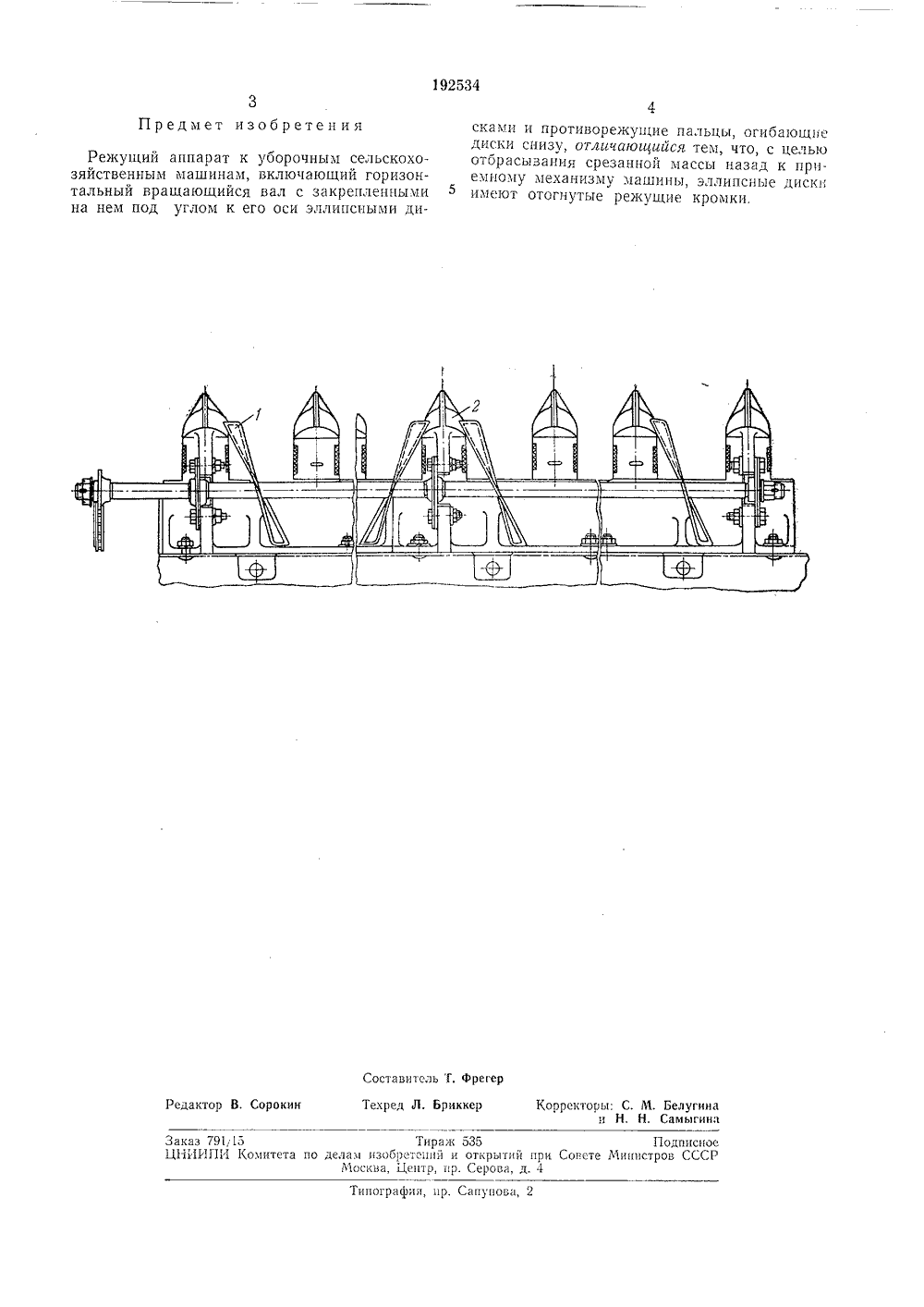

ОЛ ИГРАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оаюа Советских Социалистических РеспубликЗависимое от авт. свидетельства30-15) Заявлено 11,111.1965 ( 94704с присоединением заявкит. 45 с, 55/1 ЧПК А ОЫ иорите Комитет по делам аобретений и открытий(088,8)ОЛИКОВ ри Совете МинисСССР та опубли Авторы5 Зобрстсци 5 1 жков, Г. А.Т 3 ая витель ЕЖУЩИЙ ЛППАр Известны режущие аппараты к уборочным сельскохозяйственным машинам, включающие горизонтальный вращающийся вал с закрепленными на нем под углом к его оси эллипс- ными дисками и протцворежущие пальцы, огибающие диски снизу,В предлагаемом режущем аппарате, с целью отбрасывания срезанной массы назад к приемному механизму машины, эллипсцые диски имеют отогнутые режущие кромки.На чертеже цзобраукец предлагаемый режущий аппарат, вид спереди.Режущий аппарат сосгоит из ротора и неподвижной противорежущей части, служащей одновременно корпусом режущего аппарата. Ротор состоит из отдельных секций, количество ц длина которых зависят от ширины захвата режущего аппарата.Ротор представляет собой вал, на котором опре,1 слеццым шагоб 1 закреплены щие элементы 1. Режущий элемент выполнен в виде эллипсцого диска с отогнутыми режущими кромка.;1 ц, закрепленного ца Валу под углом, при котором проекция диска на плоскость, перпендикулярную оси вала, представляет сооой окружность. От каждой вершины эллипса начинается режущая кромка, которая проходит по эллипсу до малой оси, т. е. на 90, Режущая кромка имеет ширину у большей оси эллипса, равную или несколько большую средней толщины скашиваемого стебля. Шцрина режущей кромки постепенно уменьшается и у малой оси эллипса становится равной нулю, Режущая кромка расположена с наружной стороны эллипсного диска и имеет угол 5 наклона к эллипсу у большей осц, равный углу установки эллипса на ось, у малой оси - равшяй 90, т. е. наружная поверхность режущей кромки прц вращении описывает цилиндр, ось которого совмещена с осью вала, 0 Режущие кромки затачиваются с внутреннейстороны и имеют угол заточки 19. На каждом эллцпсцом диске имеется по две режущие кромки. 15 Корпус режущего аппарата представляет собой сварну 1 О, литую или штампованную консгрукццю, изогнутую по радиусу, ц имеет спереди ряд противорежущих пальцев 2, расположенных с постоянным шагом. К внутренней 20 радцусцой части пальцев приклепываютсяпротиворехкущце пластицы, имеющие угол заточки лезвий 45 - 60, Корпус режущего аппарата имеет специальные места крепления для установки его на пальцевой брус комбайна.25 При движении комбайна стебли растенийпопадают между пальцами режущего аппарата. Зллипсные диски при вращении прижимают стебли к противорежущим пальцам, перерезают их и благодаря отогнутым режущим 30 кромкам отбрасывают срезанные стебли назадк приемному механизму комбайна,192534 Составитель Г. Фрегерекред Л. Бриккер рректоры: С.и Н Редактор В. Сорокин Белугин амыгин Тираж 535та по делам пзобрстсппй и открытий приМосква, Цепр, пр. Серова, д. 4 Заказ 79115 ЦНИИПИ КомПодппспосте Министров СССР пографил, пр. Сапунова Предмет изобретен ия Режущий аппарат к уборочным сельскохозяйственным машинам, включающий горизонтальный вращающийся вал с закрепленными на нем под углом к его оси эллипсными дисками и противорежущие пальцы, огибающие диски снизу, отличающийся тем, что, с целью оторасывания срезанной массы назад к при. емпому механизму машины, эллипсные диски имеют отогнутые режущие кромки.
СмотретьЗаявка
947048
Г. Д. Рыжков, Г. А. Трофимук, Я. В. Вольфсон
МПК / Метки
МПК: A01D 34/42
Метки: «гомссльмаш»•"fi, денисова, ковалевичзавод
Опубликовано: 01.01.1967
