В. с. басин, н. в. колесников, а. н. полищук, в. п. овчаренко, и. я. антоненко, м. п. одегналов, с.а. манякин, а. г. матвеев, р.а. макашина и б. ф. кузнецов

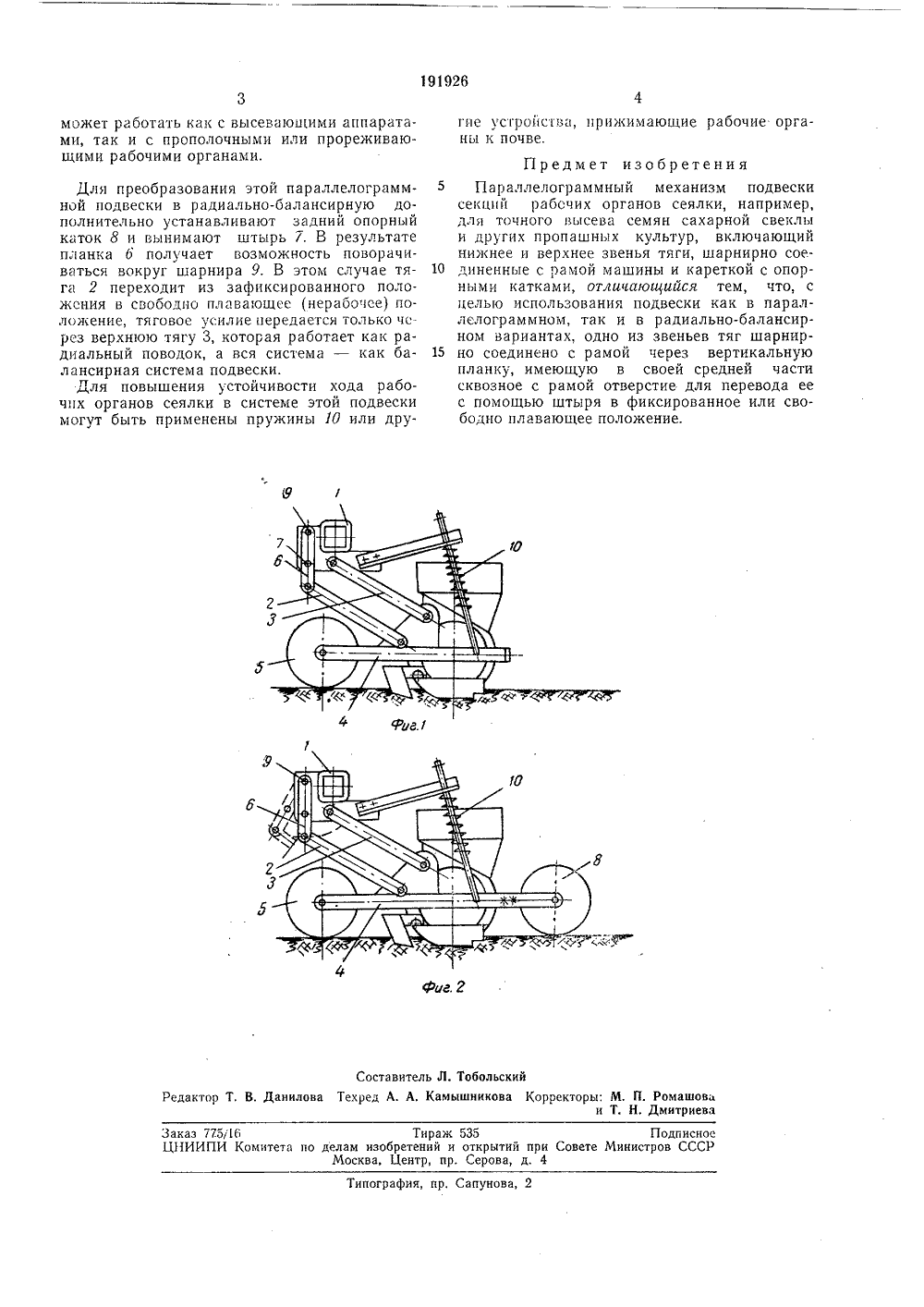

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ вис т а вт. свидетельства Го Кл. 45 а, 61/О 45 Ь, 7/20 аявлено 09,711,1965 ( 1024529/30 присоединением заявкириоритетпубликовано 261967. Бюллетень Ь 15) МПК А 01 Ь А 01 с УДК Я 31,331.9(088.8)" -- .итет по деламтений и открытийоеете МинистровСССР иао пр та опубликования описания 31.111.1967 Авторыизобретения В. С, Басин, НИ. Я. Антоненко олесииков, А, Н, Полищук, В, П. П. Одегналов, С, А. Манякин, А.Макашина и Б. ф. Кузнецов вчаренко,Матвеев,вите кии институт селконструкторскоея звезда охоз о пр ственногзаводе ПАРАЛЛЕЛОГРАММНЪЙ МЕХАНИЗМ ПОДВЕСКИ СЕКЦИ РАБОЧИХ ОРГАНОВ СЕЯЛКИмеханизов сеялки обеспечи-заделкисистемой При лка Р. А,краинский научно-исследователь машиностроения и СпециальноеКраси Изобретение относится к механизмам подвески секций рабочих органов сеялки, например, для точного высева семян сахарной свеклы и других пропашных культур, а также ухода за посевами.Применение параллелограммногома подвески секций рабочих организвестно, Такая система подвескивает лучшую равномерность глубиньсемян по сравнению с радиальнойподвески.В настоящее время на сеялках точного высева все чаще применяют балансирную систему подвески рабочих органов, включающую радиальный поводок и шарнирно соединенную с ним секцию рабочих органов, имеющую опорные катки, один из которых расположен впереди, а другой позади сошника. Такая система подвески обеспечивает более высокую равномерность заделки семян по сравнению с радиальной и параллелограммной системами подвески. Однако одним из недостатков балансирной подвески рабочих органов является залипание заднего катка при повышенной влажности почвы, в результате этого - нарушение процесса посева. Кроме того, эту подвеску нельзя применить при уходе за посевами пропашных культур, так как мешает задний каток,Предлагаемый параллелограммный механизм подвески секции рабочих органов сеялкиотличается от известных тем, что для использования его как в обычном параллелограммном, так и в радиально-балансирном вариан 5 тах одно из звеньев - тяг шарнирно соединено с рамой через вспомогательную вертикальную планку, которая имеет в своей среднейчасти сквозное с рамой отверстие для перевода ее с помощью штыря в фиксированное или10 свободно плавающее (нерабочее) положение,Это позволяет использовать одну и ту жесистему подвески как параллелограммнуюдля работы с одним передним катком напосеве при повышенной влажности почвы и15 уходе за посевами, а также - как радиальнооалансирную с одной верхней тягой для работы на посеве с двумя опорными катками принормальной влажности почвы.1.а фиг. 1 изображена сеялка с системой20 подвески секции рабочих органов при работекак параллелограммная, вид сбоку; на фиг,2 - то же, при работе как радиально-балансирная,К раме 1 с помощью шарнирных тяг 2 и 325 крепится каретка 4 с передним катком 5. Тяга 2 шарнирно крепится к планке б, которая,в свою очередь, также шарнирно крепится краме, В первом случае планка 6 застопоренаотносительно рамы с помощью штыря 7.30 такой параллелограммной подвеске сеяЗаказ 775/6 Тираж 535 ПЦНИИПИ Комитета по делам изобретений и открытий при Совете МинистрМосква, Центр, пр. Серова, д. 4 исное СССР пография, пр, Сапунов может работать как с высевающими аппаратами, так и с прополочными или прореживающими рабочими органами. Для преобразования этой параллелограммной подвески в радиально-балансирную дополнительно устанавливают задний опорный каток 8 и вынимают штырь /, В результате планка 6 получает возможность поворачиваться вокруг шарнира 9. В этом случае тяга 2 переходит из зафиксированного положения в свободно плава.ощее (нерабочее) положение, тяговое усилие передается только через верхнюю тягу 3, которая работает как радиальный поводок, а вся система - как балансирная система подвески.Для повышения устойчивости хода рабочих органов сеялки в системе этой подвески могут быть применены пружины 10 или другие устройстьа, прижимающие рабочие органы к почве. Предмет изобретения 5 Параллелограммный механизм подвескисекций рабочих органов сеялки, например, для точного высева семян сахарной свеклы и других пропашных культур, включающий нижнее и верхнее звенья тяги, шарнирно сое диненные с рамой машины и кареткой с опорными катками, отличающийся тем, что, с целью использования подвески как в параллелограммном, так и в радиально-балансирном вариантах, одно из звеньев тяг шарнир но соединено с рамой через вертикальнуюпланку, имеющую в своей средней части сквозное с рамой отверстие для перевода ее с помощью штыря в фиксированное или свободно плавающее положение.
