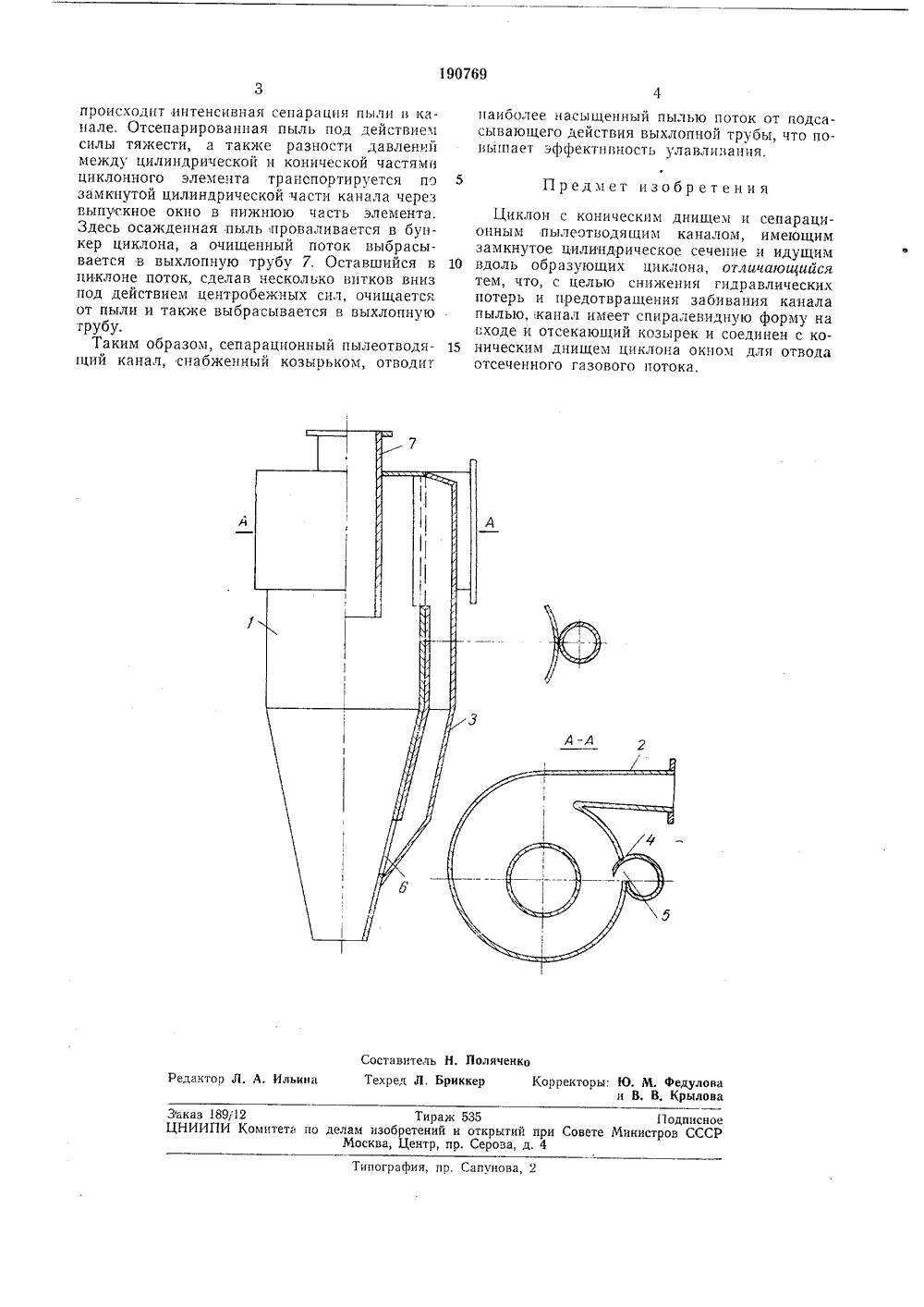

ОПИСАНИЕ ВО 769ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик,л.,0 е, 3/ с присоединением заявки М 1 ПК В 010 оритет Комитет по делам изобретений и открытий ори Совете Министров СССР1.1966, Бюллетень Ъо УДК 621.928 67(088.8) убликован ата оп бл Авторызобретсшгя аявитсль Семибратовский филиал Государственного научно-исследовательског института по промышленной и санитарной очистке газов ИКЛО.РР 1 М очи- лях на ле- лоесу ро- палиЦиклон с сепарационным пылеотводяР каналом может быть использован в газо стительной аппаратуре в различных отрас народного хозяйства.В известных цикло ах каналы, предна ченные для устранения вредного влияния левого кольца, образующегося под крышкй мента, для разделения улавливаемых ци нами частиц по размеру или удельному и пр., имеют невыгодную с точки зрения а динамики форму, что ухудшает условия с рации в самом канале и повышает гидра ческие потери. канал выполнен 15 ы со спиральным щим козырьком, лона навстречу им днищем цикенного газового 20 а в циклоне пришая стенок цикогводится непость. Это предотциклона и унос 2 овышает эффекри значительном арата.исываемый цик.3 В предлагаемом циклоне прямой цилиндрической форм входным участком и отсекаю гыступающим в полость цик потоку, и соединен с коническ лона окном для отвода отсеч потока. Наличие такого канал водит к тому, что пыль, достиг лона, уже на первом витке средственно в нижнюю его ча вращает срыв пыли со стенок ее в выхлопную трубу, что п тивность пылеулавливания п снижении сопротивления аппНа чертеже изображен оп лон. Он представляет собой обычный циклопный элемент 1 с тангенциальным подводом газа, к входному патрубку 2 которого под углом 250 - 300 присоединен сепарацпонпый пылеотводящий канал 3 с козырьком 4, выступающим в полость элемента. Щель 5, образованная козырьком канала и стенкой циклона, расположена тангенциально как к полости циклона, так и к полости канала и по высоте равна или несколько больше высоты патрубка 2. Для лучшего закручивания потока входной участок канала имеет спиралевидную или близкую к ней форму, а дальше он представляет собой замкнутый цилиндр, расположенный вдоль элемента 1 и плавно соединенный окном 6 с его конусной частью.Принцип работы предлагаемого циклона следующий.Запыленный поток газа через входной патрубок тангенциально вводится в циклонный э,чемент, Вследствие действия центробежных сил около его стенок образуется насьпценпое пылью кольцо, Козырек, направленный навстречу газовому потоку, отсекает это кольцо от остального потока и направляет в сепарационный канал, где благодаря тангенциальному расположению входной щели, а также спиралевидной (или близкой к ней) форме входного участка канала насыщенный пылью поток вновь энергично закручивается. В результатеСоставительТехред Л,едактор Ильин Затакав 189 у 12 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова происходит интенсивная сепарация пыли в канале, Отсепарированная пыль под действием силы тяжести, а также разности давлений между цилиндрической и конической частями циклонного элемента транспортируется по замкнутой цилиндрической части канала через выпускное окно в нижнюю часть элемента, Здесь осажденная пыль проваливается в бункер циклона, а очищенный поток выбрасывается в выхлопную трубу 7. Оставшийся в циклоне поток, сделав несколько витков вниз под действием центробежных сил, очищается от пыли и также выбрасывается в выхлопную трубу.Таким образом, сепарационный пылеотводящий канал, снабженный козырьком, отводит наиболее насыщенный пылью поток от подсасывающего действия выхлопной трубы, что поыптает эффективность улавливания. Циклон с коническим днищем и сепарационным пылеотводящим каналом, имеющим замкнутое цилиндрическое сечение и идущим 10 вдоль образующих циклона, отличающийсятем, что, с целью снижения гидравлических потерь и предотвращения забивания канала пылью, канал имеет спиралевидную форму на входе и отсекающий козырек и соединен с ко ническим днищем циклона окном для отводаотсеченного газового потока.
