Способ испытания конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

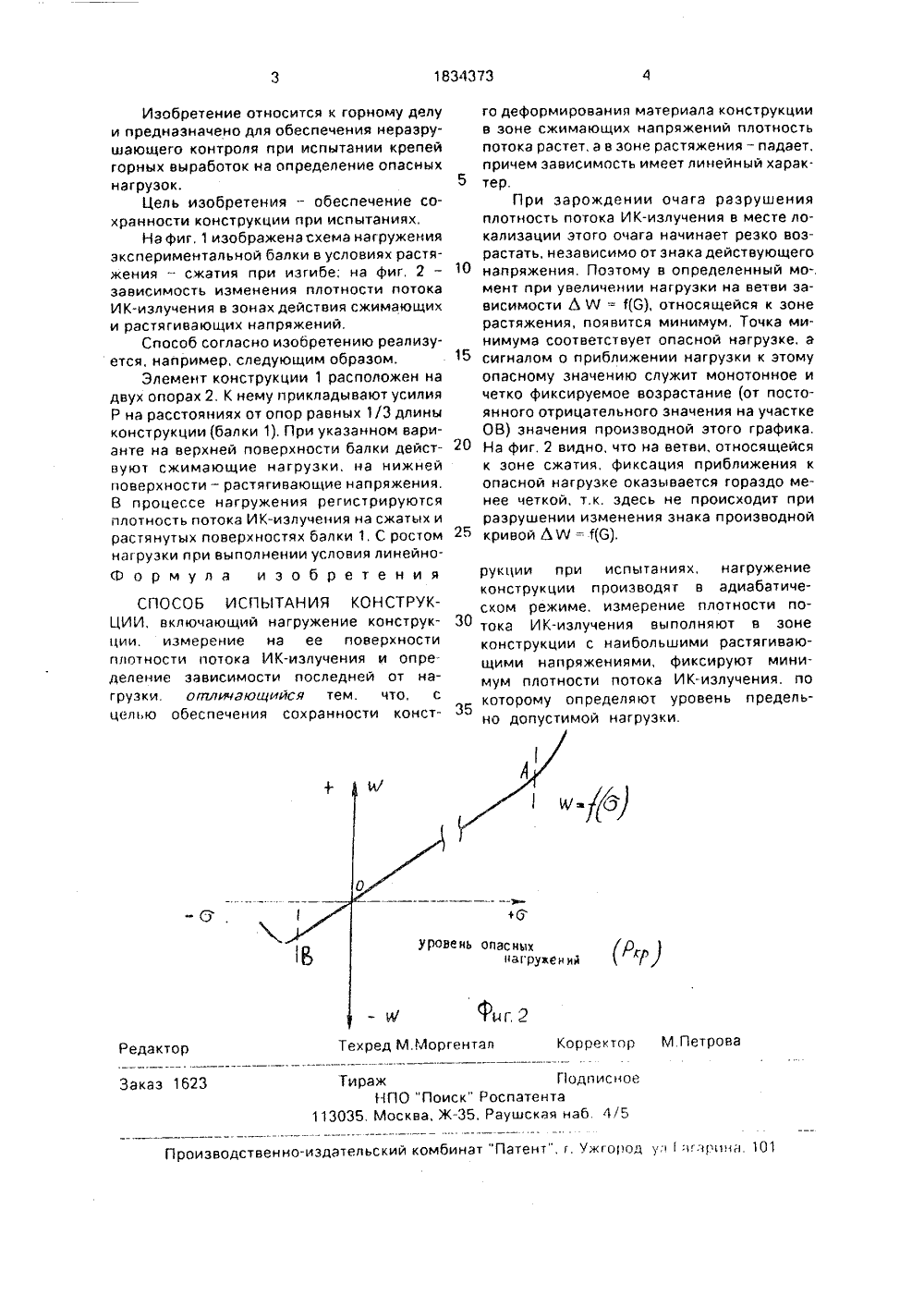

Е 21 С 39 оссийской Федерации м и товарным знакам Комитет по патен(1 г ОПИСАНИЕ ИЗОВРЕТЕНИ 22) 20,04,90 илов Э.А., ШейОВЫХ ВИДОСОЮЗНОГО научноо г отрукторнованийГерсеваконс ститу й им,М. А и др. Основы од, Л.: Недра. 1977, идетельство СССР Х /00, 1986,ТАНИЯ КОНСТРУКннов И ных пор рское с Е 21 СЗ ИСПЫ тся к горному делуобеспечения нсразруние относно для к авторскому свидетельст(46) 10,03.96 Бюл.7 (72) Остюков Б,СМот нин В,И., Перлов М,А. (71) Инженерный центр наний и фундаментов В исследовате проектно-изыскательског ско-технологического ин и подземных сооружени нова(19) 313 (1 ц 1834373 (1 з) А 1 шающсго контроля при испытании крспсй горных выработок на определение опасных нагрузок, цель - обеспечение сохранности конструкции при испытаниях. Элсмснт конструкции - балка (Б)1 - расположен на двух опорах 2. К нему прикладывают изгибающую нагрузку Р в средней трети по длине Б 1, При зтом на верхней поверхности Б 1 действуют сжимающие напряжения, на нижней поверхности - растягивающие напряжения. В процессе нагружсния регистрируются плотность потока ИК-излучсния на сжатых и растянутых поверхностях Б 1, Фиксируют минимум плотности потока ИК-излучения, по которому определяют уровень предельно допустимой нагрузки. 21834373 ень оласнцхна руаени Моргентал Коррек Пет Редактор ех Тираж Подписи НПО "Поиск" Роспатента13035, Москва, Ж, Раушскэя наб 4/ аказ 1623чг:прина роизводственно-иэдательский комбинат "Патент", г, Ужгоро Изобретение относится к горному делу и предназначено для обеспечения неразрущающего контроля при испытании крепей горных выработок на определение опасных нагрузок.Цель изобретения - обеспечение сохранности конструкции при испытаниях,На фиг. 1 изображена схема нагружения экспериментальной балки в условиях растяжения - сжатия при изгибе; на фиг, 2 - зависимость изменения плотности потока ИК-излучения в зонах действия сжимающих и растягивающих напряжений,Способ согласно изобретению реализуется, например, следующим образом.Элемент конструкции 1 расположен на двух опорах 2, К нему прикладывают усилия Р на расстояниях от опор равных 1/3 длины конструкции (балки 1), При указанном варианте на верхней поверхности балки действуют сжимающие нагрузки, на нижней поверхности - растягивающие напряжения, В процессе нагружения регистрируются плотность потока ИК-иэлучения на сжатых и растянутых поверхностях балки 1, С ростом нагрузки при выполнении условия линейно- Формула изобретения СПОСОБ ИСПЫТАНИЯ КОНСТРУКЦИИ, включающий нагружение конструкции, измерение на ее поверхности плотности потока ИК-излучения и определение зависимости последней от нагрузки. отличающийся тем. что, с целью обеспечения сохранности констго деформирования материала конструкции в зоне сжимающих напряжений плотность потока растет, а в зоне растяжения - падает, причем зависимость имеет линейный харак тер,При зарождении очага разрушенияплотность потока ИК-излучения в месте локализации этого очага начинает резко возрастать, независимо от знака действующего 10 напряжения, Поэтому в определенный мо-.мент при увеличении нагрузки на ветви зависимости Л ЧЧ .= ЦО), относящейся к зоне растяжения, появится минимум, Точка минимума соответствует опасной нагрузке, а 15 сигналом о приближении нагрузки к этомуопасному значению служит монотонное и четко фиксируемое возрастание (от постоянного отрицательного значения на участке ОВ) значения производной этого графика, 20 На фиг, 2 видно, что на ветви, относящейсяк зоне сжатия, фиксация приближения к опасной нагрузке оказывается гораздо менее четкой, т,к. здесь не происходит при разрушении изменения знака производной кривой ЛМI = Яб),рукции при испытаниях, наг ружение конструкции производят в адиабатическом режиме, измерение плотности по тока ИК-излучения выполняют в зонеконструкции с наибольшими растягивающими напряжениями, фиксируют минимум плотности потока ИК-излучения, по которому определяют уровень предельно допустимой нагрузки,
СмотретьЗаявка
4816764/03, 20.04.1990
Инженерный центр новых видов оснований и фундаментов Всесоюзного научно-исследовательского, проектно изыскательского и конструкторско-технологического института оснований и подземных сооружений им. Н. М. Герсеванова
Остюков Б. С, Мотовилов Э. А, Шейнин В. И, Перлов М. А
МПК / Метки
МПК: E21C 39/00
Метки: испытания, конструкции
Опубликовано: 10.03.1996
Код ссылки
<a href="https://patents.su/2-1834373-sposob-ispytaniya-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Способ испытания конструкции</a>
