Устройство приема частотно-модулированных и амплитудно модулированных сигналов на подвижном объекте

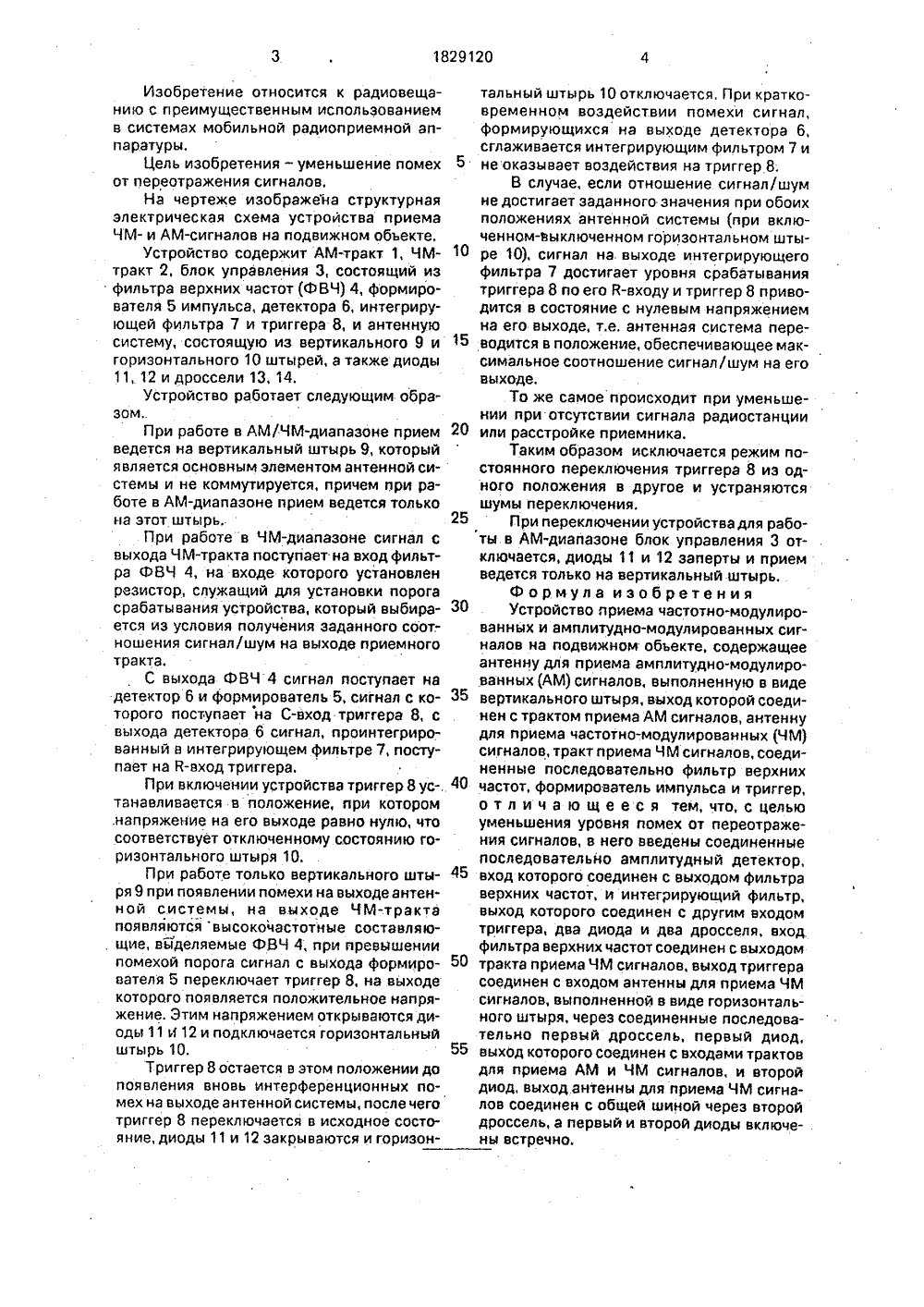

(51)5 Н 04 В 1/06, 1/10 ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) и ОПИСАНИЕ ИЗОБРЕТЕНИ СКОМУ СВИДЕТЕЛЬСТВ А(54) УСТРОЙСТВО ПРИЕМА ЧАСТОТНОМОДУЛИРОВАННЫХ И АМПЛИТУДНОМОДУЛИРОВАННЫХ СИГНАЛОВ НАПОДВИЖНОМ ОБЪЕКТЕ(57) .Использование: радиовещание, системы мобильной радиоприемной аппаратуры.Сущность изобретения; устройство приемаастотно-модулированных (ЧМ) и амплитудно-модулированных (АМ) сигналов на подвижном объекте содержит тракт 1 приема АМ-сигналов, тракт 2 приема ЧМ-сигналов, блок 3 управления, включающий фильтр 4 верхнйх частот, формирователь 5 импульса, амплитудный детектор 6, интегрирующий фильтр 7 и триггер 8, антенны для приема АМ- и ЧМ-сигналов, соответственно вертикальный и горизонтальный штыри 9, 10, диоды 11, 12 и дроссели 13, 14. Прием АМ- и ЧМ-сигналов ведется преимущественно на вертикальный штырь 9, при наличии помех в ЧМ-тракте подключается горизонтальный штырь 10 и прием ведется одновременно на двух штырях. 1 ил.Изобретение относится к радиовещанию с преимущественным использованиемв системах мобильной радиоприемной аппаратуры.Цель изобретения - уменьшение помех 5от переотражения сигналов.На чертеже изображена структурнаяэлектрическая схема устроиства приемаЧМ- и АМ-сигналов на подвижном объекте,Устройство содержит АМ-тракт 1, ЧМтракт 2, блок управления 3, состоящий изфильтра верхних частот (ФВЧ) 4, формирователя 5 импульса, детектора 6, интегрирующей фильтра 7 и триггера 8, и антеннуюсистему, состоящую из вертикального 9 и 15горизонтального 10 шть 1 рей, а также диоды11, 12 и дроссели 13, 14,Устройство работает следующим образомПри работе в АМ/ЧМ-диапазоне прием 20ведется на вертикальный штырь 9, которыйявляется основным элементом антенной системы и не коммутируется, причем при работе в АМ-диапазоне прием ведется толькона этот штырь,.25При работе в ЧМ-диапазоне сигнал свыхода ЧМ-тракта поступает на вход фильтра ФВЧ 4, на входе которого установленрезистор, служащий для установки порогасрабатывания устройства, который выбирается из условия получения заданного соотношения сигнал/шум на выходе приемноготракта.С выхода ФВЧ 4 сигнал поступает надетектор 6 и формирователь 5, сигнал с которого поступает на С-вход триггера 8, свыхода детектора 6 сигнал, проинтегрированный в интегрирующем фильтре 7, поступает на й-вход триггера,При включении устройства триггер 8 ус-. 40танавливается в положение, при котором.напряжение на его выходе равно нулю, чтосоответствует отключенному состоянию горизонтального штыря 10.При работе только вертикального штыря 9 при появлении помехи на выходе антенной системы, на выходе ЧМ-трактапоявляются высокочастотные составляю. щие, выделяемые ФВЧ 4, при превышениипомехой порога сигнал с выхода формирователя 5 переключает триггер 8, на выходекоторого появляется положительное напряжение. Этим напряжением открываются диоды 11 и 12 и подключается горизонтальныйштырь 10. 55Триггер 8 остается в этом положении допоявления вновь интерференционных помех на выходе антенной системы, после чего триггер 8 переключается в исходное состояние, диоды 11 и 12 закрываются и горизонтальный штырь 10 отключается, При кратковременном воздействии помехи сигнал, формирующихся на выходе детектора 6, сглаживается интегрирующим фильтром 7 и неоказывает воздействия на триггер 8,В случае, если отношение сигнал/шум не достигает заданного значения при обоих положениях антенной системы (при включенном-выключенном горизонтальном штыре 10), сигнал на выходе интегрирующего фильтра 7 достигает уровня срабатывания триггера 8 по его В-входу и триггер 8 приводится в состояние с нулевым напряжением на его выходе, т.е. антенная система переводится в положение, обеспечивающее максимальное соотношение сигнал/шум на его выходе.То же самое происходит при уменьшении при отсутствии сигнала радиостанции или расстройке приемника.Таким образом исключается режим постоянного переключения триггера 8 из одного положения в другое и устраняются шумы переключения,При переключении устройства для работы в АМ-диапазоне блок управления 3 отключается, диоды 11 и 12 заперты и прием ведется только на вертикальный штырь.Формула изобретения Устройство приема частотно-модулированных и амплитудно-модулированных сигналов на подвижном объекте, содержащее антенну для приема амплитудно-модулированных (АМ) сигналов, выполненную в виде вертикального штыря, выход которой соединен с трактом приема АМ сигналов, антенну для приема частотно-модулированных (ЧМ) сигналов, тракт приема Ч М сигналов, соединенные последовательно фильтр верхних частот, формирователь импульса и триггер, о т л и ч а ю щ е е с я тем, что, с целью уменьшения уровня помех от переотражения сигналов, в него введены соединенные последовательно амплитудный детектор, вход которого соединен с выходом фильтра верхних частот, и интегрирующий фильтр, выход которого соединен с другим входом триггера, два диода и два дросселя, вход. фильтра верхних частот соединен с выходом тракта приема ЧМ сигналов, выход триггера соединен с входом антенны для приема ЧМ сигналов, выполненной в виде горизонтального штыря, через соединенные последовательно первый дроссель, первый диод, выход которого соединен с входами трактов для приема АМ и ЧМ сигналов, и второй диод, выход антенны для приема ЧМ сигналов соединен с общей шиной через второй дроссель, а первый и второй диоды включены встречно,
